CNC horizontální obráběcí centrum Hyundai WIA KH50G pro těžké obrábění

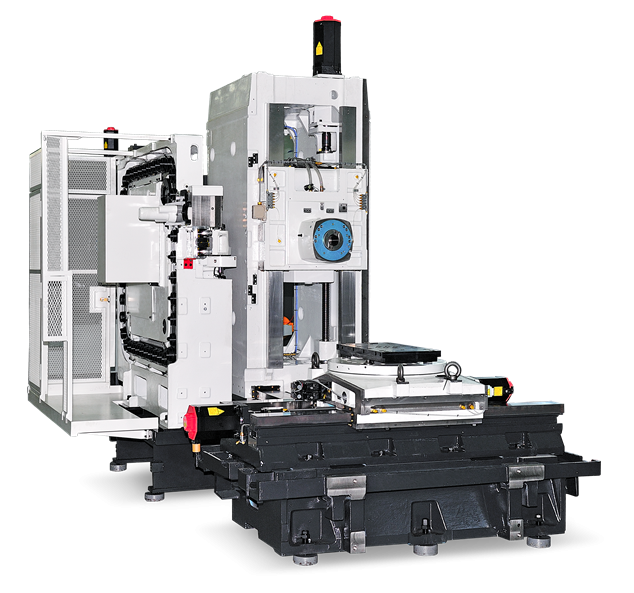

• Robustní litinová konstrukce: Masivní, vysoké lože z jednoho kusu litiny rozložené ve tvaru ‚T‘ zajišťuje vysokou tuhost a minimalizaci vibrací při obrábění. Pohyblivý sloup osy Z zamezuje trhanému pohybu při rozjezdu a efektivně odvádí teplo pro zajištění maximální přesnosti i při nejtěžším obrábění.
• Tvrzená a broušená kluzná vedení: Vedení ve všech osách je typu ‚box‘, které minimalizuje vibrace pro dlouhodobou přesnost a stabilitu. Vedení osy Z je osazeno vzduchovým polštářem, který snižuje zatížení vedení a zajišťuje dlouhodobou životnost a opakovatelnost. Vedení osy Y má 8 dotykových ploch, které velmi dobře roznáší zatížení z vřetena.

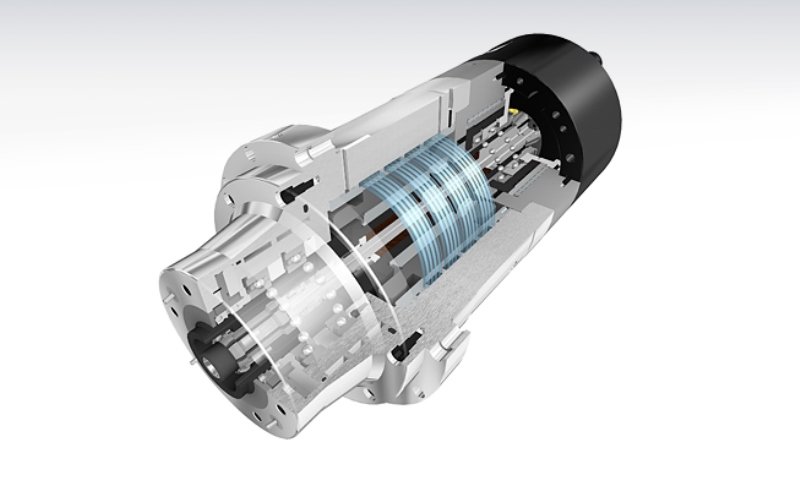

• Výkonné vřeteno s olejovým chlazením a dvoustupňovou převodovkou: Vřeteno s rychlostí 4500 ot/min (opce 8000 ot/min), výkonem až 22kW a vysokým krouticím momentem až 1071 N.m díky dvoustupňové převodovce umožňuje efektivní hrubování i dokončovací operace u náročných materiálů.
• Dvojitý paletový ‚shuttle‘ systém pro maximální produktivitu: Bezpečně připravujte obrobky na jedné paletě, zatímco na druhé probíhá obrábění – ideální řešení pro minimalizaci prostojů a zvýšení výrobní kapacity.
• Vysoká přesnost a dlouhodobá stabilita: Široká kluzná vedení ve všech osách, vřeteno chlazené olejem s kuželem BBT50 a masivní rám přispívají k udržení vysoké přesnosti, opakovatelnosti a životnosti i při dlouhodobém zatížení.
• Velkorysý pracovní prostor: Rozjezdy os X/Y/Z 960 × 705 × 650 mm a dvě palety o rozměrech 500 × 500 mm umožňují flexibilní obrábění široké škály dílců střední velikosti až do hmotnosti 800 kg.

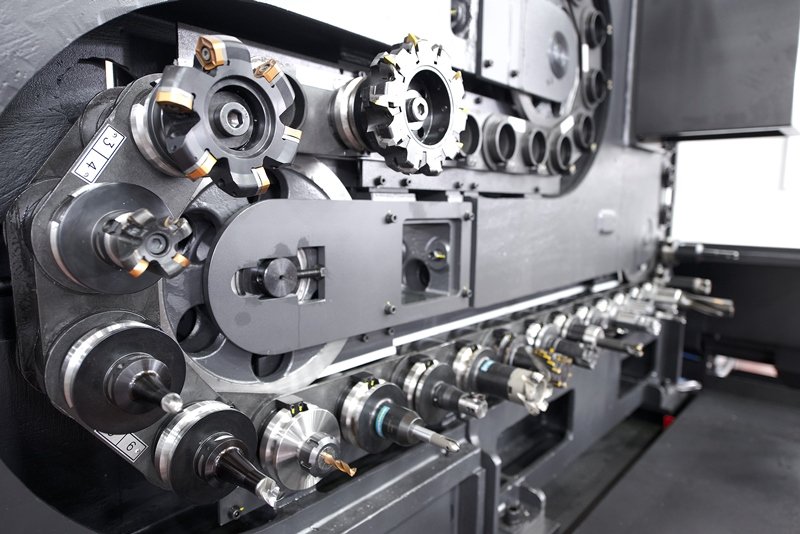

• Rychlá a flexibilní výměna nástrojů: Zásobník až pro 120 nástrojů se systémem čištění nástrojových držáků a krátkou dobou výměny 5,5 sekund podporuje plynulý výrobní proces s vysokou produktivitou. Stroj umožňuje upnutí velkých a těžkých nástrojů (Ø245 mm, délka 400 mm, hmotnost až 35 kg).

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.
