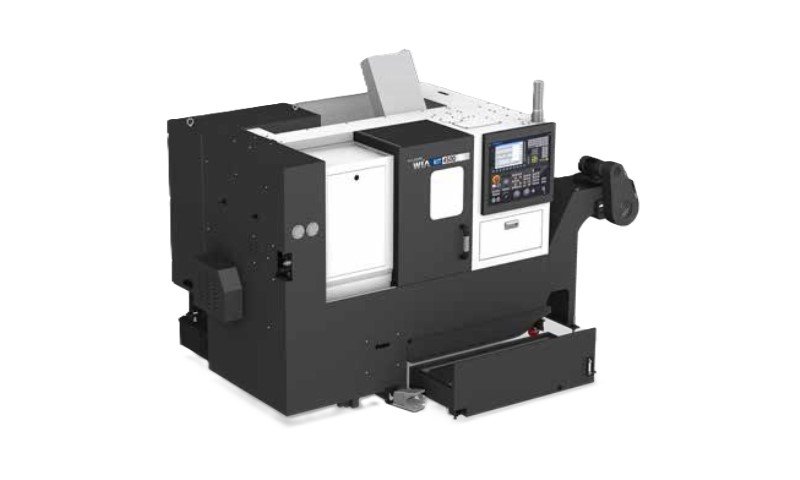

CNC soustruh KIT4500 (Hyundai WIA) je dvouosý lištový CNC soustruh s 60° šikmým monolitickým ložem a lineárním LM vedením, navržené pro vysokou rychlost, přesnost a produktivitu. Stroj je kompaktní, ekonomický a optimalizovaný pro automatizované provozy s možností připojení tyčového podavače či robotické buňky.

Stroj KIT4500 je moderní, výkonný a flexibilní výrobní nástroj, který prosazuje svou přednost zejména tam, kde se kombinuje vysoká rychlost, přesnost a automatizace. Díky konstrukčním inovacím, modulární výbavě a připravenosti na integraci do automatizovaných linek je ideální volbou pro náročné výrobní provozy.

Popis produktu

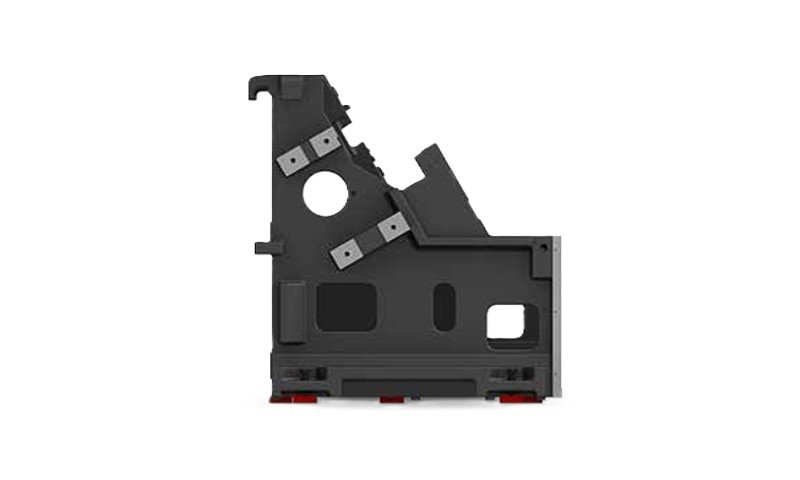

  • Šikmé lože (60 °): lepší odvod třísek, přístup ke sklíčidlu, výrazné snížení tepelné dilatace.

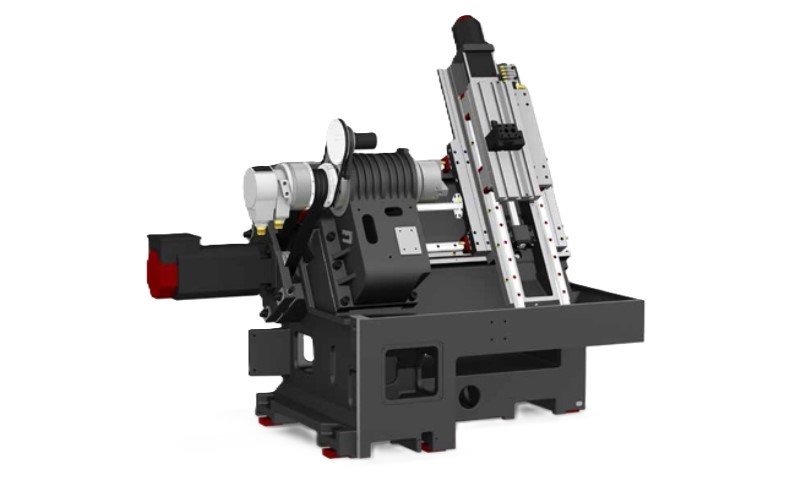

  • Lineární vedení + kuličkové šrouby: vyšší tuhost, přesnost a tichý provoz; přidaná třetí podpora na osu X redukuje tepelné pohyby až o 50 %.

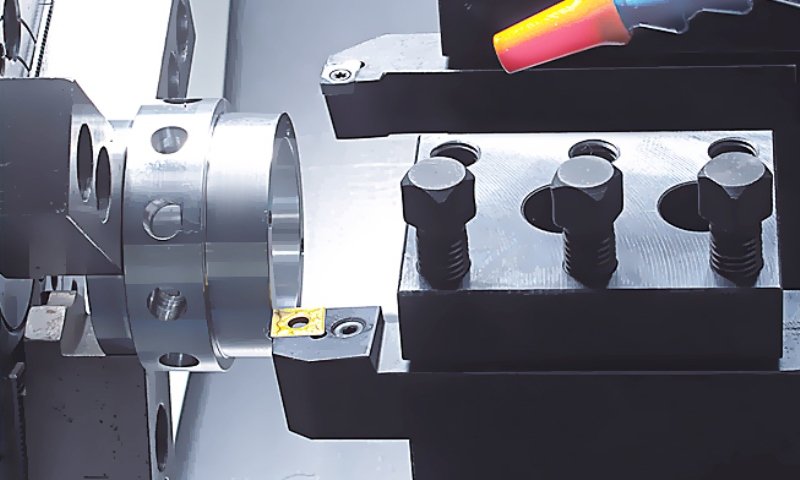

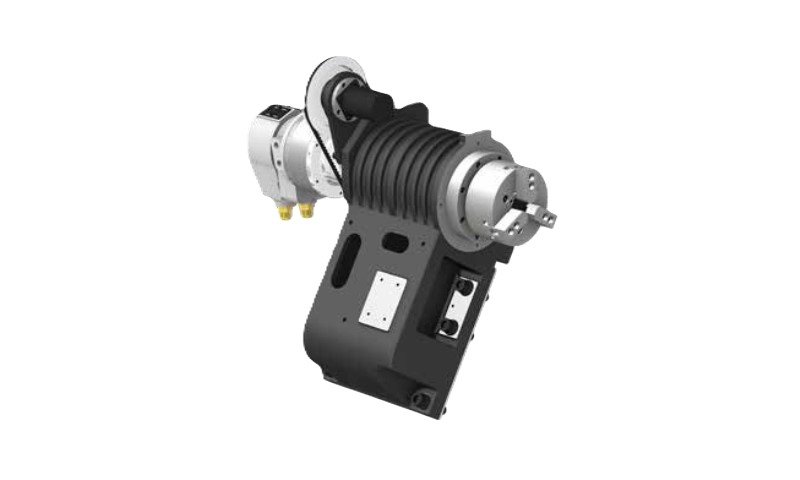

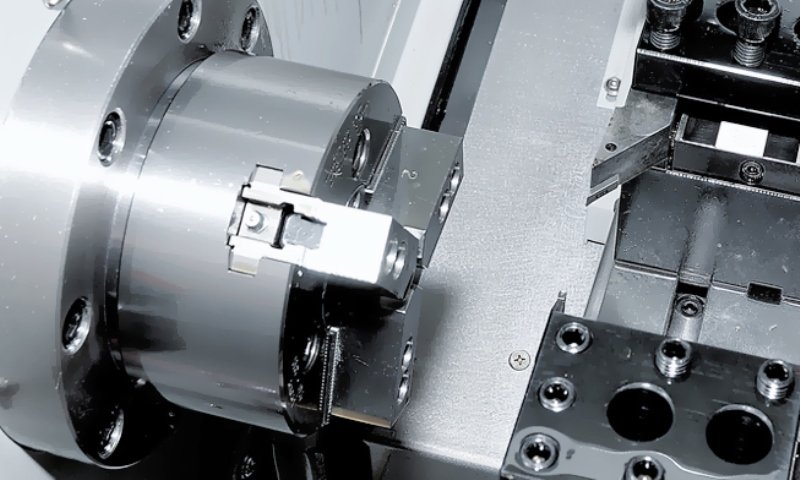

  • Přesné vřeteno s úhlovými ložisky a zkrácenou lištovou lavicí: optimalizuje čas výměny nástrojů, vhodný pro drobné dílce a vyšší produktivitu.
  • Kompaktní a modulární design: vhodný i do omezených prostor, připravený pro automatizaci (robot, tyčový podavač).
  • Vyšší produktivita díky rychlým posuvům a minimalizaci prostojů.
  • Výjimečná přesnost a opakovatelnost díky robustní konstrukci.
  • Připravenost na nepřetržitý provoz a výrobu ve vícesměnném režimu.
  • Vysoký stupeň automatizace a snadná integrace do výroby.
  • Úsporný provoz díky optimalizaci chlazení a správy třísek.

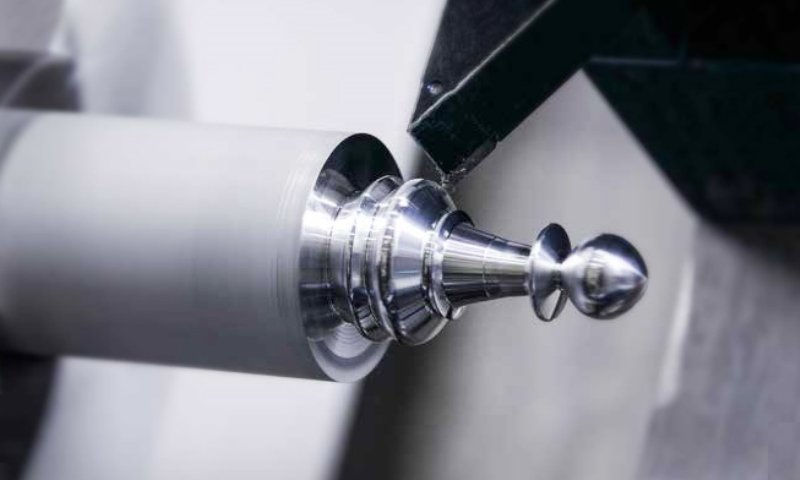

  • Sériová výroba menších kovových dílců (hřídele, pouzdra, spojovací komponenty).

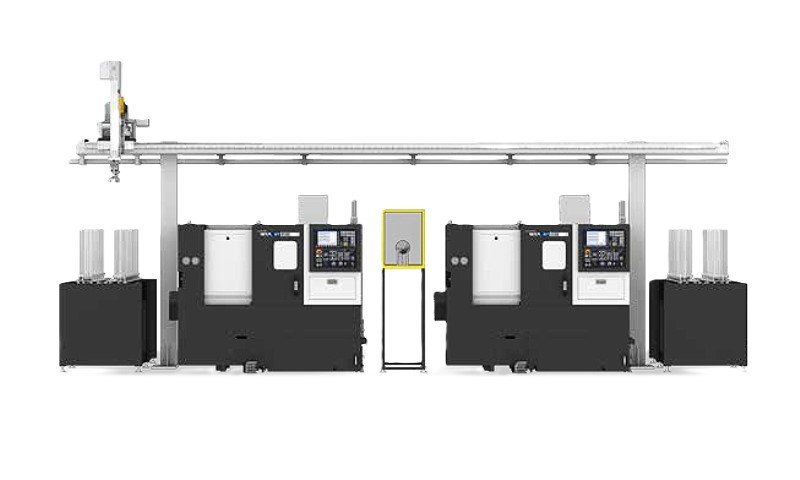

  • Automatizované prostředí s roboty či podavači (PROFIKA Robostack).
  • Nepřetržitý třísměnný provoz díky vysoké spolehlivosti.
  • Volitelně 8″ sklíčidlo, Fanuc nebo Siemens CNC řízení.
  • Hydraulické brzdy, fixační kleštiny.
  • Modul pro měření nástrojů, monitorování stroje, zásobníky polotovarů.

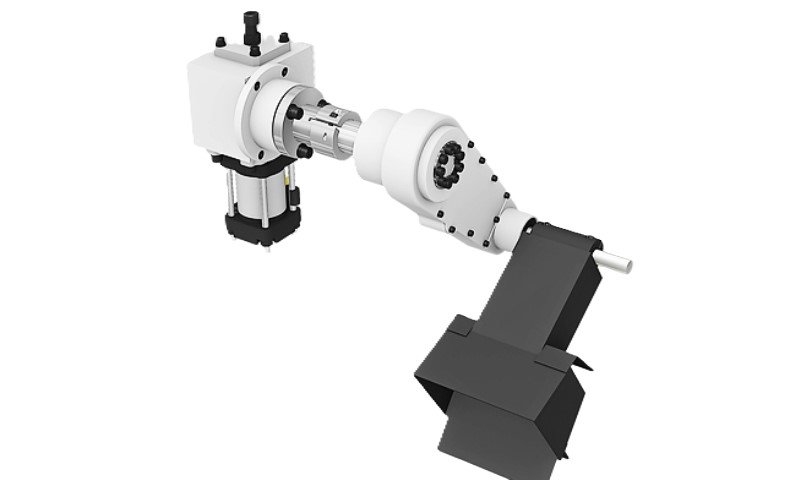

  • Interface pro podavač tyčí, robustní sběr třísek a chladicí okruhy.

Technické parametry

Maximální oběžný průměr 530 (mm)
Maximální obráběný průměr 165 (mm)
Maximální obráběná délka 300 (mm)
Maximální průměr tyče 51 (65) (mm)
Velikost sklíčidla 6 (8) (")
Otáčky vřetena 6000 (ot/min)
Výkon na vřetenu (maximální/stálý) FANUC 15/11 (SIEMENS 25/10,5) (kW)
Krouticí moment na vřetenu (maximální/stálý) FANUC 95,5/70 (SIEMENS 120/50) (N.m)
Pojezd X/Z 450 / 300 (mm)
Rozjezd v ose X/Z 30/36 (mm)
Maximální počet nástrojů 6 (ks)
Kapacita nádrže na třísky a chladicí kapalinu 120 (l)
Rozměry stroje (DxŠxV) 2170x1470x1984 (mm)
Hmotnost stroje 2800 (kg)
