CNC soustruh s prodlouženou délkou obrábění

Soustružnické centrum HYUNDAI WIA L600LMA je výkonný horizontální CNC soustruh, který byl navržen pro precizní a efektivní obrábění těžkých a rozměrných součástí. Díky své robustní konstrukci a moderním technologiím představuje ideální řešení pro náročné aplikace v průmyslové výrobě, které vaší produktivitu posunou na vyšší úroveň.

CNC stroje WIA jsou vyrobené společností HYUNDAI WIA s dlouhodobou zkušeností a nejnovějšími technologiemi, které maximalizují produktivitu se zachováním vysoké přesnosti a stability.

Hyundai WIA klade velký důraz na technologické inovace, aby si udržel pozici lídra v oblasti CNC strojů. Jejich hlavní snahy se soustředí na čtyři klíčové oblasti: přesnost, stabilitu, produktivitu a automatizaci.

Společnost Hyundai WIA se aktivně podílí na vývoji a implementaci řešení pro Průmysl 4.0 a „Smart Factory“. Díky tomu jsou stroje navrženy s ohledem pro snadnou integraci s robotickými systémy. Jsou vybaveny potřebnými rozhraními a softwarem (např. přes M-funkce a I/O komunikaci), které umožňují bezproblémovou komunikaci s robotickými buňkami.

CNC soustruh Hyundai WIA L600LA je vlajkovou lodí mezi velkokapacitními stroji pro náročné a těžké obrábění. Tento stroj byl vyvinut s cílem nabídnout maximální tuhost, výkon a přesnost pro obrábění rozměrných a těžkých obrobků, ať už jde o součásti pro energetiku, kolejovou dopravu, ropný i obranný průmysl, nebo automobilové díly.

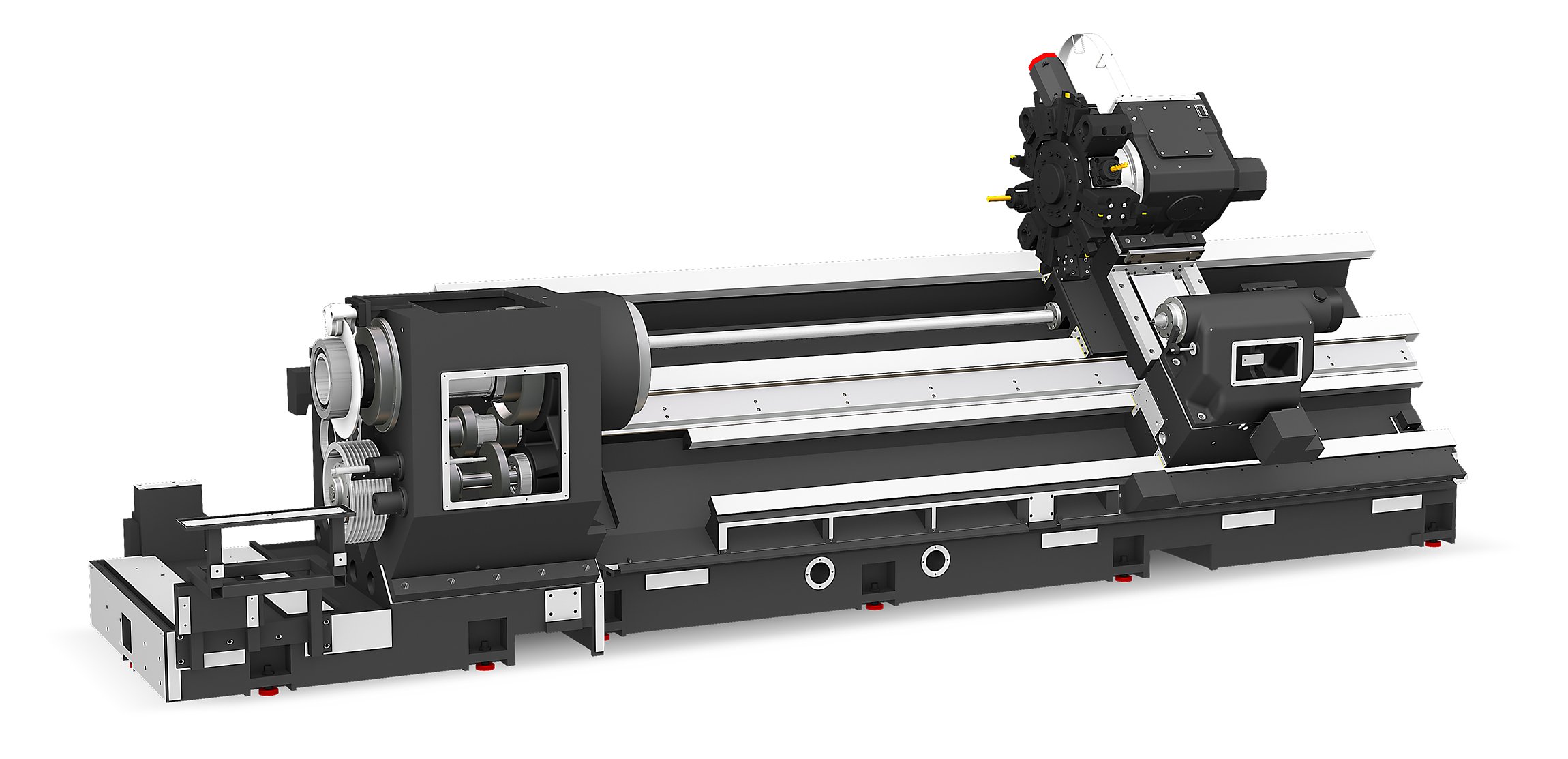

Masivní jednodílné litinové lože

• Stroj je postaven na robustním loži, odlitém z jednoho kusu, které je tepelně zpracováno pro eliminaci pnutí. Tato konstrukce minimalizuje vibrace, zajišťuje vynikající tlumicí vlastnosti a garantuje dlouhodobou geometrickou stabilitu i při velkých úběrech materiálu.

Kluzná vedení (Box-in-Box)

• Konstrukce pojezdů (vedení) os CNC strojů je klíčová pro dosažení přesnosti a stability obráběcího procesu. U vysoce výkonných a velkých strojů, jako je například soustruh Hyundai WIA L600LMA, se používají zvětšené plochy vedení os. Tyto plochy přenášejí veškeré síly, které vznikají během obrábění, a jejich robustnost je nezbytná pro potlačení vibrací a udržení geometrické přesnosti.

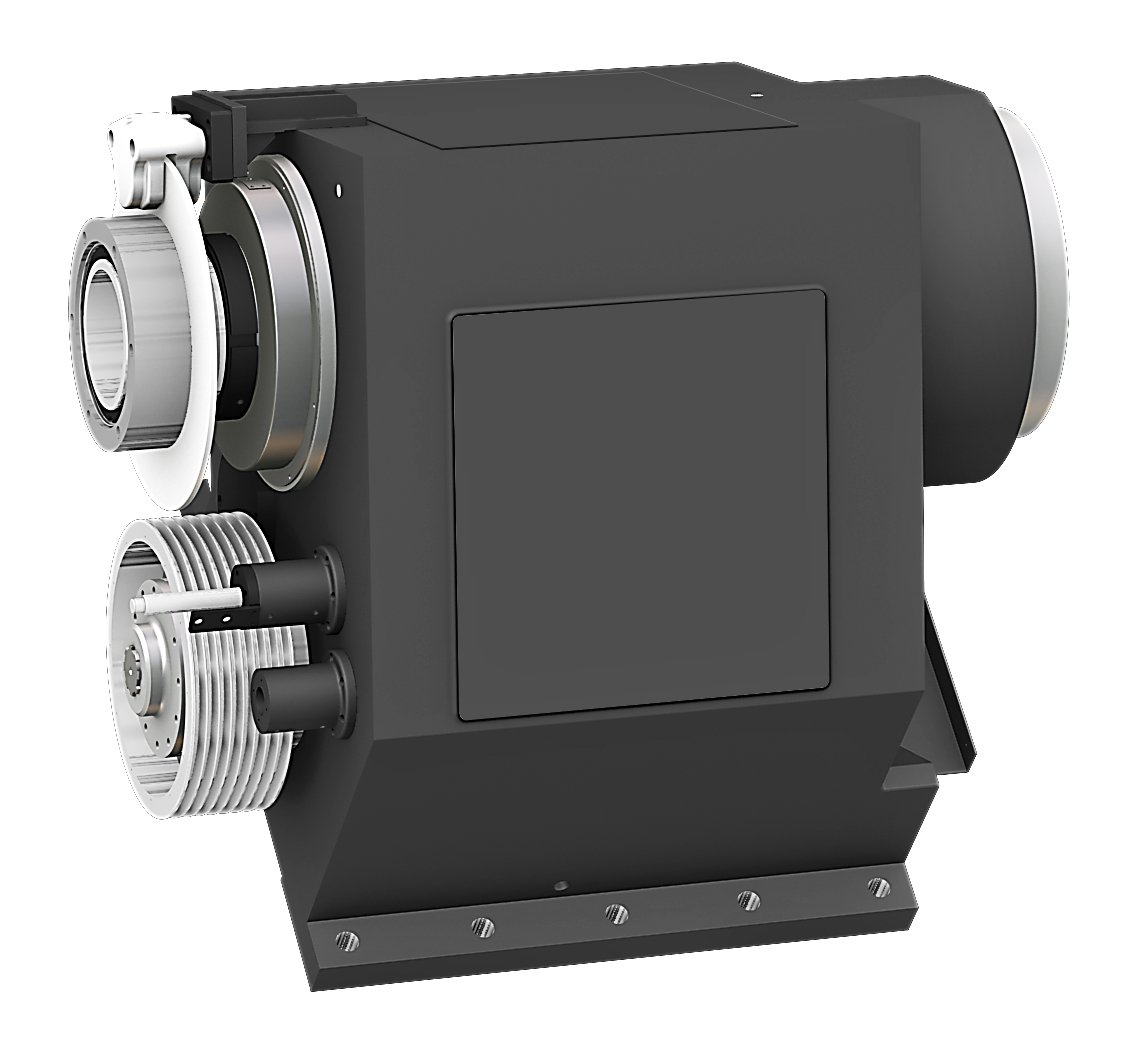

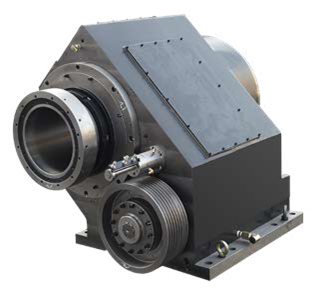

Stabilní a výkonné vřeteno

• Uložení vřetena je důležitou součástí konstrukce CNC stroje, která zásadně ovlivňuje jeho přesnost, tuhost a výkon. U soustruhů, jako je L600 série, je použito robustní řešení navržené tak, aby odolávalo silám vznikajícím při velmi těžkém obrábění a zajistilo maximální stabilitu.
• Součástí vřetena je třístupňová automatická převodovka, která zajišťuje optimální výkon v celém rozsahu otáček vřetena. Tento pokročilý systém umožňuje stroji efektivně pracovat v jakýchkoli řezných podmínkách, od hrubování s velkým úběrem materiálu až po přesné dokončovací operace.

Popis automaticky řazených rychlostí

1. První stupeň (nízké otáčky): v tomto režimu dodává vřeteno maximální točivý moment. Je ideální pro těžké hrubování velkých a tvrdých obrobků, kde je klíčový silný a stabilní řez.
2. Druhý stupeň (střední otáčky): tento stupeň představuje kompromis mezi točivým momentem a rychlostí. Je vhodný pro středně těžké obrábění a pro efektivní dokončovací práce, které vyžadují vyšší řeznou rychlost než hrubování.
3. Třetí stupeň (vysoké otáčky): zde vřeteno dosahuje maximální rychlosti. Tento stupeň se používá pro jemné dokončovací operace s menším zatížením, kde je cílem dosáhnout vynikající kvality povrchu.

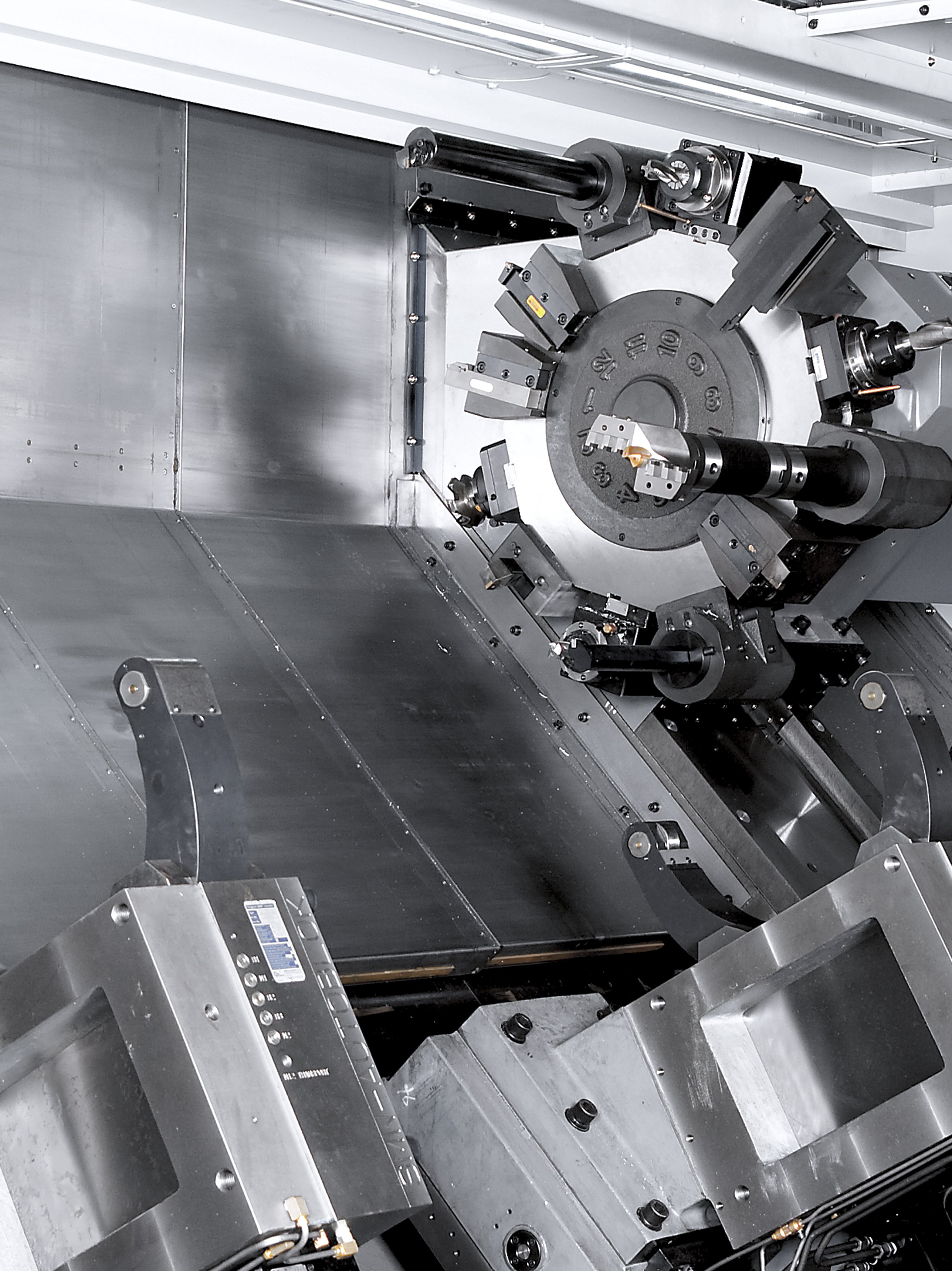

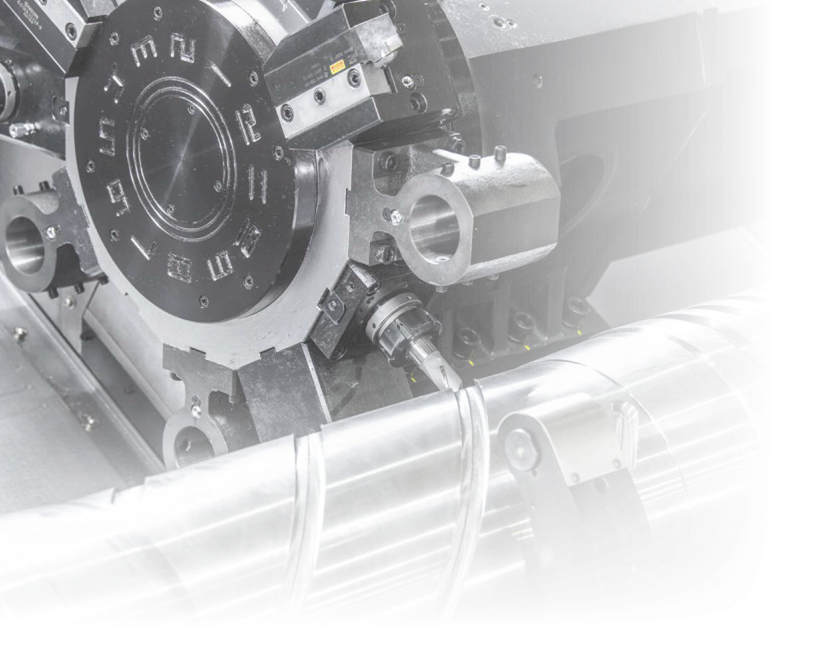

Revolverová hlava s vysokou přesností polohování

• Největší (12ti polohový) revolver ve velikostní třídě strojů L600/700 série umožňuje jednoduché a přesné polohování. Systém držáků nástrojů nabízí velice robustní a přesné upnutí nástroje, což minimalizuje vibrace a zajišťuje vysokou přesnost obrábění, a to i při velkém zatížení.

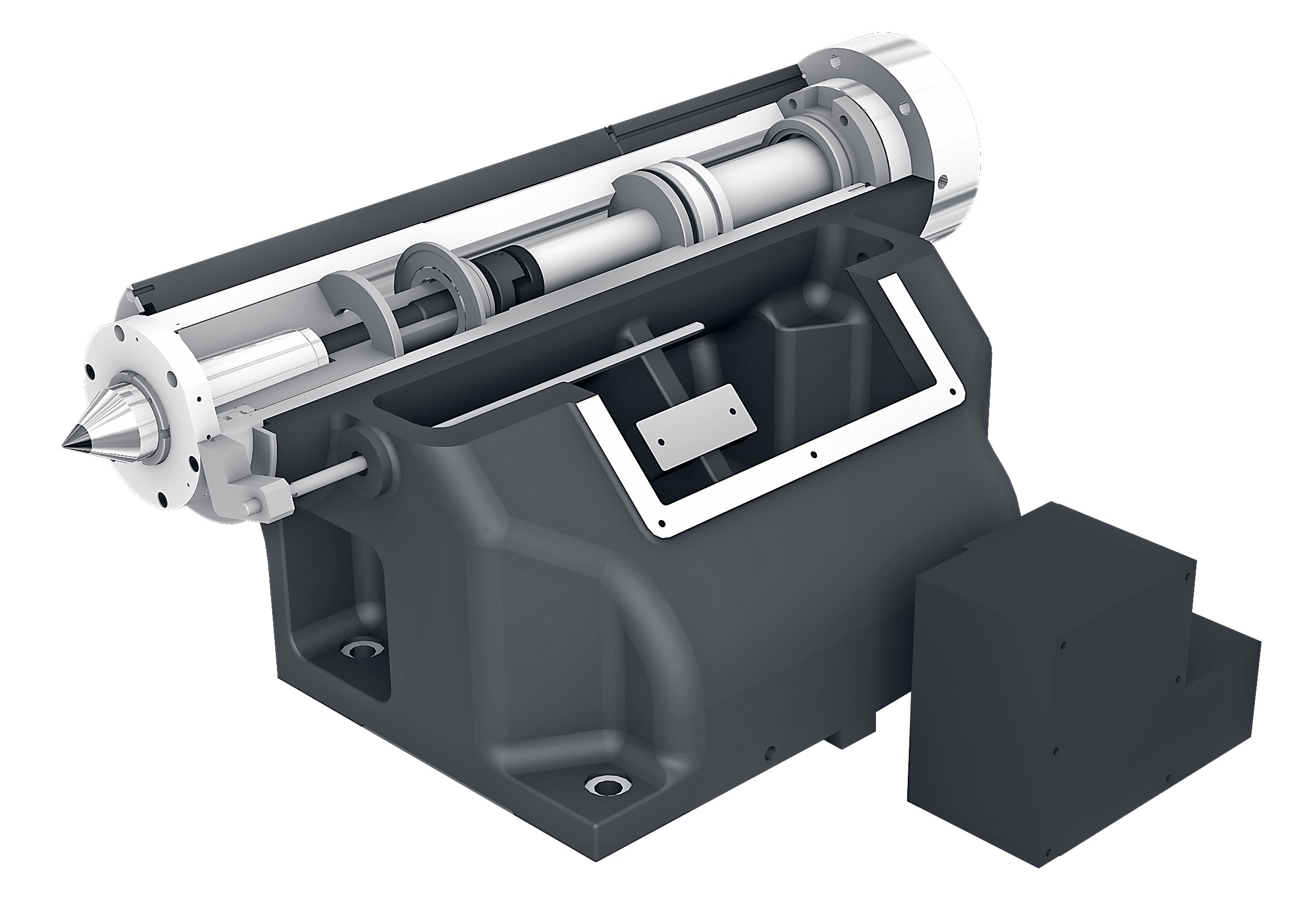

Vestavěný (Built-In) koník

• vestavěná konstrukce pinoly umožňuje velice tuhé a spolehlivé podepření i velmi těžkých obrobků v ose, což je základem pro dosažení vysoké rozměrové přesnosti a kvality povrchu.

Vysoká spolehlivost řídicího systému

• CNC soustruh L600LA je vybavený nejmodernějším řídicím systémem Fanuc, který představuje spolehlivé a výkonné řešení pro moderní CNC stroje, které vyžadují jednoduché, rychlé a komplexní ovládání. Jednoduché ovládání a uživatelsky přívětivé prostředí umožňuje stroj využít i pro malosériovou, nebo kusovou výrobu.
