Vysoká tuhost a stabilita
-
Prodloužené lože u řady L pro obrobení dlouhých hřídelí až do 3250mm
-
Výkonné vřeteno a velký obráběný průměr
-
Třístupňová automatická převodovka na vřetenu pro extrémně vysoký výkon
CNC stroje WIA jsou vyrobené společností HYUNDAI WIA s dlouhodobou zkušeností a nejnovějšími technologiemi, které maximalizují produktivitu se zachováním vysoké přesnosti a stability.
Hyundai WIA klade velký důraz na technologické inovace, aby si udržel pozici lídra v oblasti CNC strojů. Jejich hlavní snahy se soustředí na čtyři klíčové oblasti: přesnost, stabilitu, produktivitu a automatizaci.
Společnost Hyundai WIA se aktivně podílí na vývoji a implementaci řešení pro Průmysl 4.0 a „Smart Factory“. Díky tomu jsou stroje navrženy s ohledem pro snadnou integraci s robotickými systémy. Jsou vybaveny potřebnými rozhraními a softwarem (např. přes M-funkce a I/O komunikaci), které umožňují bezproblémovou komunikaci s robotickými buňkami.
Popis produktu

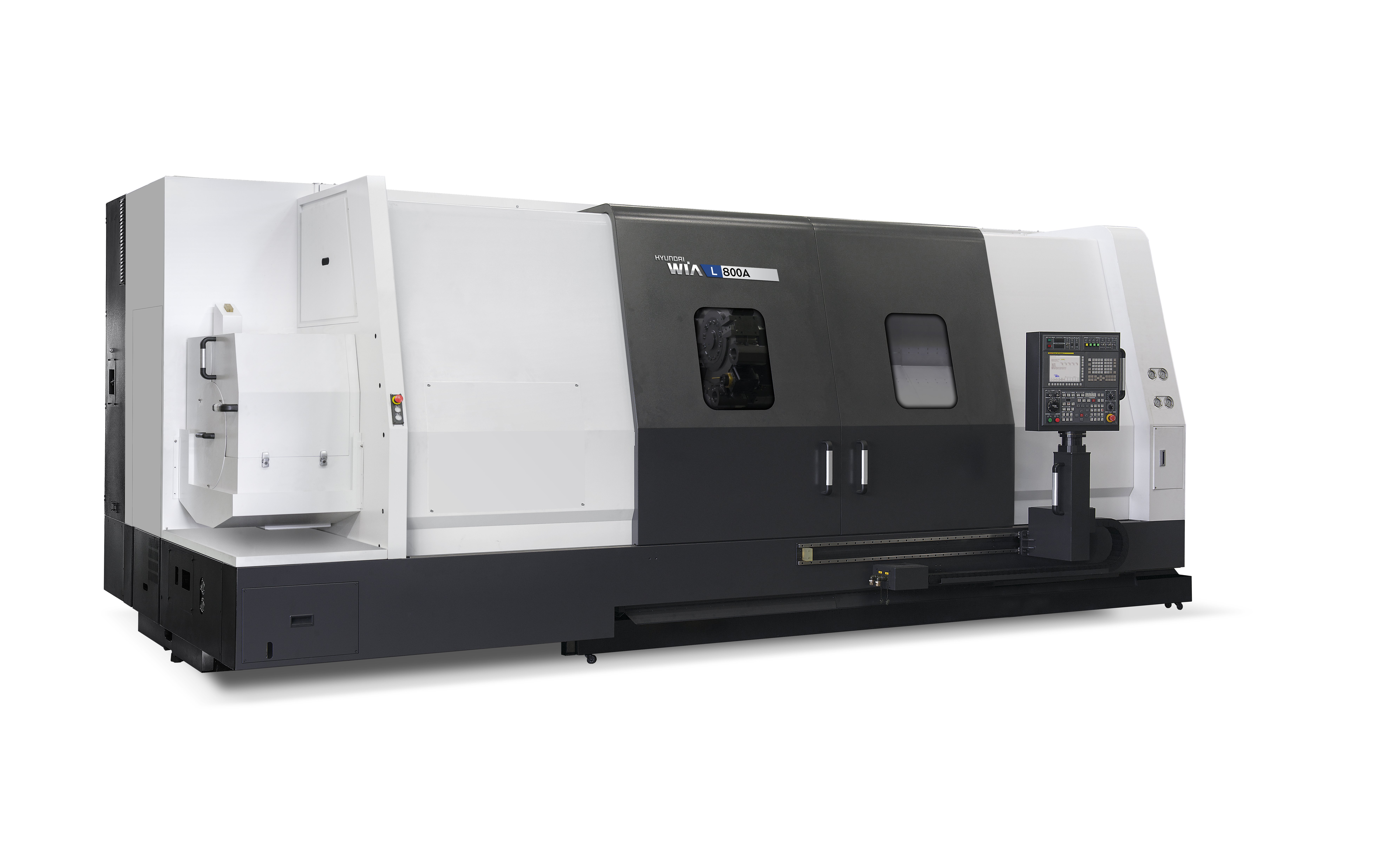

CNC soustruh HYUNDAI WIA řady L800 je výkonný horizontální CNC soustruh, který byl navržen pro precizní a efektivní obrábění těžkých a rozměrných součástí. Díky své robustní konstrukci a moderním technologiím představuje ideální řešení pro náročné aplikace v průmyslové výrobě, které vaší produktivitu posunou na vyšší úroveň.
CNC soustruh Hyundai WIA z řady L800 je vlajkovou lodí mezi velkokapacitními stroji pro náročné a těžké obrábění. Tento stroj byl vyvinut s cílem nabídnout maximální tuhost, výkon a přesnost pro obrábění rozměrných a těžkých obrobků, ať už jde o součásti pro energetiku, kolejovou dopravu, ropný i obranný průmysl, nebo automobilové díly.

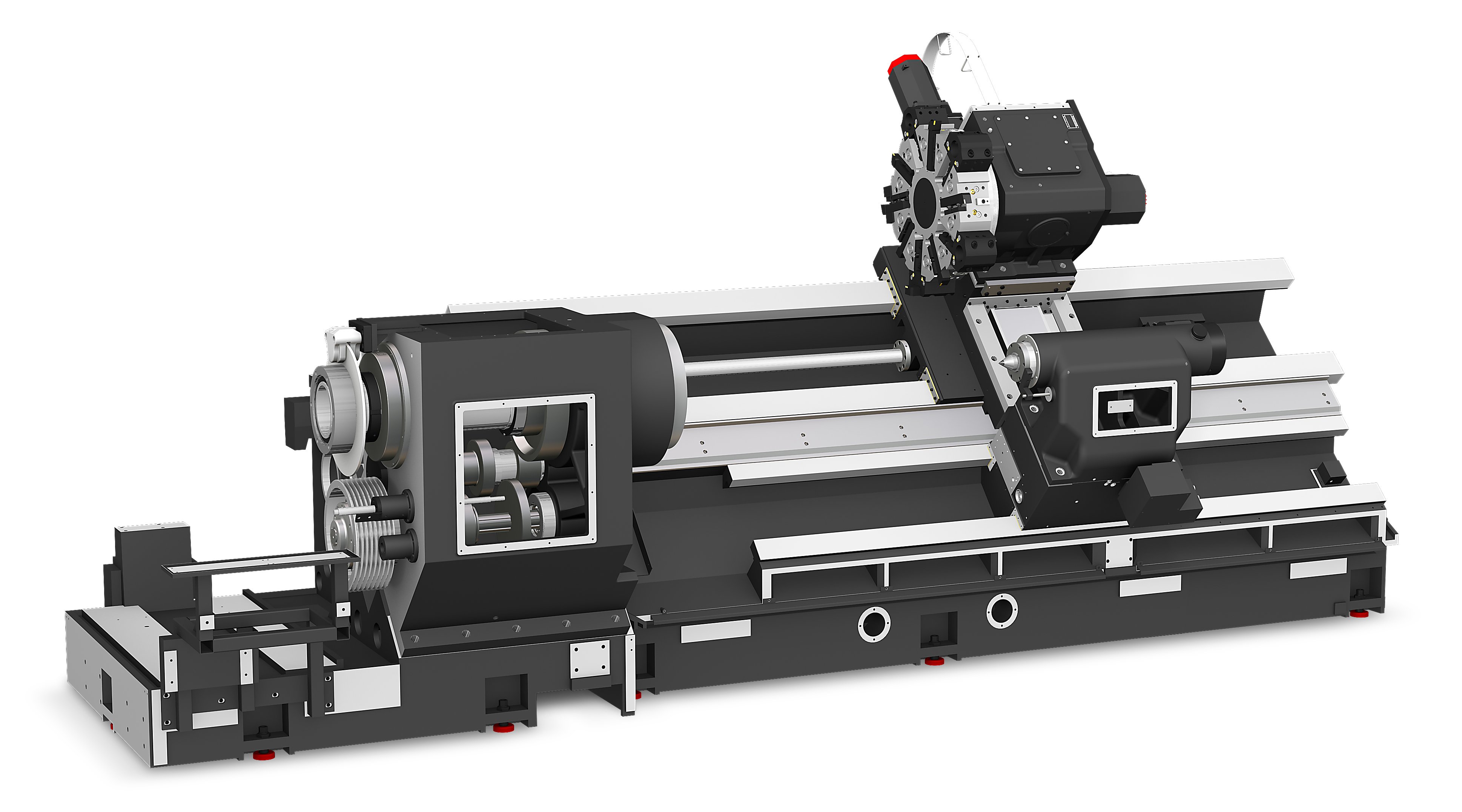

Masivní jednodílné litinové lože
- Stroj je postaven na robustním loži, odlitém z jednoho kusu, které je tepelně zpracováno pro eliminaci pnutí. Tato konstrukce minimalizuje vibrace, zajišťuje vynikající tlumicí vlastnosti a garantuje dlouhodobou geometrickou stabilitu i při velkých úběrech materiálu.
Kluzná vedení (Box-in-Box)
- Konstrukce pojezdů (vedení) os CNC strojů je klíčová pro dosažení přesnosti a stability obráběcího procesu. U vysoce výkonných a velkých strojů, jako je soustruh Hyundai WIA L800, se používají zvětšené plochy vedení os. Tyto plochy přenášejí veškeré síly, které vznikají během obrábění, a jejich robustnost je nezbytná pro potlačení vibrací a udržení geometrické přesnosti.
Stabilní a výkonné vřeteno
- Uložení vřetena je důležitou součástí konstrukce CNC stroje, která zásadně ovlivňuje jeho přesnost, tuhost a výkon. U soustruhů, jako je série L800, je použito robustní řešení navržené tak, aby odolávalo silám vznikajícím při velmi těžkém obrábění a zajistilo maximální stabilitu. Součástí vřetena je třístupňová automatická převodovka, která zajišťuje optimální výkon v celém rozsahu otáček vřetena. Tento pokročilý systém umožňuje stroji efektivně pracovat v jakýchkoli řezných podmínkách, od hrubování s velkým úběrem materiálu až po přesné dokončovací operace.
Popis automaticky řazených rychlostí
- První stupeň (nízké otáčky): v tomto režimu dodává vřeteno maximální točivý moment. Je ideální pro těžké hrubování velkých a tvrdých obrobků, kde je klíčový silný a stabilní řez.
- Druhý stupeň (střední otáčky): tento stupeň představuje kompromis mezi točivým momentem a rychlostí. Je vhodný pro středně těžké obrábění a pro efektivní dokončovací práce, které vyžadují vyšší řeznou rychlost než hrubování.
- Třetí stupeň (vysoké otáčky): zde vřeteno dosahuje maximální rychlosti. Tento stupeň se používá pro jemné dokončovací operace s menším zatížením, kde je cílem dosáhnout vynikající kvality povrchu.

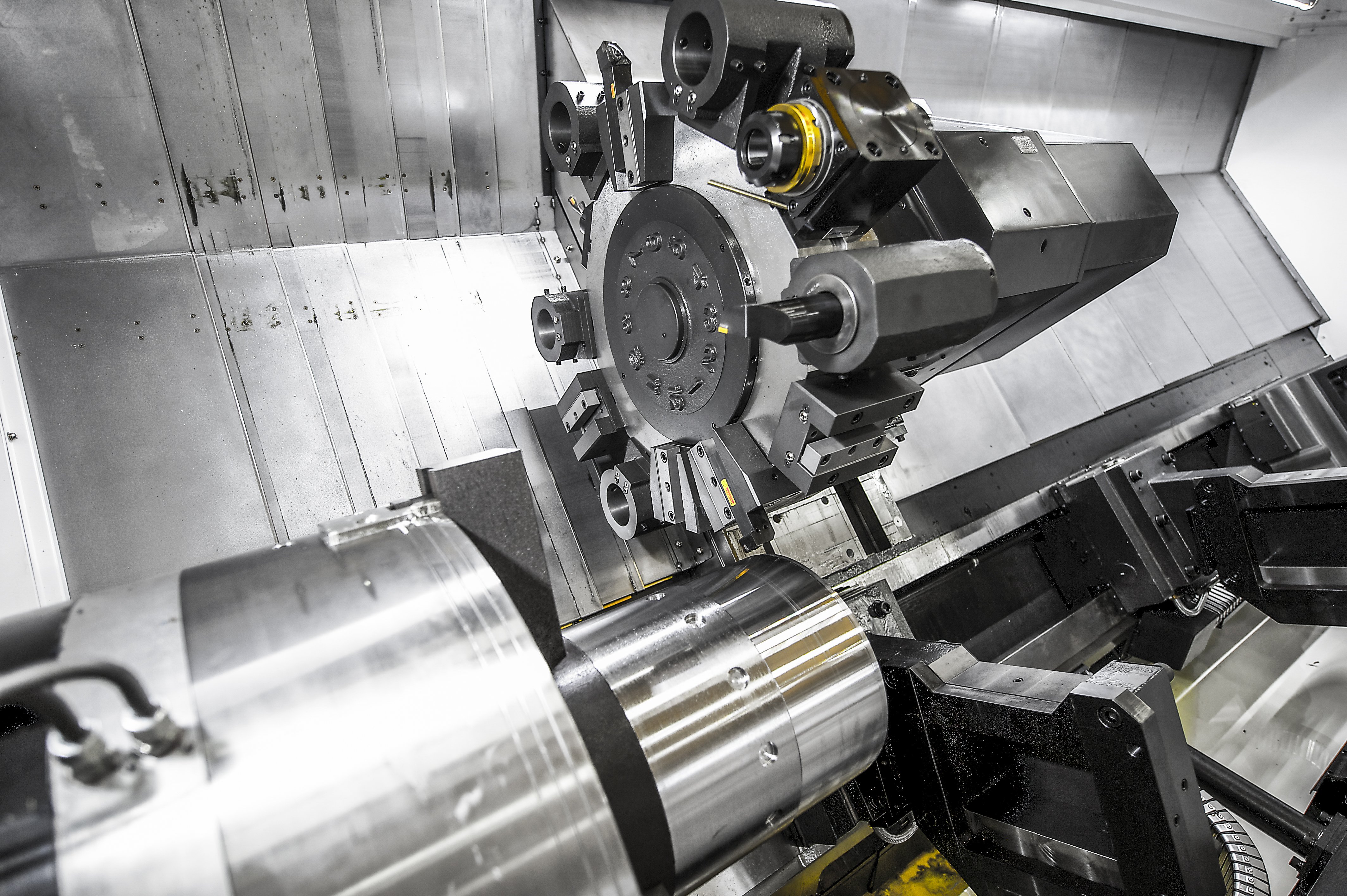

Revolverová hlava s vysokou přesností polohování
- 12-polohový revolver série umožňuje jednoduché a přesné polohování. Systém držáků nástrojů nabízí velice robustní a přesné upnutí nástroje, což minimalizuje vibrace a zajišťuje vysokou přesnost obrábění, a to i při velkém zatížení.
Vestavěný (Built-In) koník
- vestavěná konstrukce pinoly umožňuje velice tuhé a spolehlivé podepření i velmi těžkých obrobků v ose, což je základem pro dosažení vysoké rozměrové přesnosti a kvality povrchu.
Vysoká spolehlivost řídicího systému
- CNC soustruh řady L800 je vybavený nejmodernějším řídicím systémem Fanuc, který představuje spolehlivé a výkonné řešení pro moderní CNC stroje, které vyžadují jednoduché, rychlé a komplexní ovládání. Jednoduché ovládání a uživatelsky přívětivé prostředí umožňuje stroj využít i pro malosériovou, nebo kusovou výrobu.

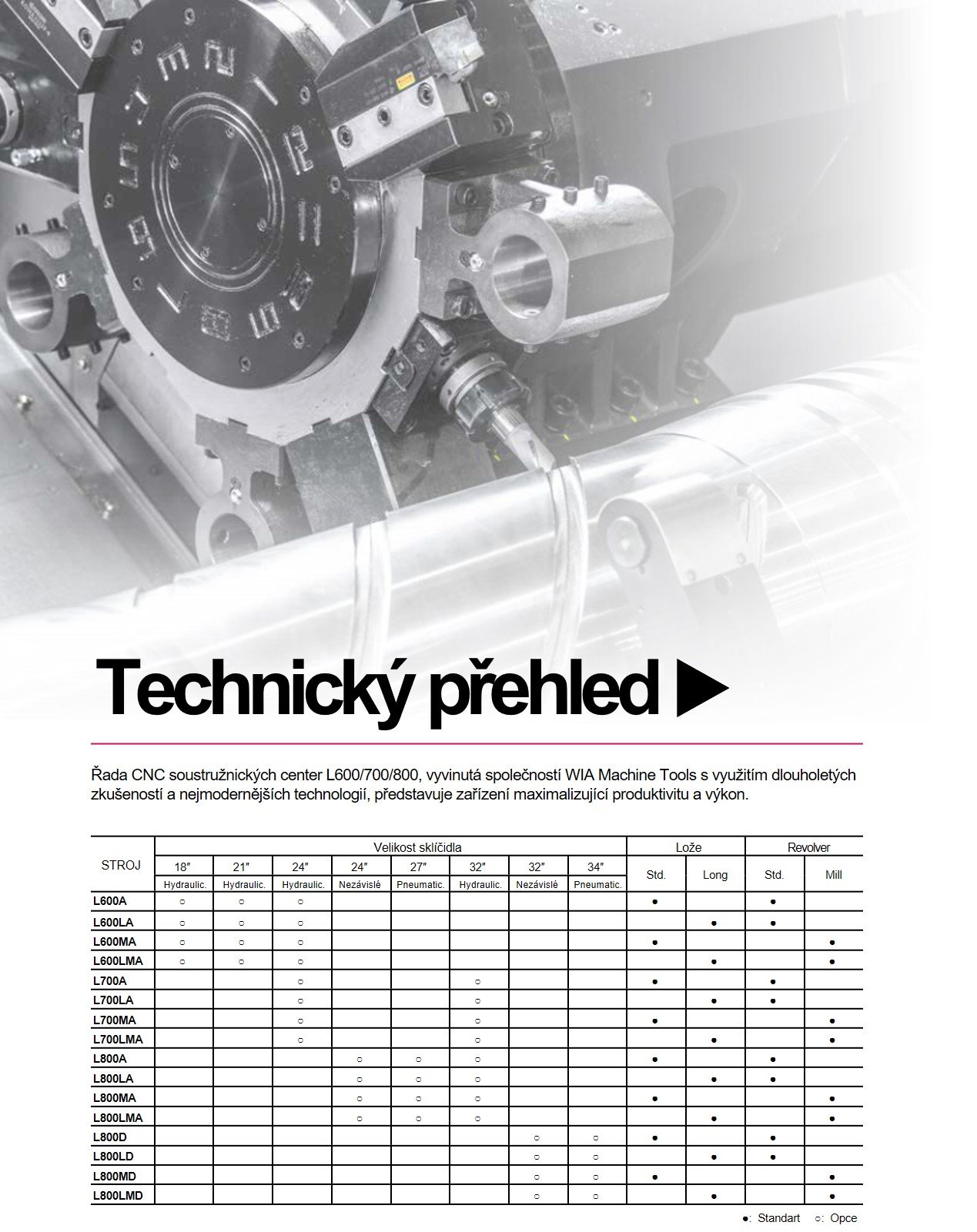

Technické parametry
| Maximální oběžný průměr | 1050 (mm) |
| Maximální obráběný průměr | 920 (mm) |
| Maximální obráběná délka | 1650 (mm) |
| Maximální průměr tyče | 239 (mm) |
| Velikost sklíčidla | opčně (24, 27, 32) (") |
| Maximální otáčky vřetena | 500 (ot/min) |
| Výkon na vřetenu (maximální/stálý) | 45/37 (kW) |
| Krouticí moment na vřetenu (maximální/stálý) | 7045/5795 (N.m) |
| Ukončení vřetena (normalizované) | A1-20 |
| Rozjezd v ose X/Z | 500/1680 (mm) |
| Rychloposuvy v ose Z/X | 12/16 (m/min) |
| Počet pozic v revolveru | 12 (ks) |
| Rychlost indexace revolveru (nástroj-nástroj) | 0,4 (sec) |
| Velikost MORSE kuželu koníka | MT#6 |
| Rozjezd koníka | 1580 (mm) |
| Kapacita nádrže na třísky a chladicí kapalinu | 570 (l) |
| Rozměry stroje (DxŠxV) | 7077x3075x2700 (mm) |
| Hmotnost stroje | 18000 (kg) |
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
Specifické vlastnosti stroje a výrobce
Ekologie a úspora energie:
Stroje Hyundai WIA jsou vybaveny moderními řídicími systémy a funkcemi, které jsou navrženy pro co nejnižší spotřebu energie.
- EES (Energy-saving System)
- Tato funkce monitoruje stav celého stroje i jeho jednotlivých komponent a na základě shromážděných dat řídí spotřebu energie. Během celého výrobního cyklu optimalizuje chod motorů, čerpadel chlazení, osvětlení nebo některé hydraulické systémy včetně pohotovostního režimu obrazovky.
- V průběhu obrábění je možné využít funkce k přerušovanému chodu dopravníku třísek (cyklování) a odsávání olejové mlhy. Mimo úspory energie má cyklování dopravníku třísek velký vliv na spotřebu chladicí kapaliny, kdy se střídají fáze chodu a klidu a tím umožňuje efektivní odtékání chladicí kapaliny z třísek zpět do nádrže stroje.
- Všechny tyto důležité funkce přispívají k celkové efektivitě a udržitelnosti ve výrobě.
