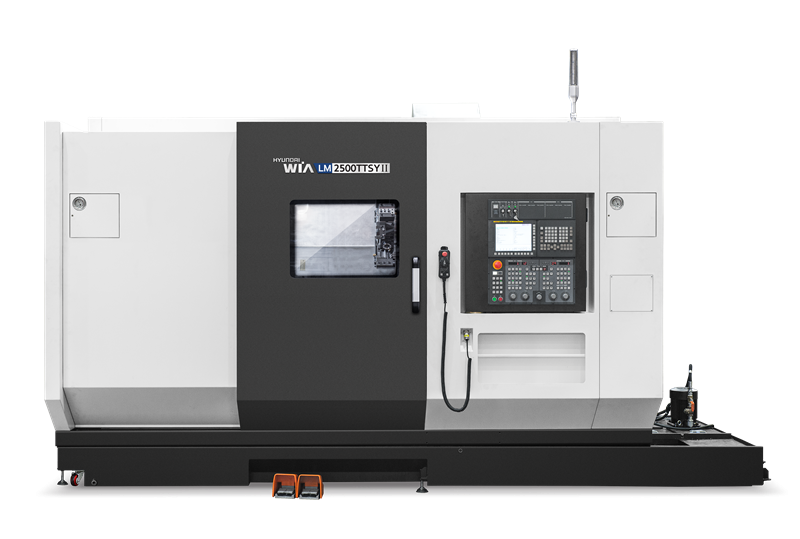

CNC soustružnické centrum se dvěma revolvery, dvěma vřeteny a osou 'Y' HYUNDAI WIA LM2500TTSYII

Robustní dvouvřetenová multitaskingová soustružnická centra s dvěma revolvery řad LM2500TTII nabízejí výjimečnou tuhost díky 45° šikmé litinové konstrukci a hybridnímu vedení (box guide na ose X a Y a lineární válečkové na ose Z). Jsou navržené pro stabilní a rychlé obrábění složitých dílců.
Tyto stroje jsou ideální pro výrobce v automotive, letectví, formařině a vysoce-produkčním strojírenství, kteří hledají dvoukanálový stroj obrábějící simultánně oba konce obrobku 'na jednoho seřízení' – simultánní soustružení, frézování a komplexní operace na jednom stroji v překryvném čase.
Nový, kompaktní design snížil rozměry stroje a zmenšil zabraný podlahový prostor a přitom udržel stejný obráběcí prostor jako jiné stroje ve své třídě. Stroj byl také ergonomicky zvýšen pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
Vylepšené uživatelské pohodlí s nejnovějším řídicím systémem FANUC umožňuje jednoduché ovládání pomocí grafického programování a velký 15“ monitor umožňuje snadné vytvoření programu včetně přehledné simulace přímo na stroji.

Vysoká spolehlivost CNC soustruhů řady LM umožňuje automatizovat proces zakládání a vykládání dílů, což vede k vyšší efektivitě a snížení nákladů na pracovní sílu. Stroj je vhodný pro rychlé připojení k našim osvědčeným robotickým buňkám, které umožňují další mimo strojní operace jako je odjehlení, mytí, ofukování, laserové popisování, měření, komunikaci při automatickém přepisování korekcí v programu atd. V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.

Popis produktu

  • Dvě vřetena a dva revolvery s poháněnými nástroji pro maximální produktivitu
    Obě identická, zabudovaná vřetena s vnitřním chlazením a se sklíčidlem 10″ nabízejí díky výkonným 30 kW motorům vysoký výkon při až 4 000 ot/min. Obě vřetena umožňují plnohodnotné polohování osy C po 0,001°. Dva robustní revolvery BMT65 s poháněnými nástroji o výkonu 7,5 kW a rychlou indexací s až 48 nástroji umožňují paralelní obrábění. Jedná se o dva plnohodnotné stroje v jednom - značná úspora času a zvýšená produktivita.

  • 45° šikmé lože se špičkovou tuhostí a osou Y typu 'Wedge'
    Jednodílná litá konstrukce podle FEM analýzy zajišťuje nižší vibrace a vysokou tepelnou stabilitu, což vede k přesnějším výsledkům, dlouhodobé přesnosti a umožňuje odebrat více materiálu za kratší čas. Pevná a přesná klínová konstrukce osy Y umožňuje plynulou interpolaci při náročných operacích, drážkování a bočním frézování.

  • Box vedení, přesné kuličkové šrouby a rychlé rychloposuvy
    Vedení Box ve všech osách poskytuje stabilitu při těžkém obrábění a díky inovacím zajišťuje nižší tření a vyšší rychlosti, než předchozí modely. Vysoce přesné kuličkové šrouby s předpjatými ložisky umožňují udržet přesnosti i při rychloposuvu až 24 m/min na osách X a Z a 12 m/min v ose Y. Díky zvýšené síle posuvu v ose X a Y je možné dosahovat vyšší produktivity a lepší kvality povrchu při soustružnických operacích.

Podrobná specifikace stroje je uvedena v tabulce Technických parametrů.

Technické parametry

Velikost sklíčidla na hlavním vřetenu 10 (")
Velikost sklíčidla na protivřetenu 10 (")
Maximální průměr tyče 76 / 76 (mm)
Maximální průměr tyče hl./proti. 76 / 76 (mm)
Maximální obráběný průměr 390 / 300 (mm)
Otáčky hlavního vřetena / protivřetena 4000 / 4000 (ot/min)
Hmotnost stroje 10600 (kg)
Vzhledem k neustálému vývoji se specifikace stroje mohou změnit bez předchozího upozornění.
