Robotizovaná výroba s integrovaným měřením kusu, zpětnými korekcemi a paletizací

Robotizovaná výroba s integrovaným měřením kusu, zpětnými korekcemi a paletizací

Univerzální robotická buňka s paletkovým výsuvným zásobníkem

Robotická buňka, jako součást automatizované výroby je navržená a vyrobená společností Profika s.r.o. Buňku tvoří manuálně vysouvané zásuvky s individuálně navrženými paletkami pro polotovary/obrobky a vlastní robot s uchopovačem, modifikovaným vždy,  dle Vašich požadavků a specifikací.

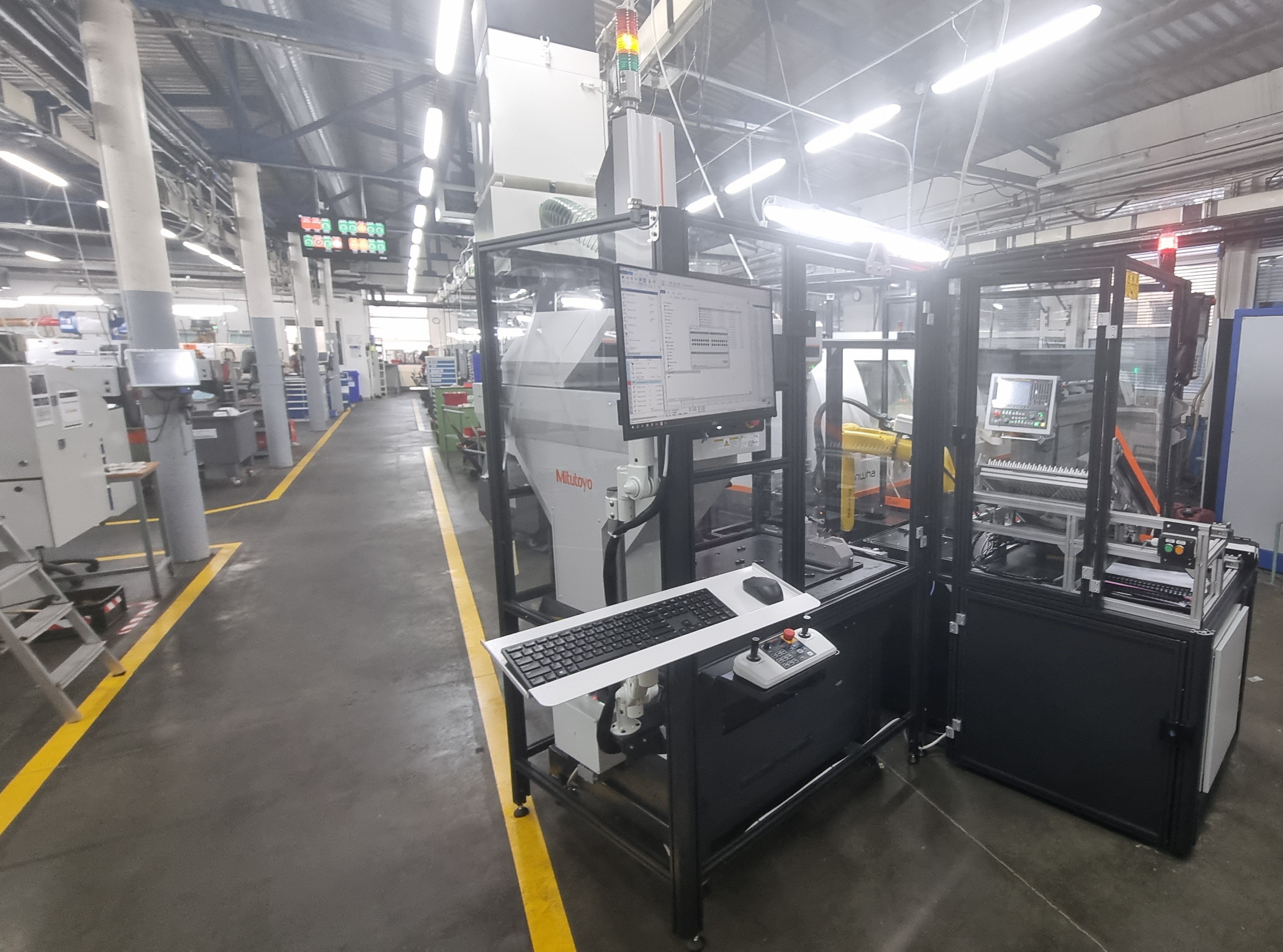

Součásti automatizované linky je i souřadnicové měřidlo, které automaticky komplexně proměřuje díl a následně upravuje nástrojové korekce tak, aby všechny vyráběné díly byly dle výkresu. Každý měřený díl má pak také svůj protokol měření, a je možné zpětně dohledat jeho rozměrový "rodný list".


Základní parametry

  • Nosný ocelový rám integrovaný do tuhých hliníkových profilů
    • Jednoduchý přesun mezi pracovišti pomocí manipulačních koleček
    • Opakovatelná fixace k podlaze
  • Manuální zásuvkový systém
    • 2 bočně výsuvné zásuvky
    • Nosnost 2x100kg
    • Tuhý hliníkový rám
    • Centrované individuálně navržené paletky pro efektivní odebírání a uložení dílů
    • Možnost výměny paletek dle druhu výroby
  • Průmyslový robot Fanuc LR Mate 200iD/7L
    • Max. nosnost 7kg, rozsah 911mm, opakovatelnost ±0,02mm
    • Uchopovač navržený dle obrobku zákazníka s ohledem na co největší efektivitu a spolehlivost
  • Koncový efektor robota
    • Uchopovač na míru, navržený dle obrobku zákazníka, s ohledem na co největší efektivitu a spolehlivost
  • Krytování s rámem s hliníkových profilů
  • Oplocení
    • Kompletní oplocení pracovního prostoru s bezpečnostním vstupem
    • Možnost částečného oplocení v kombinaci s bezpečnostním podlahovým 2D laser scannerem
    • Automaticky otevírané okno jako vstup do prostoru měřícího stroje
  • Flexibilita měření
    • Měření je možné používat v automatickém režimu, kde robot zakládá každý měřitelný díl ze stroje k měření a úpravě nástrojových korekcí
    • V případě potřebu může obsluha sepnout manuální režim měření a během provozu stroje a robota začít měřit jiný díl, který je zrovna potřeba. V tomto čase stroj s robotem vyrábí díly bez kontroly a bez přerušení výrobního procesu.
    • Díky automatický výměně měřících sond a universální samostředící paletou přípravků je i manuálně prováděné měření naprosto univerzální a s rychlou výměnou typu měření.
    • Měření autoamticky vydává protokoly o měření s grafickým výstupem pro snadnou identifikaci dílů. Zároveň posílá do sítě .csv data pro možnost další kontroly a řízení procesu výroby.
  • Možnost flexibilního využití u jakéhokoliv stroje
    • CNC soustruhy, CNC centra, dlouhotočné automaty, multifunkční obráběcí stroje a jiné
  • Volitelné opce a doplňkové technologie
    • Možnost navýšení efektivity výroby pomocí doplňkových periférií
    • Mytí a sušení obrobků, značení a popis. Odjehlení a začištění kusů. Kontrolní měření rozměrů, kamerová inspekce. Upínací přípravky, zakládání celé sady polotovarů. A další.
