Univerzální robotická buňka se zásuvkovým zásobníkem

RoboStack linear

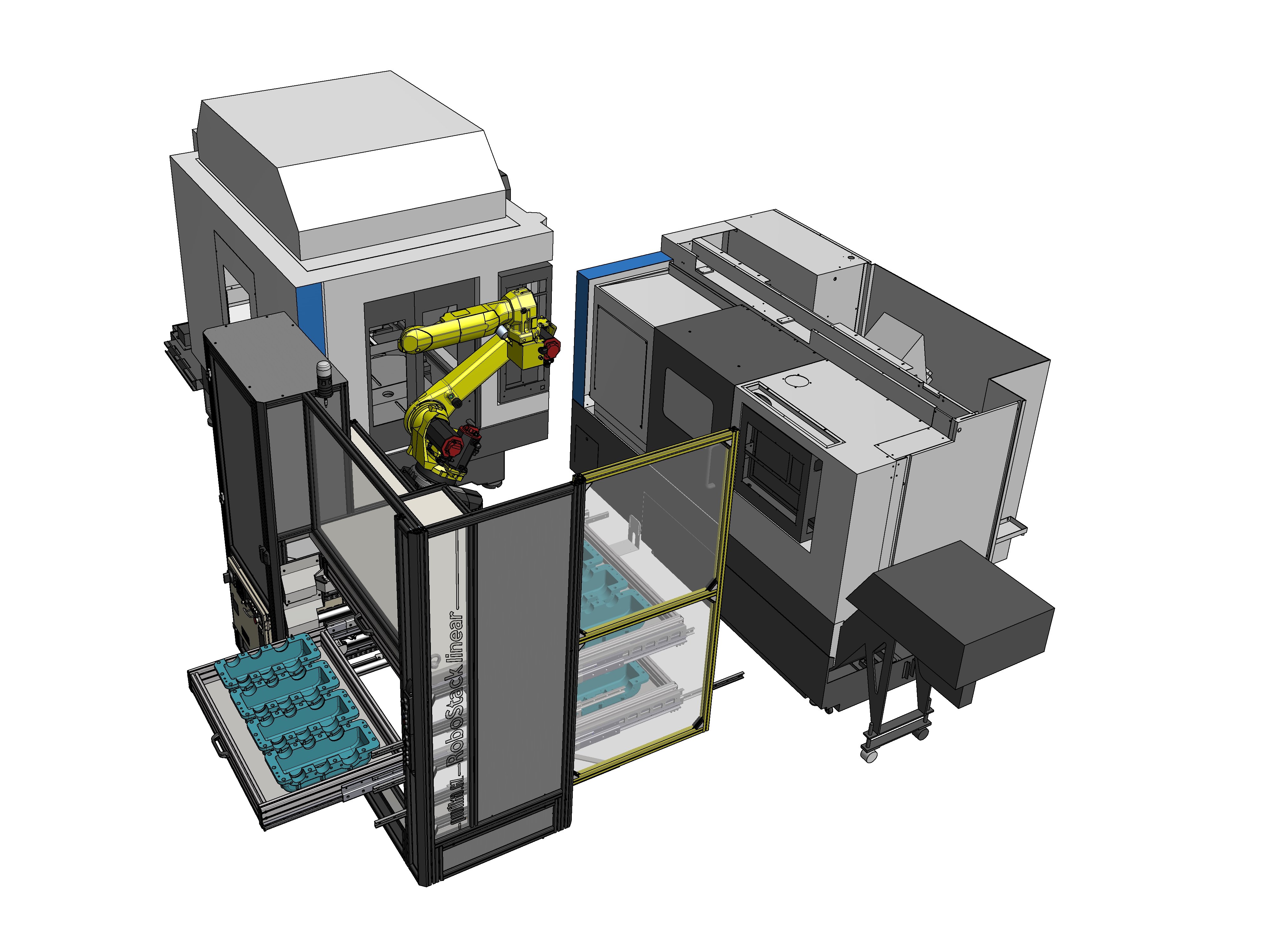

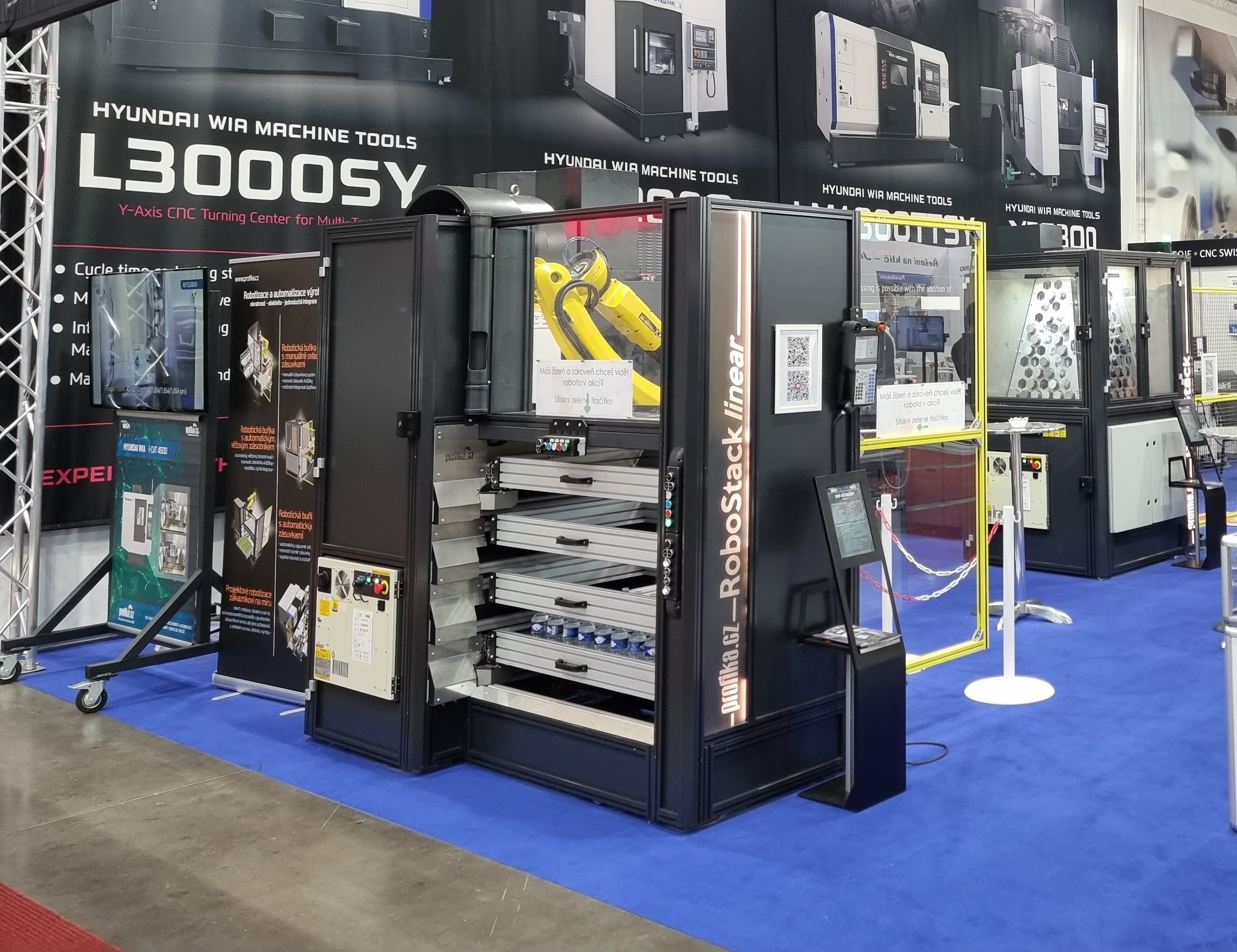

RoboStack linear je další z řady mobilních buněk vyvinutých a vyrobených firmou PROFIKA s.r.o. Jedná se robotický zakladač se zásuvkami pro uložení dílů. Zásuvky jsou výsuvné do obou směrů. Automaticky do prostoru robota a manuálně k obsluze, kde je možné během nepřetržitého provozu vyměnit hotové obrobky za nové polotovary. Robot je vybaven na míru  navrženým uchopovačem, stejně jako zásuvkový rastr dílů optimalizovaný pro maximální efektivitu a stabilitu Vaší výroby. Samozřejmostí je možnost doplnění dalších technologií (mytí, sušení, kontrola, měření, značení, atd.)

Základní parametry

• Nosný ocelový rám integrovaný do tuhých hliníkových profilů
  • Jednoduchý přesun mezi pracovišti pomocí manipulačních koleček
  • Opakovatelná fixace k podlaze
• Automatické zásuvky pro zásobu polotovarů/obrobků
  • Až 4 nezávislé ovládané zásuvky
  • Nosnost 4x200kg
  • Tuhý hliníkový rám
  • Výměnný rastr dílů, navržený dle obrobku zákazníka, s ohledem na co největší efektivitu a spolehlivost
• Průmyslový robot Fanuc M-20iD/25
  • Max. nosnost 25kg (35kg), rozsah 1880mm, opakovatelnost ±0,02mm
  • Uchopovač navržený dle obrobku zákazníka s ohledem na co největší efektivitu a spolehlivost
• Koncový efektor robota
  • Uchopovač na míru, navržený dle obrobku zákazníka, s ohledem na co největší efektivitu a spolehlivost

• Krytování s rámem s hliníkových profilů
• Zásuvkový užitný prostor
  • 1000mm x 690mm x 190mm - při použití 4 zásuvek
  • 1000mm x 690mm x 260mm - při použití 3 zásuvek

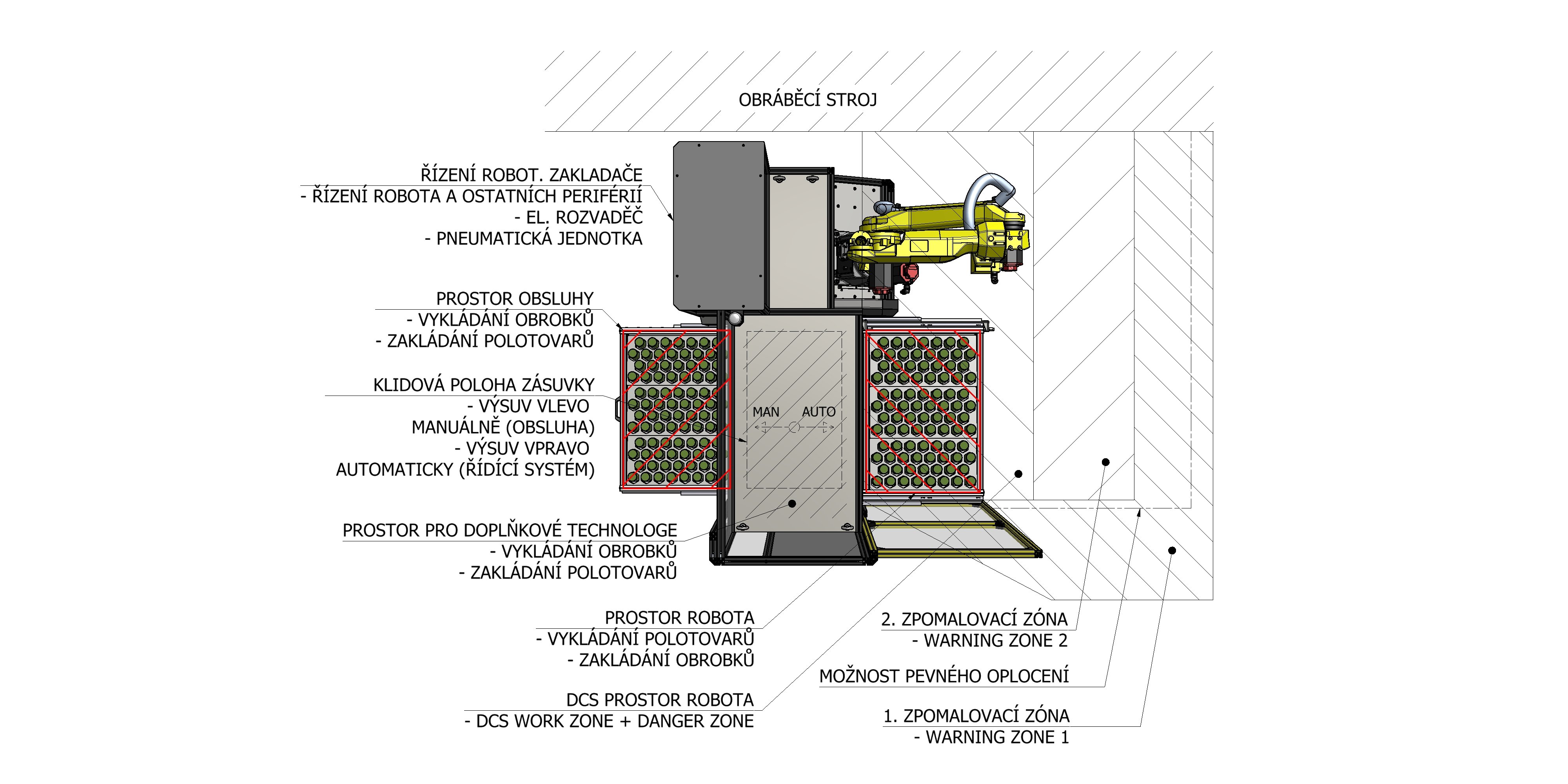

• Oplocení
  • Částečné oplocení v kombinaci s bezpečnostním podlahovým 2D laser scannerem
  • Možnost úplného oplocení pracovního prostoru s bezpečnostním vstupem (statické)

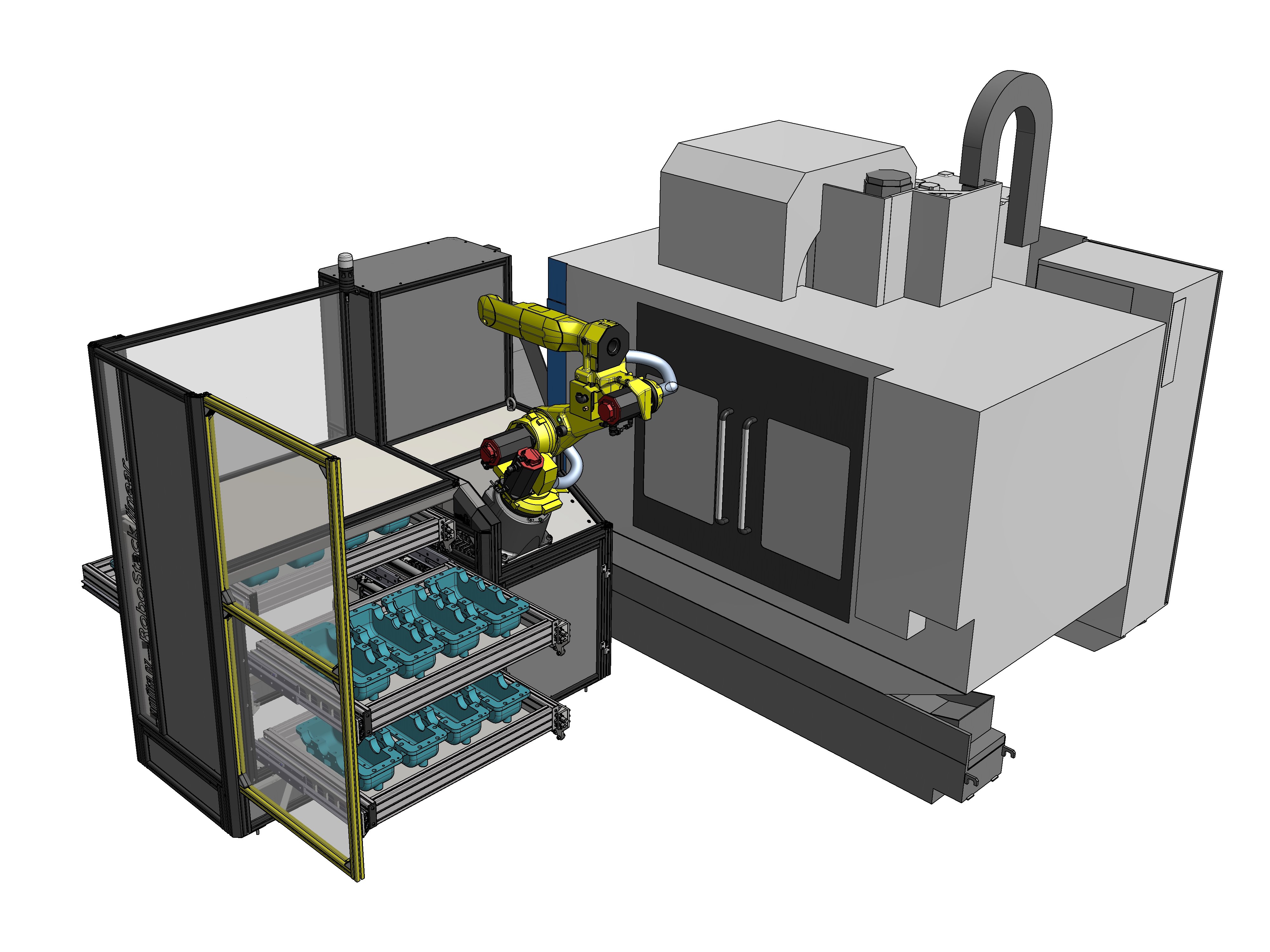

• Možnost flexibilního využití u jakéhokoliv stroje
  • CNC soustruhy, CNC centra, dlouhotočné automaty, multifunkční obráběcí stroje a jiné
• Volitelné opce a doplňkové technologie
  • Možnost navýšení efektivity výroby pomocí doplňkových periférií
  • Mytí a sušení obrobků, značení a popis. Odjehlení a začištění kusů. Kontrolní měření rozměrů, kamerová inspekce. Upínací přípravky, zakládání celé sady polotovarů. A další.
