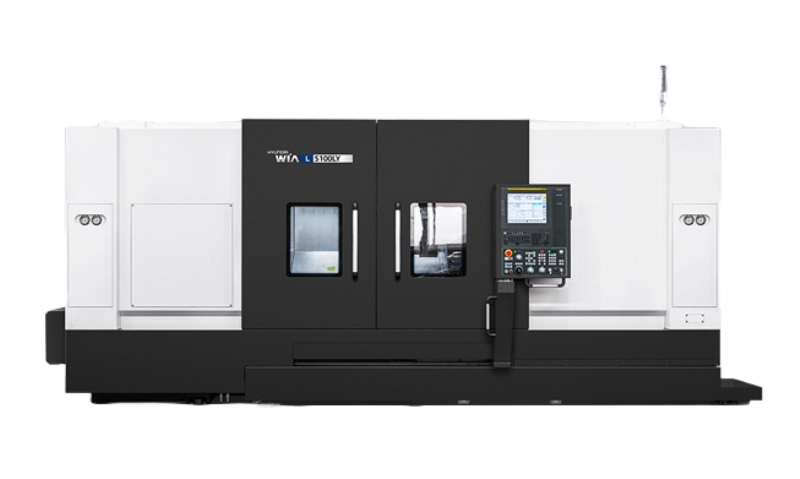

Soustružnické centrum HYUNDAI WIA L5100LM je navrženo pro těžké obrábění velkorozměrových obrobků s vysokou přesností a spolehlivostí.
Kombinace výkonného vřetena, robustní konstrukce s boxovým vedením a revolveru s poháněnými nástroji poskytuje ideální řešení pro složité obráběcí operace — včetně soustružení, vrtání a frézování — bez nutnosti přesunu dílce mezi stroji.

Popis produktu

  • Maximální průměr soustružení 690 mm a délka až 2120 mm

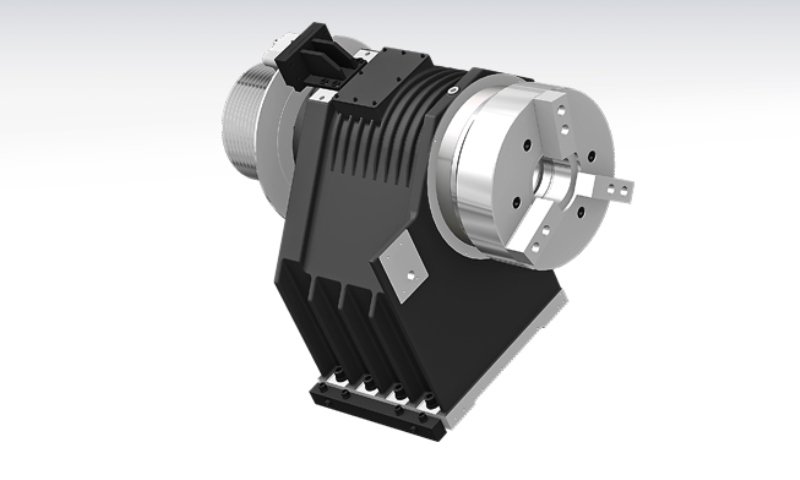

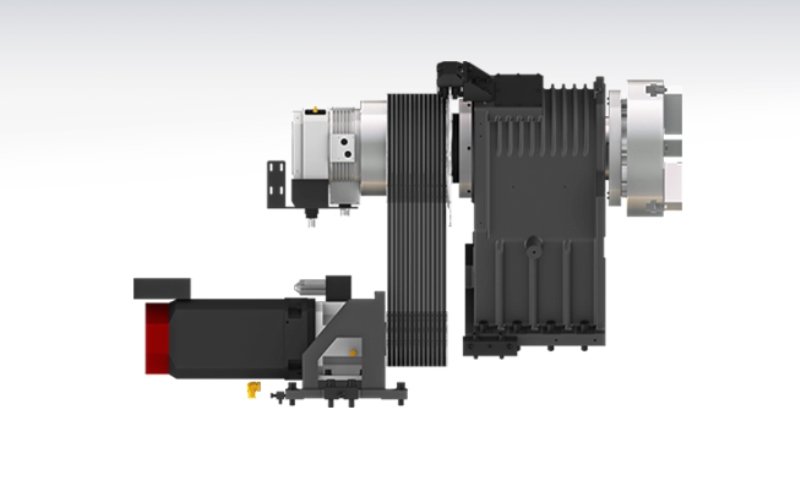

  • Výkonné vřeteno (45/37 kW, 2 990 Nm) s převodovkou a řemenem

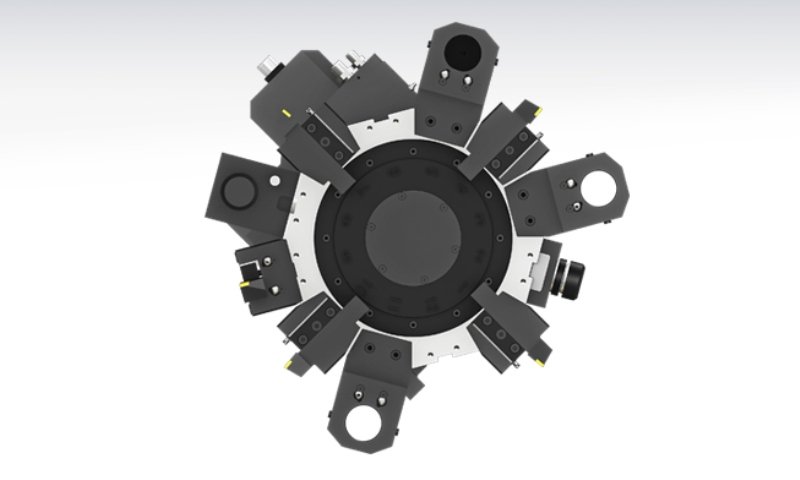

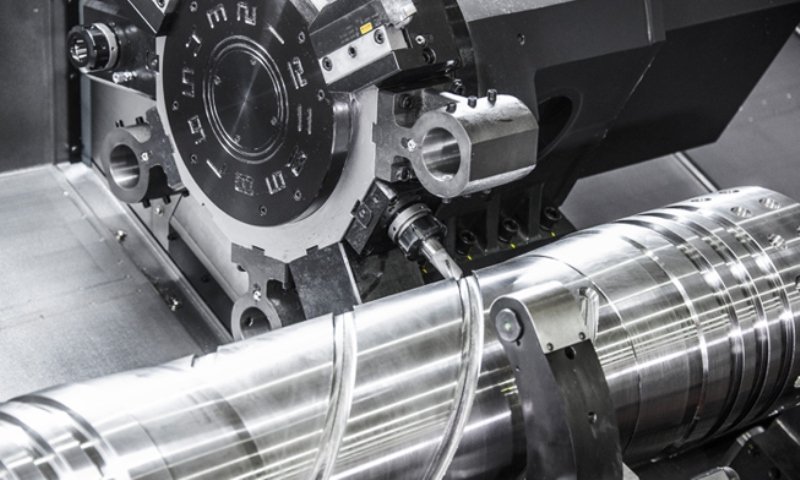

  • Revolver s poháněnými nástroji – až 4000 ot/min pro vrtání a frézování mimo osu
  • Kluzné vedení pro maximální tuhost a odolnost vůči vibracím
  • Vhodné pro masivní třískové obrábění i náročné přesné operace



Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální obráběný průměr 690 (mm)
Maximální obráběná délka 2120 (mm)
Maximální průměr tyče 165 (mm)
Velikost sklíčidla 21 (24) (")
Otáčky vřetena 1500 (ot/min)
Výkon na vřetenu (maximální/stálý) 45/37 (kW)
Krouticí moment na vřetenu (maximální/stálý) 2990/2459 (N.m)
Ukončení vřetena (normalizované) A1-15
Rozjezd v ose X/Z 400/2170 (mm)
Rychloposuvy v ose X/Z 20/18 (mm)
Počet pozic v revolveru 12 (ks)
Rychlost indexace revolveru (nástroj-nástroj) 0,25 (sec)
Hmotnost stroje 13200 (kg)
Rozměry stroje (DxŠxV) 6235x2978x2315 (mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
