CNC soustružnické centrum s osou Y HD2200Y

SOUSTRUH S „Y“ OSOU A BOX GUIDEWAYS PRO VELKÉ ÚBĚRY A PŘESNÉ DOKONČOVACÍ OPERACE

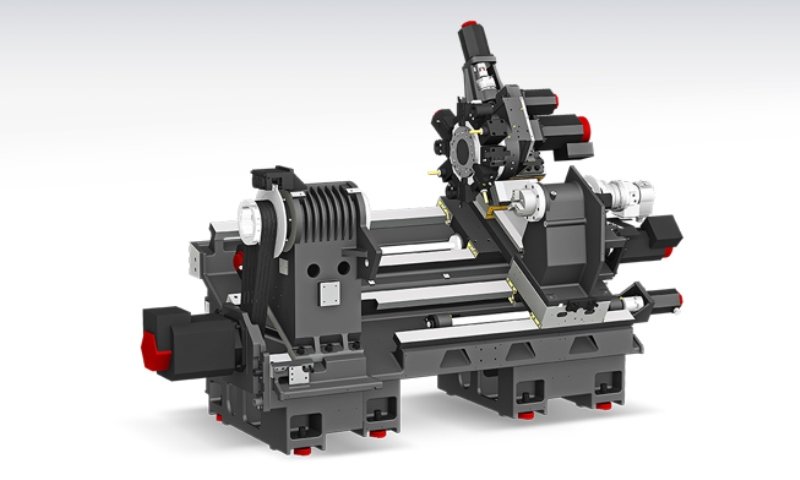

Zvětšené přesné vedení suportů pro těžké obrábění. (Box guideways)

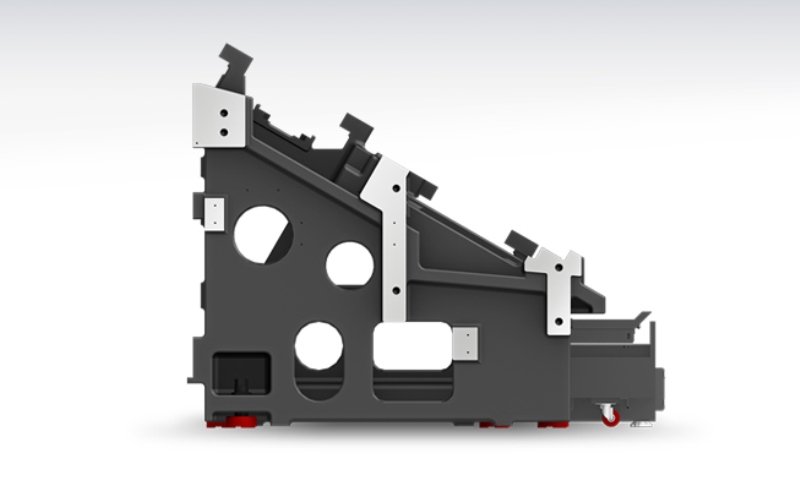

Litinový základ se sklonem lože 30° pro vysokou tuhost, je vyroben jako jednodílný.
Zušlechtění litinového základu pro minimalizaci tepelného posunu.
Integrovaná plná synchronizace řízení hlavního/vedlejšího vřetena (typ „SY“).

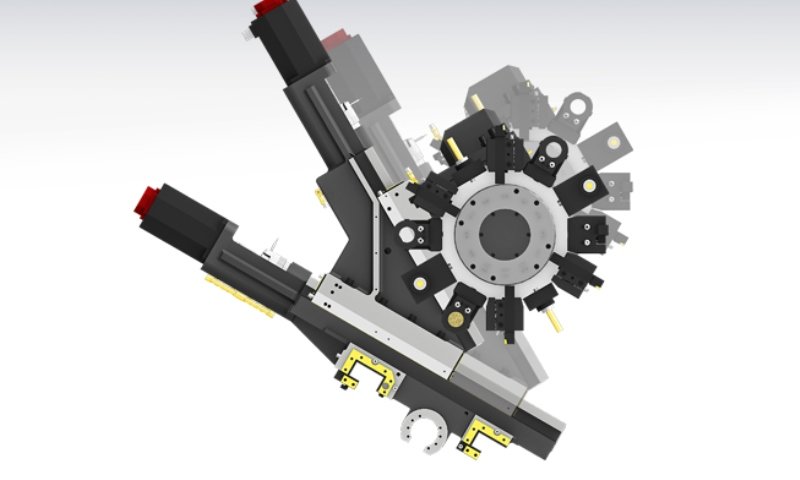

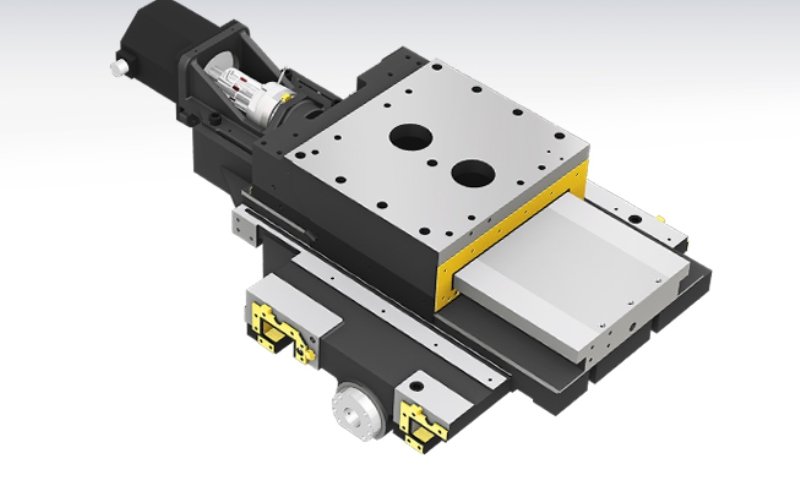

Soustružnicko-frézovací více operační provoz s BMT revolverem osy X-Y s nejtužším klínovým řešením pohybu osy „Y“.
Vynikající rychloposuv 30 m/min [1181 ot./min] (osa Z).
Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
Vysoká hmotnost stroje s malou zástavbou, vynikajícím řemeslným provedením detailů předurčuje stroj k dlouhodobému nasazení ve všech nejnáročnějších provozech.

Popis produktu

CNC soustruhy řady HD s osou „Y“ jsou vhodné pro všechny druhy obrábění v dané řadě velikosti stroje.
Na stroji je použitý nový řídicí systém FANUC v českém jazyce.
V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.
Stroje HYUNDAI–WIA řady HD jsou oblíbené v ČR a v Evropě kvůli možnosti grafického programování, za použití velkého 15“ monitoru. Pro větší bezpečnost obsluhy a programátora, slouží grafická přehledná simulace.
Největší BMT revolver ve velikostní třídě strojů HD umožňuje jednoduché velice pevné upnutí pevných nástrojů a poháněných držáků nástrojů.
Do robustního BMT revolveru s rychlou indexací, (0,2s) lze najednou upnout 12 pevných nebo poháněných nástrojů (všechny polohy jsou poháněné).
Vysoká tuhost celkově žíhaného litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace, a tím zvyšuje životnost nástrojů.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Maximální oběžný průměr	820(mm)
Maximální obráběný průměr	300(mm)
Maximální obráběná délka	610(mm)
Maximální průměr tyče	65(mm)
Velikost sklíčidla	8(")
Indexace vřetena (osy "C")	0.001(°)
Otáčky vřetena	4000(ot/min)
Výkon na vřetenu (maximální/stálý)	18.5/15(kW)
Krouticí moment na vřetenu (maximální/stálý)	206,2/167,2/125,4(N.m)
Ukončení vřetena (normalizované)	A2-6
Rozjezd v ose X/Y	215/110 (±55)(mm)
Rozjezd v ose Z/ZB	680(mm)
Rychloposuvy v ose Z/X	30/24(m/min)
Počet pozic v revolveru	12 (24)(ks)
Typ držáků nástrojů	BMT55P
Rychlost indexace revolveru (nástroj-nástroj)	0,2(sec)
Výkon poháněného nástroje (maximální/stálý)	5,5/3,7(kW)
Krouticí moment poháněného nástroje (maximální/stálý)	52,5/26,5(kW)
Otáčky poháněného nástroje (plynule řízené)	6000(ot/min)
Hmotnost stroje	4700(kg)
Rozměry stroje	3380x1800(mm)

Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
