CNC soustružnické centrum HYUNDAI WIA L2600Y

Flexibilní obrábění s osou Y a automatickým koníkem pro přesnou a stabilní výrobu

HYUNDAI WIA L2600Y představuje moderní soustružnické centrum určené pro univerzální použití v přesné a vysoce efektivní obráběcí výrobě. Kombinace osy Y, programovatelného koníku a robustního rámu umožňuje zpracování širokého spektra dílců s vysokými nároky na přesnost, rozměrovou stabilitu a technologickou variabilitu.

Popis produktu

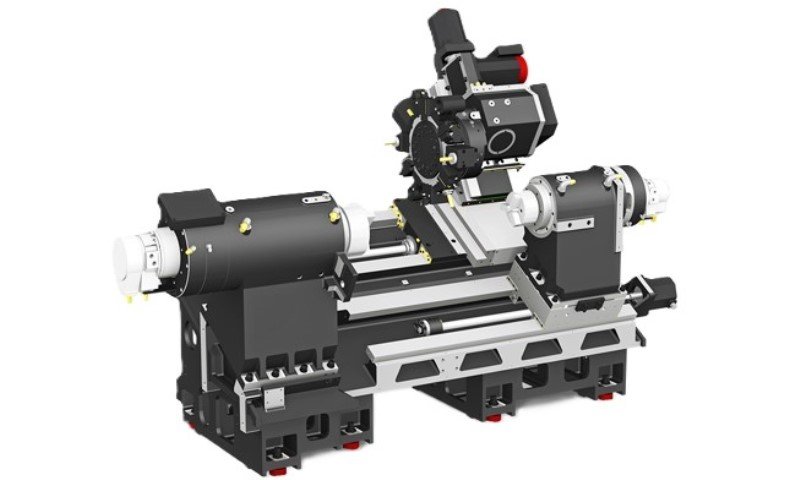

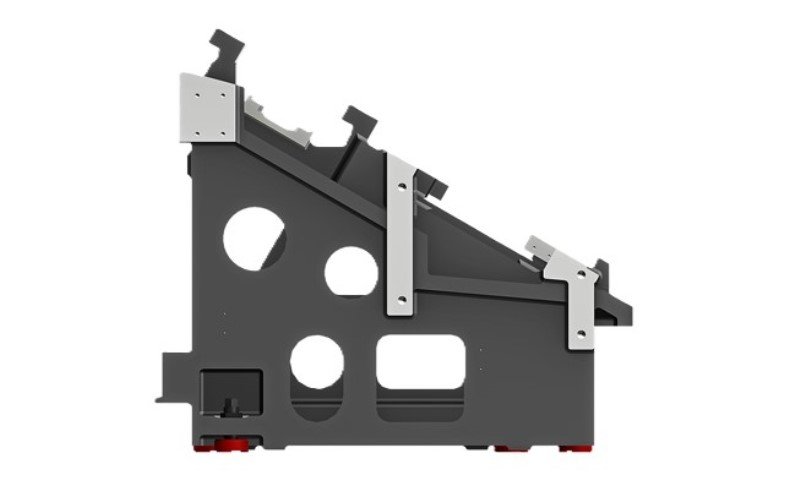

Tuhá základna s FEM optimalizací
Celá konstrukce stroje je postavena na litinovém loži optimalizovaném metodou FEM. Toto řešení přináší vynikající torzní pevnost, nízké vibrace a dlouhodobou stabilitu rozměrů – i při intenzivním hrubování či obrábění obtížně obrobitelných materiálů.

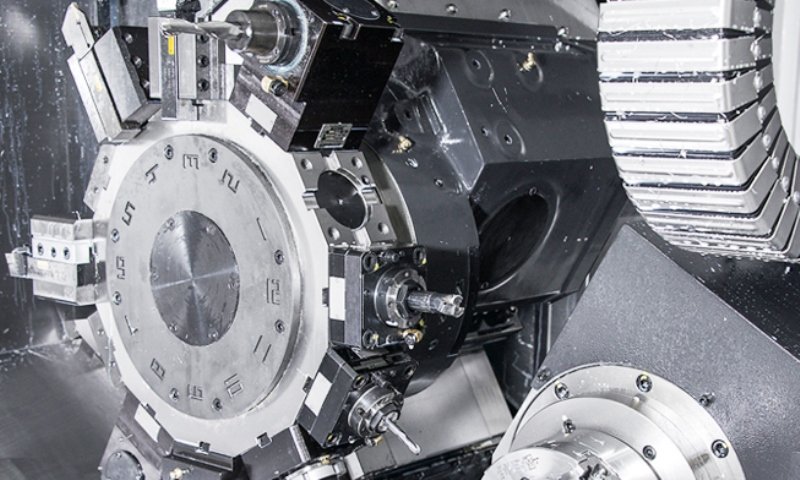

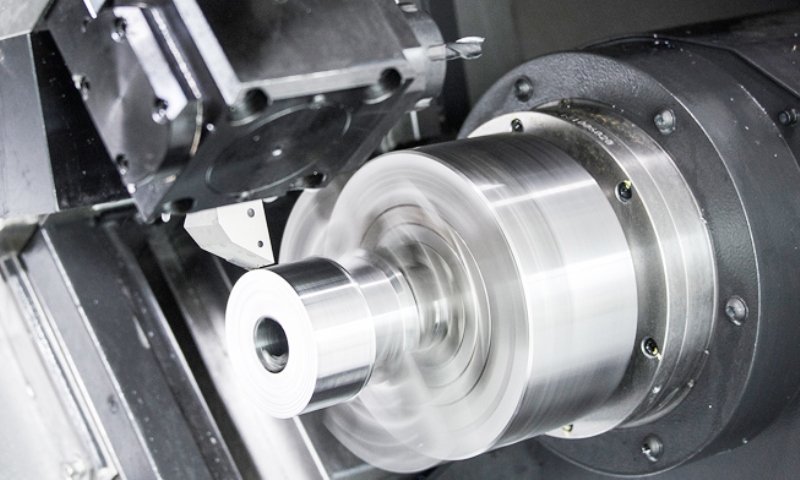

Osa Y – rozšíření obráběcích možností
Integrace osy Y výrazně zvyšuje technologickou variabilitu stroje. Lze provádět frézování, vrtání mimo osu i komplexní čelní operace – a to bez nutnosti přeupnutí nebo použití dalšího stroje. To zrychluje výrobu, zvyšuje přesnost a snižuje počet operací.
Programovatelný koník pro oporu delších dílců
L2600Y je vybaven programovatelným koníkem s výsuvnou pinolou, který zajišťuje bezpečné upnutí a oporu delších nebo štíhlých obrobků během procesu obrábění. Díky tomu dochází k minimalizaci vibrací, deformací a zajištění rovnoměrného opracování po celé délce dílce.

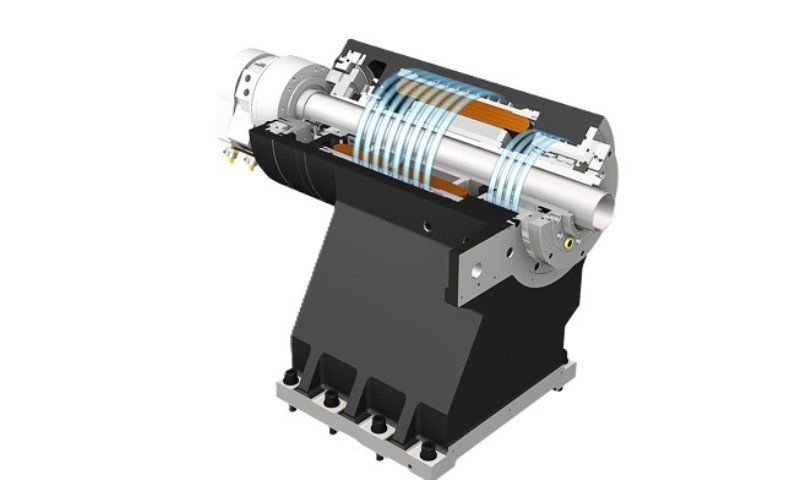

Výkonné vřeteno a přesné pohony os
Pohonná jednotka hlavního vřetene zaručuje dostatečný výkon pro plynulé a přesné obrábění. Lineární vedení spolu s předepjatými kuličkovými šrouby zajišťují hladký a přesný pohyb jednotlivých os, a tím přispívají k dosažení vynikající povrchové kvality a vysoké opakovatelnosti výroby.
Řízení přes FANUC a Smart Guide i
Ovládání stroje probíhá prostřednictvím systému FANUC s integrovaným rozhraním Smart Guide i. To poskytuje intuitivní grafické rozhraní pro jednoduchou tvorbu programů, simulaci drah nástrojů a snadnou diagnostiku stroje – ideální řešení pro efektivní výrobu i ve vícesměnném provozu.
Automatizace a integrace do výrobního toku
HYUNDAI WIA L2600Y je připraven pro moderní automatizaci. Podporuje integraci robotických zakládacích systémů, nástrojových zásobníků a měřicích zařízení, čímž se zvyšuje efektivita, snižuje podíl lidské obsluhy a zkracuje celkový výrobní čas.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální obráběný průměr 420 (mm)
Maximální obráběná délka 760 (mm)
Maximální průměr tyče 81 (mm)
Velikost sklíčidla 10 (")
Otáčky vřetena 4000 (3500) (ot/min)
Výkon na vřetenu (maximální/stálý) 22/15 (26/18,5) (kW)
Krouticí moment na vřetenu (maximální/stálý) 599/409 (733,7/522,1) (N.m)
Ukončení vřetena (normalizované) A2-8
Indexace vřetena (osy "C") 0,001 (°)
Pojezd X/Y 265/120 (±60) (mm)
Pojezd Z/ZB 830 (mm)
Rozjezd v ose X/Y 30/10 (mm)
Rozjezd v ose Z/ZB 30/30 (mm)
Maximální počet nástrojů 12 (ks)
Kužel MT#5
Kapacita nádrže na třísky a chladicí kapalinu 290 (l)
Rozměry stroje (DxŠxV) 3600x1890x1950 (mm)
Hmotnost stroje 6200 (kg)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
