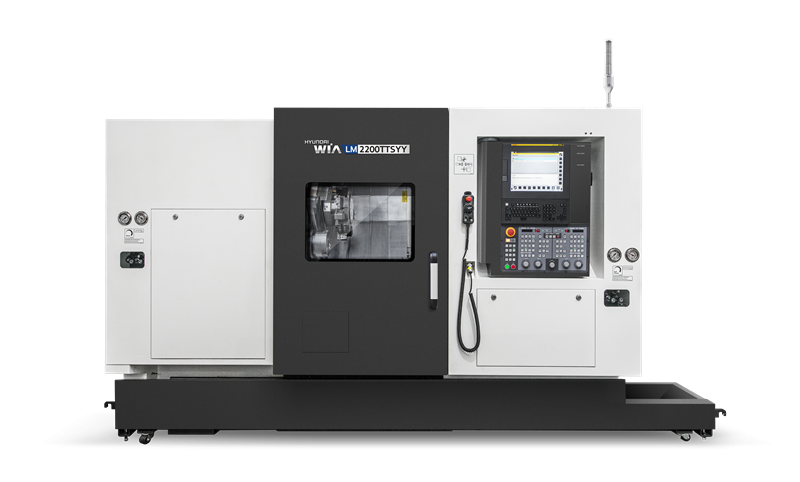

CNC SOUSTRUŽNICKÉ CENTRUM SE DVĚMA REVOLVERY, OSOU „Y“ A PROTIVŘETENEM PRO KOMPLEXNÍ A VYSOKORYCHLOSTNÍ OBRÁBĚNÍ

  • Soustružnicko-frézovací dvou revolverový stroj je vhodný pro všestranné obrábění i tvarově složitých výrobků.

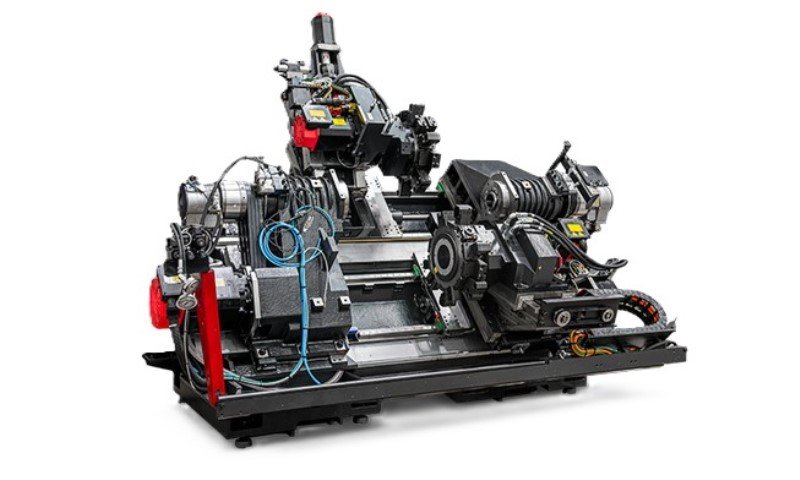

  • Stroj je osazen kombinací lineárního valivého vedení a kluzného (systém pravoúhlého vedení „BOX GUIDE“), zabezpečující přesnost, tuhost a rychlost posuvů.
  • Aby stroj HYUNDAI WIA LM2200TTSYYC zvládl vyrobit i velmi složité tvarové výrobky, horní i spodní revolver disponuje osou „Y“.
  • Vysoká tuhost jednolitého litinového lože umožňuje odebrat více materiálu za kratší čas (hmotnost stroje je 9000kg).
  • U stroje LM2200TTSYYC je použitá stejná technologie uložení vřetena jako u velkých soustružnických center v kombinaci dvouřadého válečkového ložiska s kosoúhlým stykem. Tato konstrukce zaručuje vysokou stabilitu a tuhost i při těžkém obrábění.
  • Klínové uložení osy X a Y je nejtužší systém řešení v pohybu osy „Y“. Stejný systém uložení je na spodním i horním revolveru.
  • Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
  • Vylepšené uživatelské pohodlí s nejnovějším řídicím systémem FANUC.
  • V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.

Popis produktu

CNC soustruhy řady LM2200 jsou vhodné pro všechny druhy obrábění i velmi složitých výrobků. Jednoduché ovládání pomocí grafického programování, velký 15“ monitor, umožňuje snadné vytvoření programu včetně přehledné simulace. Robustní BMT revolver s rychlou indexací, do kterého lze najednou upnout až 12 (24) nástrojů. Vysoká tuhost litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace a tím zvyšuje životnost nástrojů.

  • Stroje HYUNDAI WIA  řady LM jsou oblíbené v ČR a v Evropě kvůli možnosti grafického programování, za použití velkého 15“ monitoru. Pro větší bezpečnost obsluhy a programátora, slouží grafická přehledná simulace.
  • Revolver strojů řady LM umožňuje jednoduché, velice pevné upnutí nástrojů. Volba nástroje je prováděna nejkratší cestou, což zkracuje ztrátový čas výměny a zvyšuje produktivitu.
  • Do robustního BMT revolveru s rychlou indexací, (0,15s) lze najednou upnout až 12 (24) pevných nebo 12 poháněných nástrojů (všechny polohy jsou poháněné).
  • Díky zvýšené síle posuvu v ose X/Y  je možné dosahovat vyšší produktivity a lepší kvality povrchu jak při soustružnických, tak i frézovacích operací.
  • Hlavní vřeteno disponuje velkým hydraulickým tříčelisťovým sklíčidlem ve velikosti 10“ s velkou průchodností vřetena Ø81mm. Obě vřetena mají ve standardu plnou osu C pro maximální uživatelské pohodlí při výrobě velmi složitých dílů bez ručního přepínání a zastavování vřeten nebo stroje.
  • Vysoká spolehlivost našich dodávaných CNC soustruhů umožňuje automatizovat proces zakládání a vykládání dílů, což vede k vyšší efektivitě a snížení nákladů na pracovní sílu. Stroj je vhodný pro rychlé připojení k našim osvědčeným robotickým buňkám, které umožňují další mimo strojní operace, jako je odjehlení, mytí, ofukování, laserové popisování, měření, komunikaci při automatickém přepisování korekcí v programu atd.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální obráběný průměr 230 (mm)
Maximální obráběná délka 230/660 (mm)
Maximální průměr tyče 81/65 (mm)
Velikost sklíčidla na hlavním vřetenu 10 (")
Velikost sklíčidla na protivřetenu 8 (")
Otáčky hlavního vřetena / protivřetena 3500 / 4500 (ot/min)
Pojezd v osách X1/Y1/Z1/X2/Y2/Z2/ZB 165/100/700/165/100/700/730 (mm)
Rozjezd v osách X1/Y1/Z1/X2/Y2/Z2/ZB 20/10/36/20/10/36/36 (m/min)
Indexace vřetena (osy "C") 0,001 (°)
Ukončení vřetena (normalizované) A2-8
Ukončení protivřetena (normalizované) A2-6
Výkon na vřetenu (maximální/stálý) 18,5/15 (25/20) (kW)
Výkon na protivřetenu (maximální/stálý) 18,5/15 (25/20) (kW)
Krouticí moment na vřetenu (maximální/stálý) 286/214 (N.m)
Krouticí moment na protivřetenu (maximální/stálý) 206/125,3 (N.m)
Rychlost výměny nástroje 0,2 (sec)
Maximální počet nástrojů 2x24 (ks)
Kapacita nádrže na třísky a chladicí kapalinu 320 (l)
Rozměry stroje (DxŠxV) 3845x2224x2094 (mm)
Hmotnost stroje 9000 (kg)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
