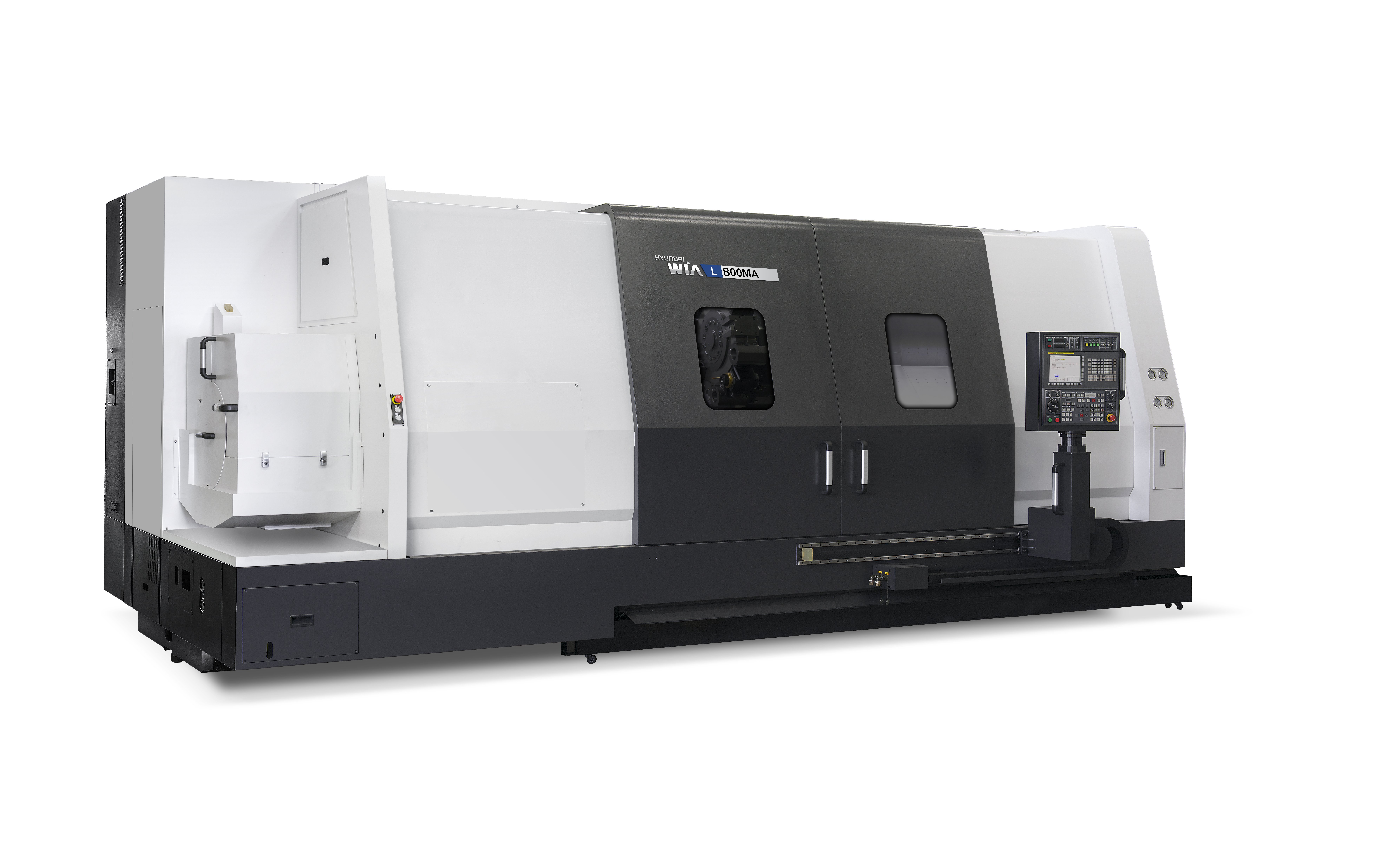

CNC soustružnické centrum s poháněnými nástroji a prodlouženou délkou obrábění Hyundai WIA L800MA

CNC soustružnické centrum s poháněnými nástroji a prodlouženou délkou obrábění

• Vysoká tuhost a stabilita

• Prodloužené lože u řady L pro obrobení dlouhých hřídelí až do 3250mm

• Poháněné nástroje

• Výkonné vřeteno a velký obráběný průměr

• Třístupňová automatická převodovka na vřetenu pro extrémně vysoký výkon

CNC stroje WIA sú vyrobené spoločnosťou HYUNDAI WIA s dlhodobou skúsenosťou a najnovšími technológiami, ktoré maximalizujú produktivitu so zachovaním vysokej presnosti a stability.

Hyundai WIA kladie veľký dôraz na technologické inovácie, aby si udržal pozíciu lídra v oblasti CNC strojov. Ich hlavné snahy sa sústredia na štyri kľúčové oblasti: presnosť, stabilitu, produktivitu a automatizáciu.

Spoločnosť Hyundai WIA sa aktívne podieľa na vývoji a implementácii riešení pre Priemysel 4.0 a „Smart Factory“. Vďaka tomu sú stroje navrhnuté s ohľadom na jednoduchú integráciu s robotickými systémami. Sú vybavené potrebnými rozhraniami a softvérom (napr. cez M-funkcie a I/O komunikáciu), ktoré umožňujú bezproblémovú komunikáciu s robotickými bunkami.

CNC soustruh HYUNDAI WIA řady L800 je výkonný horizontální CNC soustruh, který byl navržen pro precizní a efektivní obrábění těžkých a rozměrných součástí. Díky své robustní konstrukci a moderním technologiím představuje ideální řešení pro náročné aplikace v průmyslové výrobě, které vaší produktivitu posunou na vyšší úroveň.

CNC soustruh Hyundai WIA z řady L800 je vlajkovou lodí mezi velkokapacitními stroji pro náročné a těžké obrábění. Tento stroj byl vyvinut s cílem nabídnout maximální tuhost, výkon a přesnost pro obrábění rozměrných a těžkých obrobků, ať už jde o součásti pro energetiku, kolejovou dopravu, ropný i obranný průmysl, nebo automobilové díly.

Masivní jednodílné litinové lože

• Stroj je postaven na robustním loži, odlitém z jednoho kusu, které je tepelně zpracováno pro eliminaci pnutí. Tato konstrukce minimalizuje vibrace, zajišťuje vynikající tlumicí vlastnosti a garantuje dlouhodobou geometrickou stabilitu i při velkých úběrech materiálu.

Kluzná vedení (Box-in-Box)

• Konstrukce pojezdů (vedení) os CNC strojů je klíčová pro dosažení přesnosti a stability obráběcího procesu. U vysoce výkonných a velkých strojů, jako je soustruh Hyundai WIA L800, se používají zvětšené plochy vedení os. Tyto plochy přenášejí veškeré síly, které vznikají během obrábění, a jejich robustnost je nezbytná pro potlačení vibrací a udržení geometrické přesnosti.

Stabilní a výkonné vřeteno

• Uložení vřetena je důležitou součástí konstrukce CNC stroje, která zásadně ovlivňuje jeho přesnost, tuhost a výkon. U soustruhů, jako je série L800, je použito robustní řešení navržené tak, aby odolávalo silám vznikajícím při velmi těžkém  obrábění a zajistilo maximální stabilitu. Součástí vřetena je třístupňová automatická převodovka, která zajišťuje optimální výkon v celém rozsahu otáček vřetena. Tento pokročilý systém umožňuje stroji efektivně pracovat v jakýchkoli řezných podmínkách, od hrubování s velkým úběrem materiálu až po přesné dokončovací operace.

Popis automaticky řazených rychlostí

1. První stupeň (nízké otáčky): v tomto režimu dodává vřeteno maximální točivý moment. Je ideální pro těžké hrubování velkých a tvrdých obrobků, kde je klíčový silný a stabilní řez.
2. Druhý stupeň (střední otáčky): tento stupeň představuje kompromis mezi točivým momentem a rychlostí. Je vhodný pro středně těžké obrábění a pro efektivní dokončovací práce, které vyžadují vyšší řeznou rychlost než hrubování.
3. Třetí stupeň (vysoké otáčky): zde vřeteno dosahuje maximální rychlosti. Tento stupeň se používá pro jemné dokončovací operace s menším zatížením, kde je cílem dosáhnout vynikající kvality povrchu.

Revolverová hlava s vysokou přesností polohování

• Největší BMT revolver ve velikostní třídě strojů L600/700/800 série umožňuje jednoduché a přesné polohování. Systém držáků nástrojů BMT85 nabízí velice robustní a přesné upnutí nástroje, což minimalizuje vibrace a zajišťuje vysokou přesnost obrábění, a to i při velkém zatížení. Vysoký výkon (11/7,5kW) a krouticí moment (140/95,4N.m) poháněných nástrojů umožňuje provádět plnohodnotné frézovací, vrtací a závitovací operace s vysokou efektivitou. Stroj tak bez problémů zvládne obrábět poháněnými nástroji i tvrdší materiály a provádět operace, které by jinak vyžadovaly samostatné frézovací centrum.

Vestavěný (Built-In) koník

• Vestavěná konstrukce pinoly umožňuje velice tuhé a spolehlivé  podepření i velmi těžkých obrobků v ose, což je základem pro dosažení vysoké rozměrové přesnosti a kvality povrchu.

Vysoká spolehlivost řídicího systému

• CNC soustruh řady L800 je vybavený nejmodernějším řídicím systémem Fanuc, který představuje spolehlivé a výkonné řešení pro moderní CNC stroje, které vyžadují jednoduché, rychlé a komplexní ovládání. Jednoduché ovládání a uživatelsky přívětivé prostředí umožňuje stroj využít i pro malosériovou, nebo kusovou výrobu.
