Karusel Hyundai WIA LV1100R – Vertikální CNC soustruh
Hyundai WIA karusely řady LV1100-M - Masivní odkrytované lože a stabilní pohyblivý sloup s revolverem BMT
Hyundai WIA karusely řady LV - 2x pravý karusel (verze 'R') s robotem a linkou na obrábění slitinových disků kol pro automobilový průmysl
Hyundai WIA karusely řady LV - Pravý a levý karusel (verze 'R' a 'L') s robotem
-
Stabilní konstrukce vřetena s převodovkou, které poskytuje vysoký točivý moment při nízkých otáčkách a stabilitu při vysokých otáčkách i při náročných podmínkách
-
Dvoustupňový mechanismus upínacího tlaku pro minimalizaci deformace obrobku
-
Vhodné do automatizačních linek pro optimalizované obrábění
-
Stupňovitá konstrukce lože navržena pro optimální přesnost obrábění, odvod třísek a tepla
-
Vysoká rychlost, přesnost a výkonnost

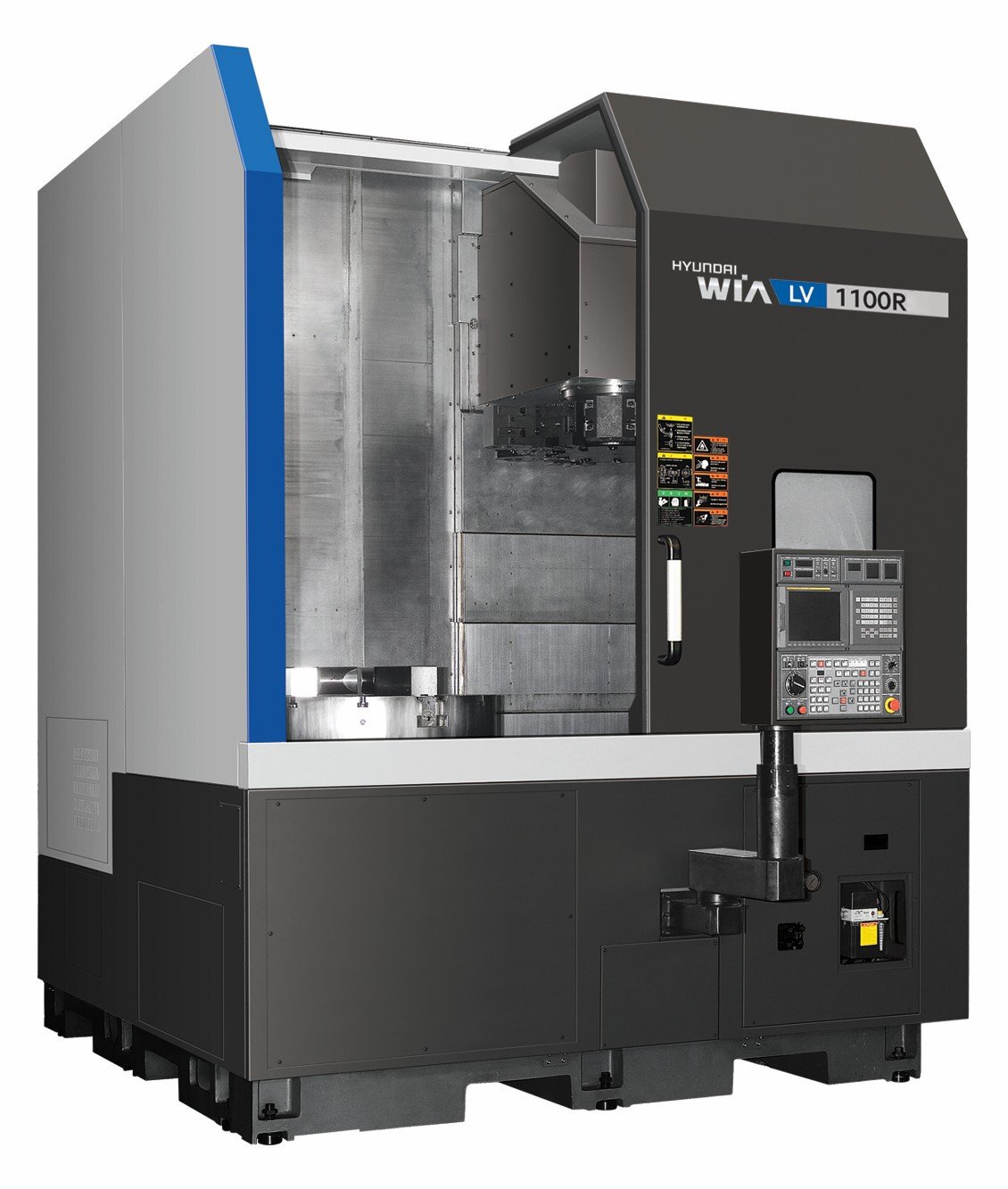

Hyundai WIA LV1100R je vysoce výkonný CNC karusel určený pro přesné a stabilní obrábění rozměrných a těžkých obrobků. Patří do řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navržené s důrazem na vysokou tuhost, dlouhodobou přesnost a spolehlivý provoz i při náročných výrobních podmínkách. Stroje této řady představují ideální řešení pro zákazníky, kteří požadují efektivní obrábění velkých dílců s vysokými nároky na kvalitu a stabilitu procesu.
Hyundai WIA klade dlouhodobě důraz na vlastní vývoj, výrobu klíčových komponent i komplexní poprodejní podporu. Díky tomu nabízejí stroje této značky vysokou provozní spolehlivost, dlouhou životnost a konzistentní kvalitu obrábění, což z nich činí osvědčenou volbu pro průmyslové aplikace po celém světě.
Popis produktu a klíčové vlastnosti
Konstrukce stroje a celková tuhost
LV1100R je robustní vertikální CNC karusel navržený pro těžké obrábění velkých obrobků. Stroj využívá masivní lože se stupňovitou konstrukcí a pojízdný sloup, které zajišťují vysokou tuhost, stabilitu a minimalizaci vibrací i při náročných hrubovacích operacích. Konstrukce je optimalizována pro dlouhodobě přesné obrábění při vysokém zatížení.
Pracovní rozsah a upínání

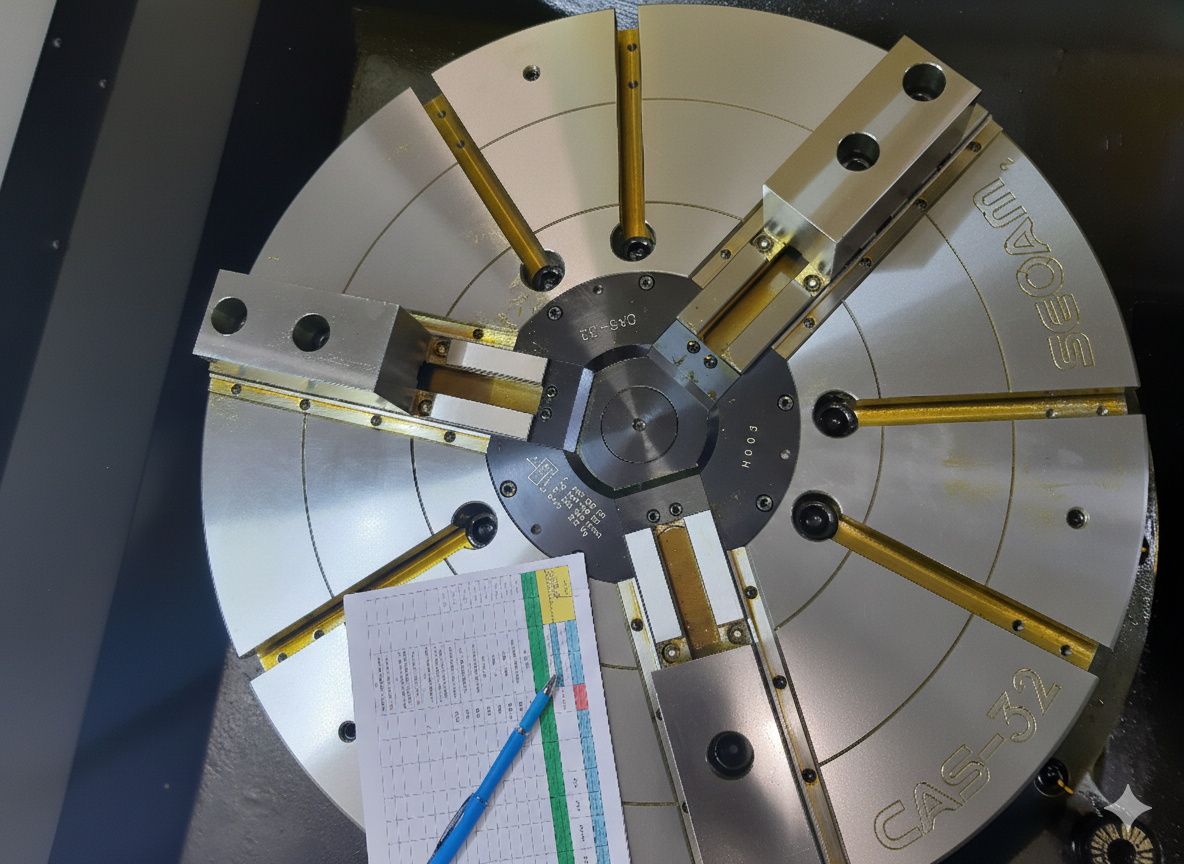

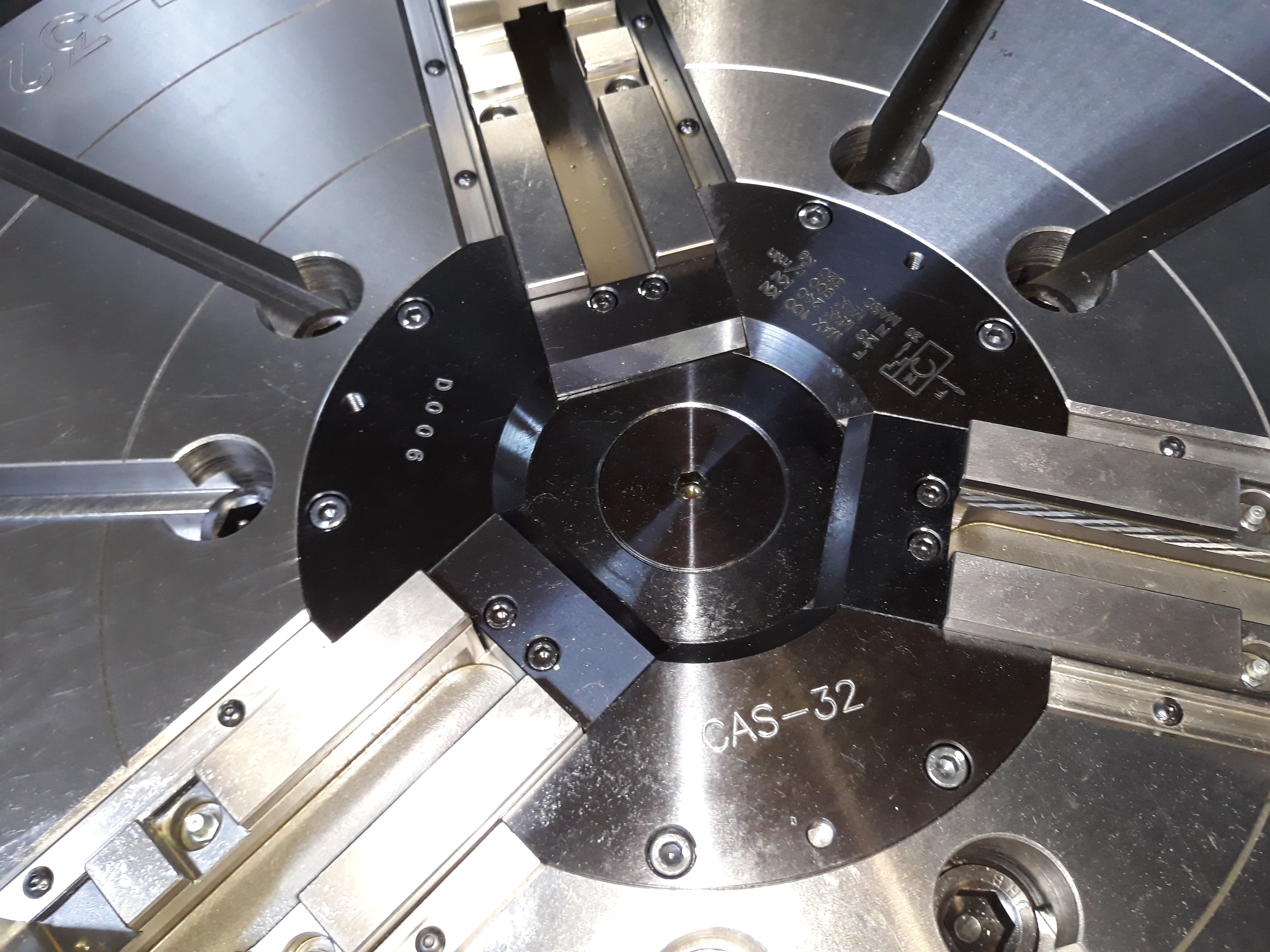

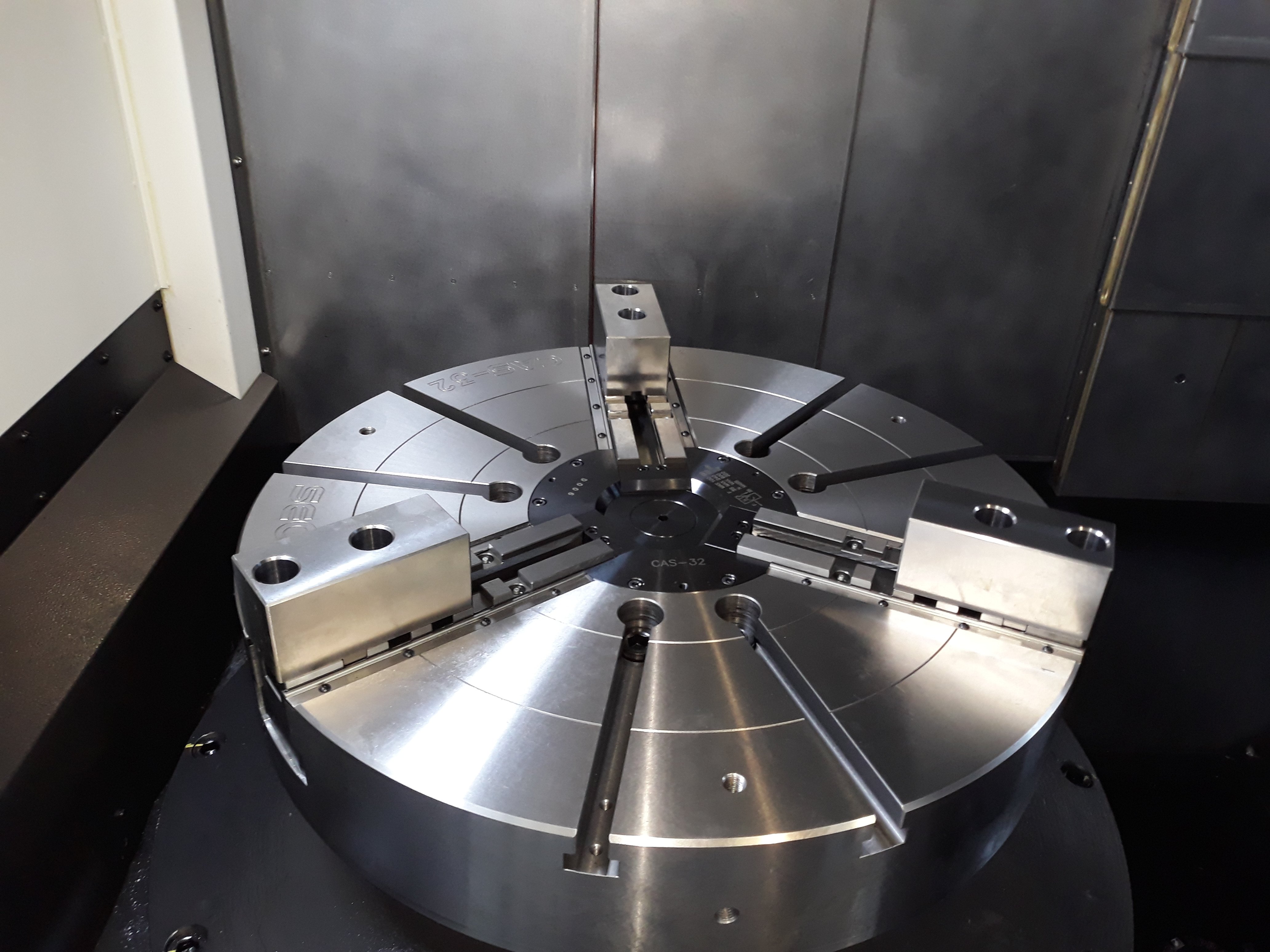

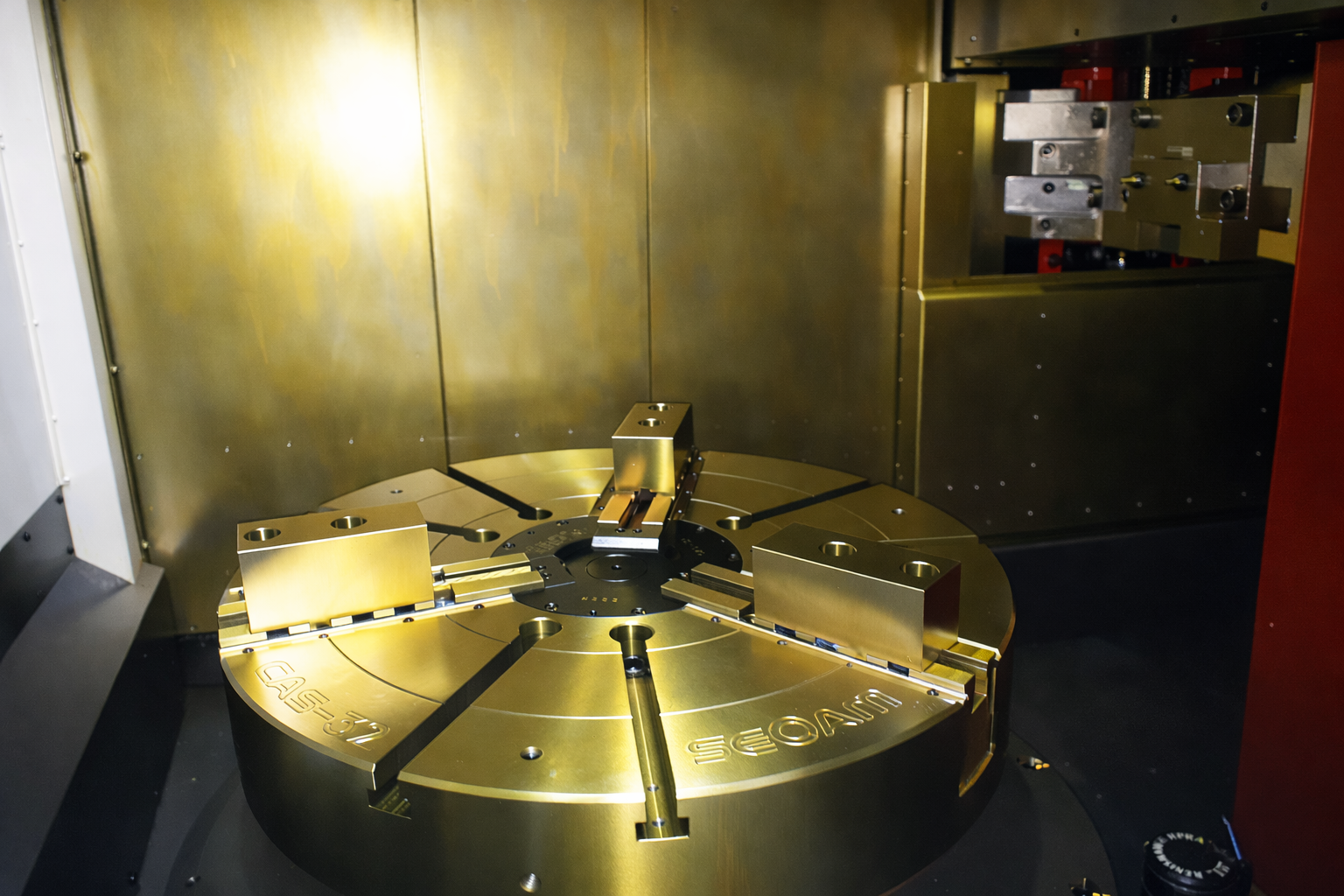

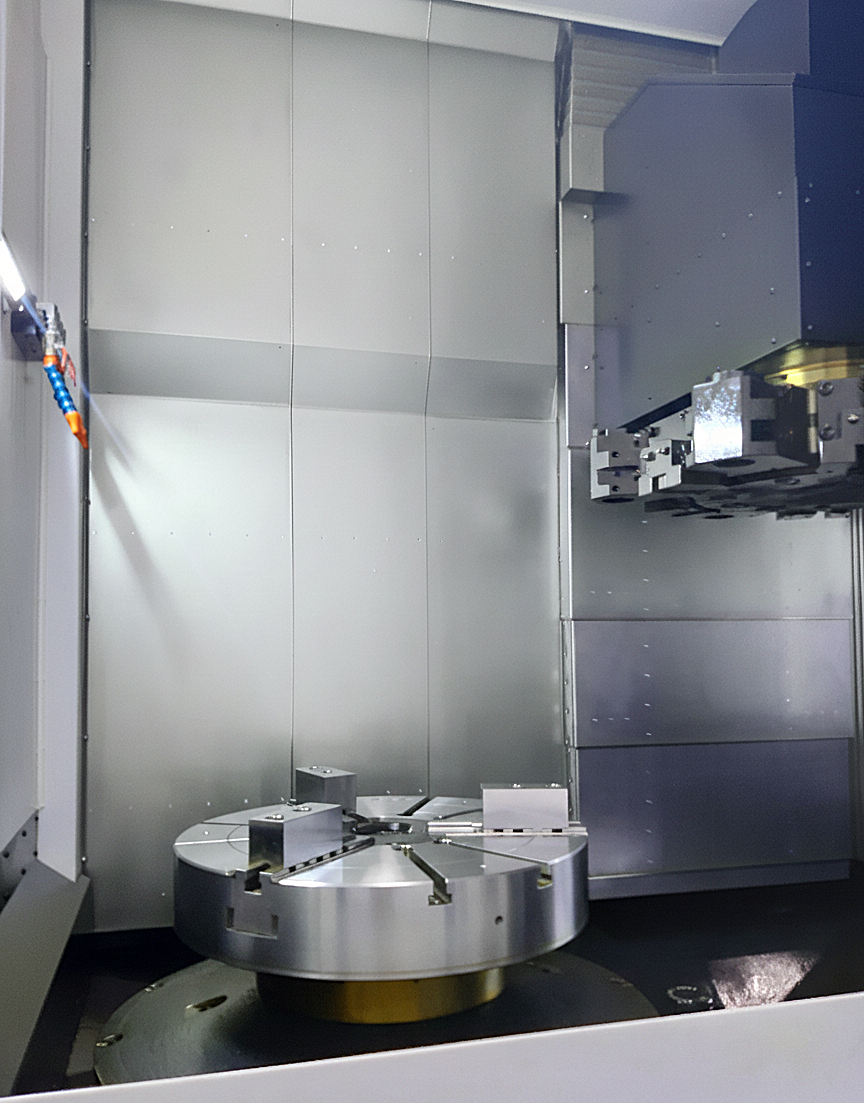

Stroj umožňuje obrábění obrobků o maximálním průměru až cca 1 160 mm a výšce do 1 000 mm. Standardně je vybaven upínacím sklíčidlem o průměru 32″, s možností konfigurace až na 40″, což umožňuje bezpečné upnutí velmi rozměrných a těžkých dílců.
Vřeteno a převodovka
Hlavní vřeteno je pohánění přes dvoustupňovou automatickou převodovku, která zajišťuje vysoký krouticí moment při nízkých otáčkách a stabilní chod při vyšších rychlostech. Maximální otáčky vřetena dosahují 800 ot./min (volitelně 630 ot./min), což je ideální pro těžké soustružnické operace.
Výkon a krouticí moment
Výkon hlavního motoru dosahuje až 65 kW (10 min), 55 kW (30 min) a 45 kW (trvalý výkon). Maximální krouticí moment činí až 9 228 N·m, což umožňuje efektivní obrábění tvrdých materiálů a velkých obrobků s vysokými nároky na záběr nástroje.
Posuvy os a nástrojový revolver

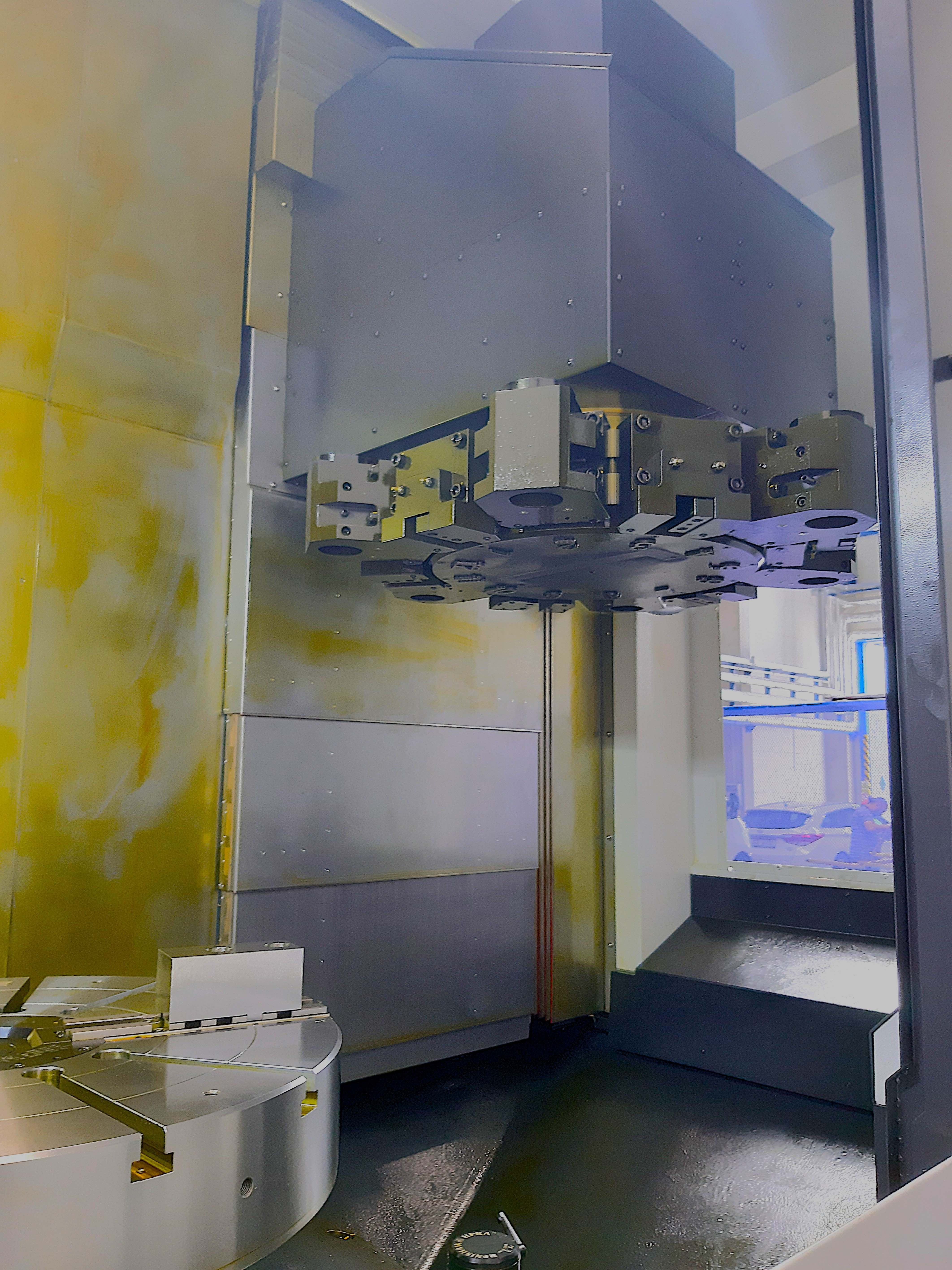

Rozjezdy os X / Z jsou 620 mm / 1 000 mm. Rychloposuvy dosahují rychlosti 24 m/min v obou osách. Stroj je vybaven 12polohovou revolverovou hlavou, která umožňuje použití velkých a tuhých soustružnických nástrojů. Indexace nástrojů je optimalizována pro stabilitu a přesnost při těžkém obrábění.
Další konstrukční a technologické výhody:

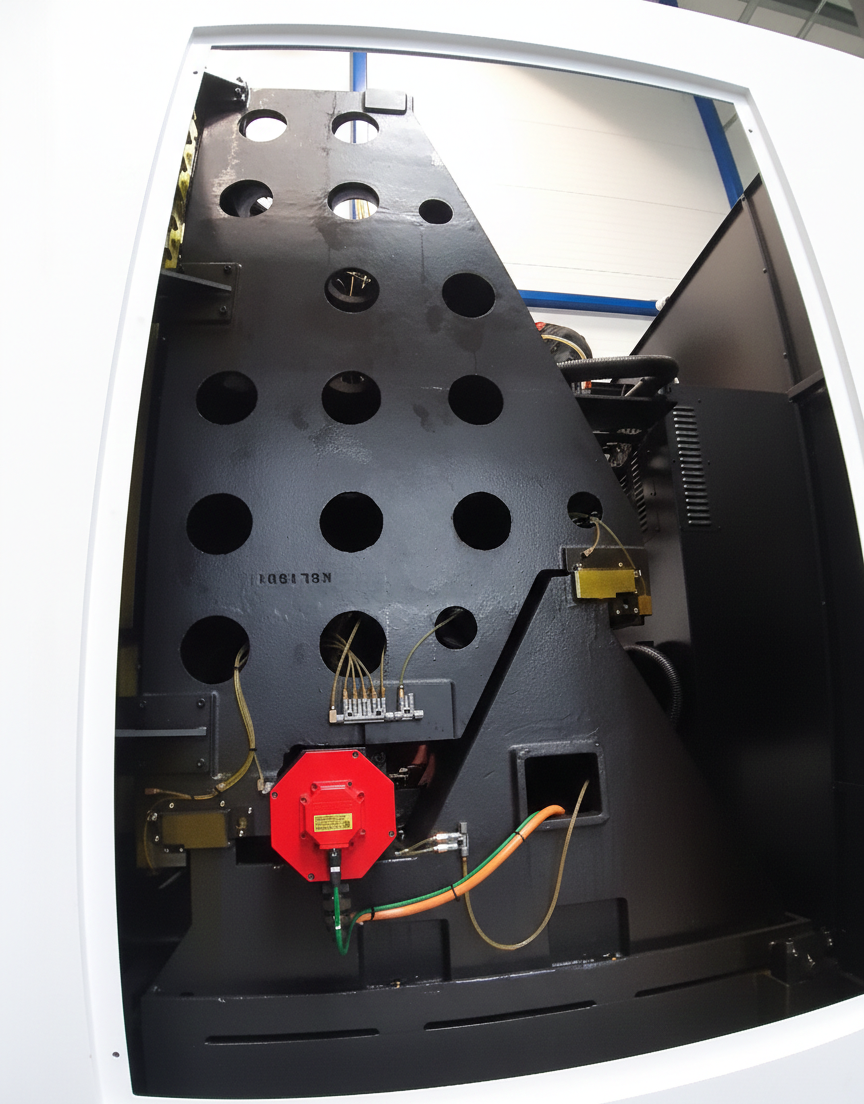

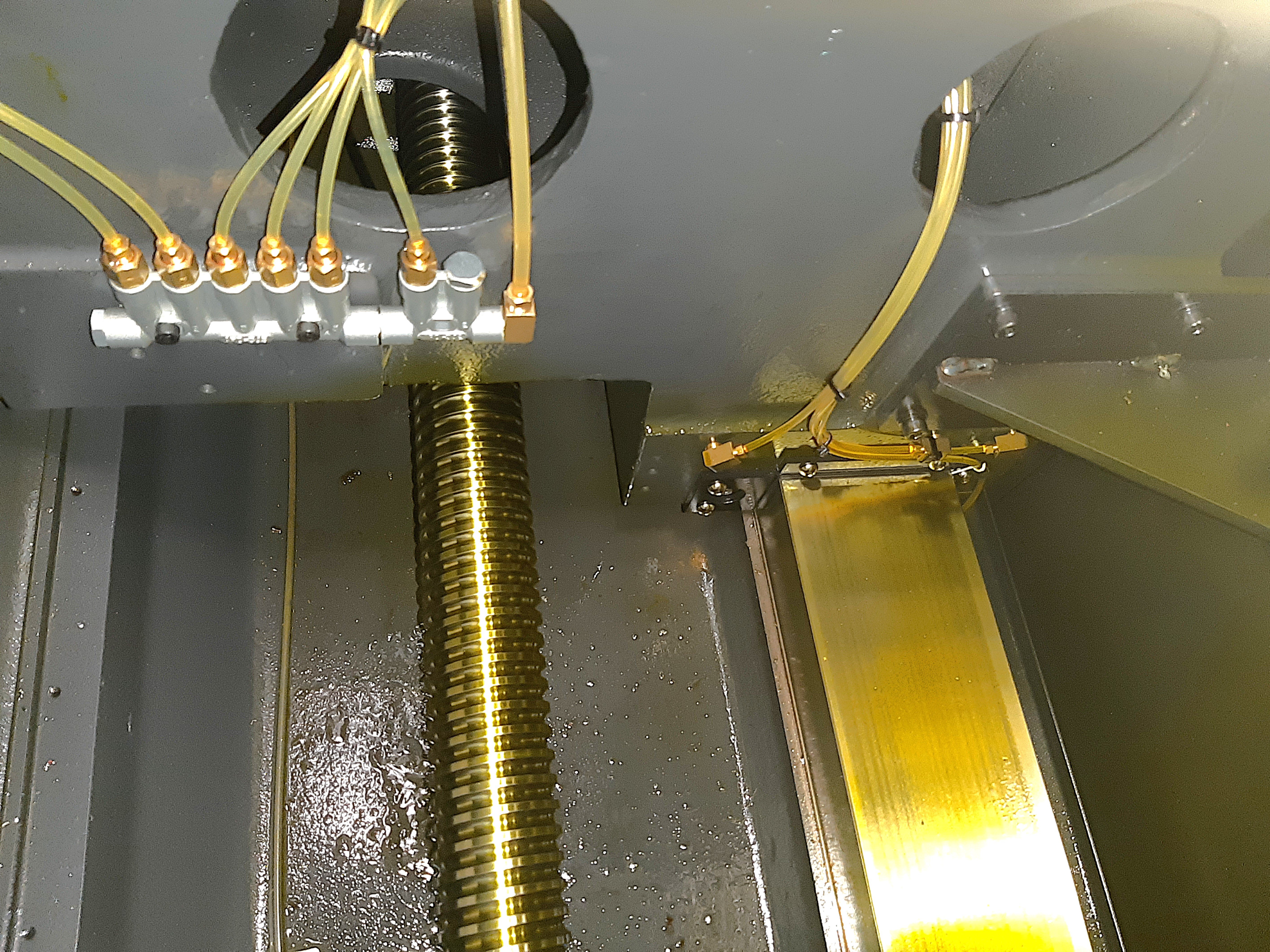

- Kluzné vedení os ‚Box‘ zajišťuje vysokou nosnost, tlumení vibrací a dlouhou životnost při těžkých řezech.
- Dvouúrovňový hydraulický systém upínání umožňuje vysoký upínací tlak při hrubování a snížený tlak při dokončovacích operacích.

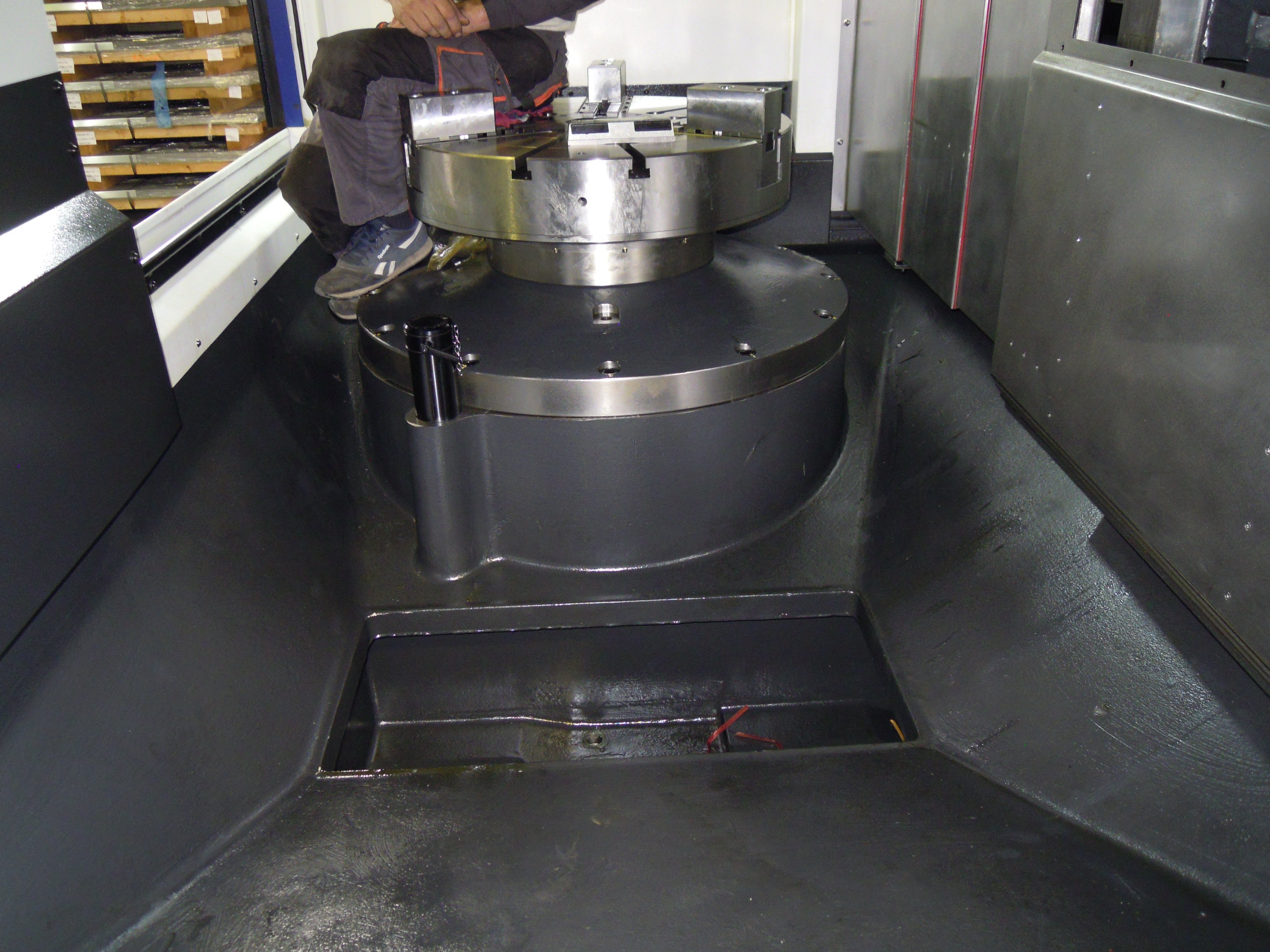

- Optimalizovaný tvar lože a vnitřního prostoru podporuje efektivní odvod třísek a chladicí kapaliny, čímž se snižují tepelné deformace.
- Řídicí systém FANUC i Series - Smart Plus, případně SIEMENS 828D nabízí intuitivní ovládání, vysokou spolehlivost a podporu pokročilých obráběcích funkcí.
Technické parametry
| Maximální oběžný průměr (karusely) | 1355 (mm) |
| Maximální obráběný průměr (karusely) | 1160 (mm) |
| Maximální obráběná délka (karusely) | 1000 (mm) |
| Velikost sklíčidla na hlavním vřetenu (karusely) | 40, 32 (") |
| Výkon na hlavním vřetenu (maximální/stálý) (karusely) | 68/39, 65/45 (kW) |
| Krouticí moment na hlavním vřetenu (maximální/stálý) (karusely) | 9228/5293, 7671/5310 (N.m) |
| Ukončení vřetena (normalizované) | 380 |
| Otáčky hlavního vřetena (karusely) | 800, 630 (ot/min) |
| Rozjezd v ose X/Z | 620/1000 (mm) |
| Rychloposuvy v ose X/Z | 24/24 (m/min) |
| Typ držáků nástrojů | Hyundai WIA |
| Počet nástrojů (karusely) | 12 (ks) |
| Rychlost indexace revolveru (nástroj-nástroj) | 0,6 (sec) |
| Poháněné nástroje | NE |
| Kapacita nádrže na třísky a chladící kapalinu (karusely) | 420 (l) |
| Rozměry stroje (DxŠxV) | 2922x4325x3776 (mm) |
| Hmotnost stroje (karusely) | 22000 (kg) |
| Řídicí systém (karusely) | SIEMENS, FANUC |
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
Specifické vlastnosti stroje a výrobce
Stroj LV1100R je vybaven robustními kluzným 'box' vedeními a přesnými pohony os, které zajišťují stabilní a plynulý pohyb i při vysokém zatížení a těžkých obráběcích operacích. Výkonné hlavní vřeteno s převodovkou poskytuje vysoký krouticí moment, což umožňuje efektivní obrábění rozměrných a těžkých obrobků z náročných materiálů. 12polohová revolverová hlava podporuje flexibilní nasazení soustružnických nástrojů a rychlé přizpůsobení různým výrobním úlohám.
Karusel LV1100R je standardně osazen řídicím systémem FANUC i Series - Smart Plus, který je známý svou spolehlivostí, intuitivním ovládáním a širokými možnostmi technologického nastavení. Stroj lze případně osadit řídicím systémem SIEMENS 828D a dále dovybavit řadou volitelných doplňků, jako je sonda pro dotykové měření nástrojů a obrobků nebo rozšířené systémy chlazení a odovodu špon, což umožňuje přesné přizpůsobení stroje konkrétním výrobním požadavkům.
Výrobce Hyundai WIA patří mezi celosvětově uznávané výrobce obráběcích strojů a klade důraz na vlastní vývoj, výrobu klíčových komponent a dlouhodobou kvalitu. Díky těmto zkušenostem nabízí stroje s vysokou provozní spolehlivostí a dlouhou životností. V České republice je zajištěna odborná technická podpora, servis a poradenství prostřednictvím společnosti PROFIKA, která zákazníkům poskytuje kompletní zázemí po celou dobu životního cyklu stroje.
Volitelné vybavení
Měření nástrojů a obrobků (touch probe)
Umožňuje automatickou kontrolu nástrojů a obrobků přímo ve stroji, zvyšuje přesnost a omezuje riziko chyb při seřizování.
Rozšířené systémy chlazení
Možnost vysokotlakého chlazení nástrojů pro efektivní odvod třísek a stabilní obrábění při náročných operacích.
Různé typy upínacích systémů a sklíčidel
Možnost volby upínání podle konkrétní aplikace, včetně velkoprůměrových sklíčidel pro těžké obrobky.
Servo Learning Oscillation Function pro lámání třísek
Inteligentní funkce řízení posuvu, která pomocí řízené oscilace optimalizuje lámání třísek, zlepšuje stabilitu procesu obrábění a snižuje opotřebení nástrojů při soustružení náročných materiálů.
8kanálová kompenzace tepelného posuvu (8Ch. Thermal Displacement Compensation)
Pokročilý systém kompenzace teplotních deformací sleduje změny teploty na klíčových místech stroje a automaticky koriguje polohu os, čímž zajišťuje dlouhodobou přesnost obrábění.

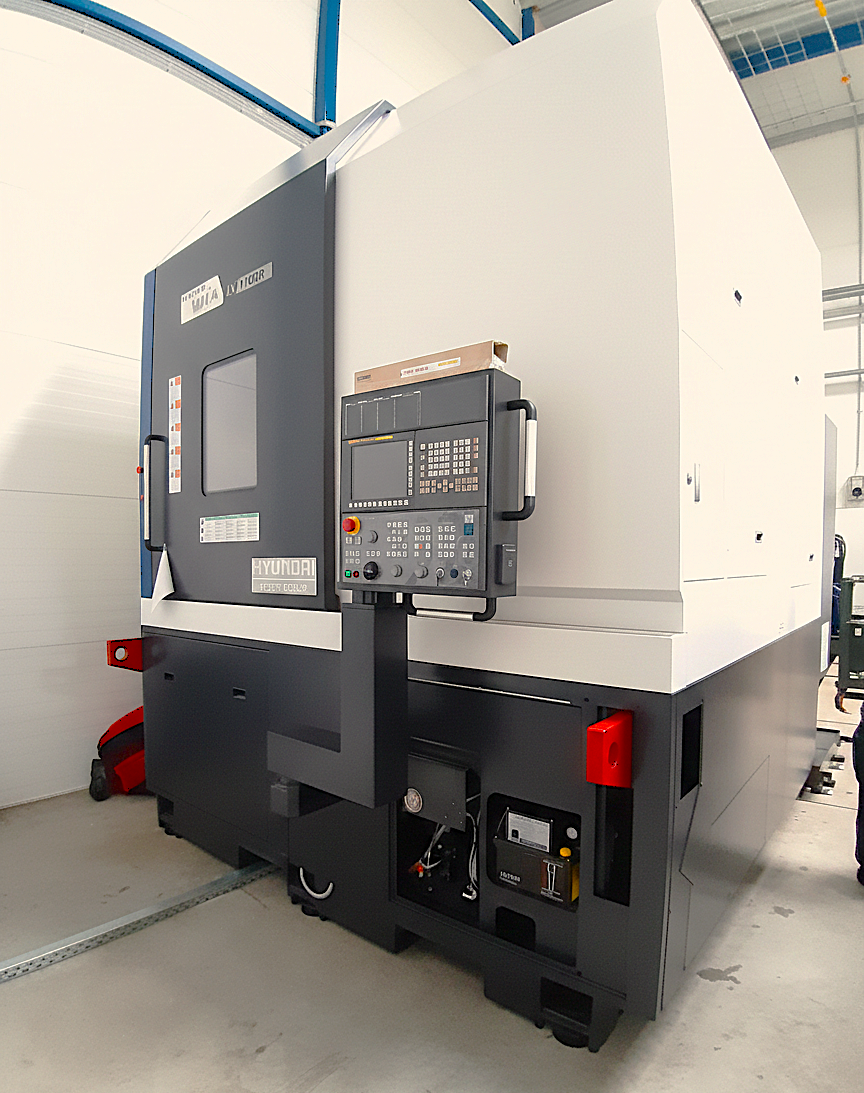

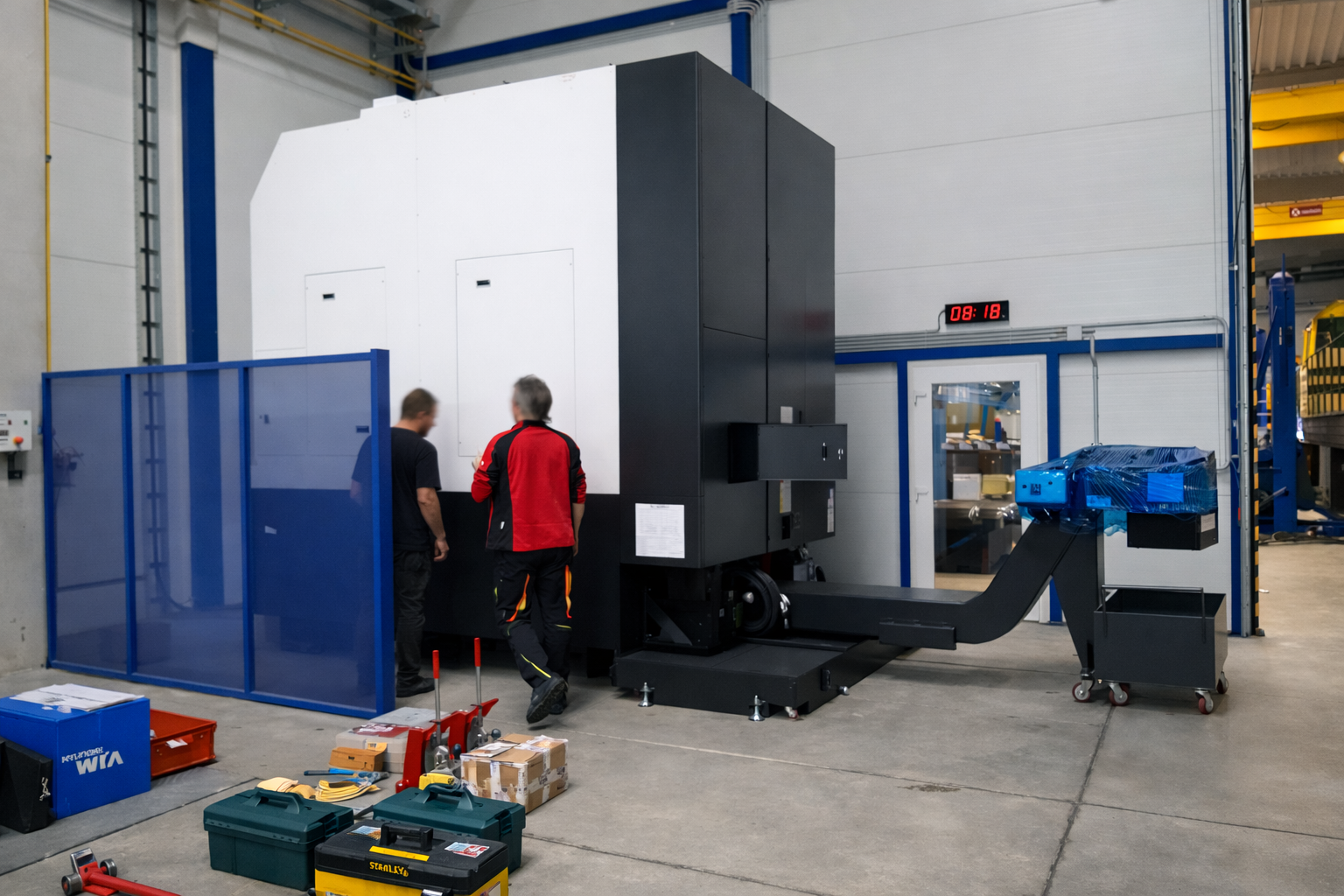

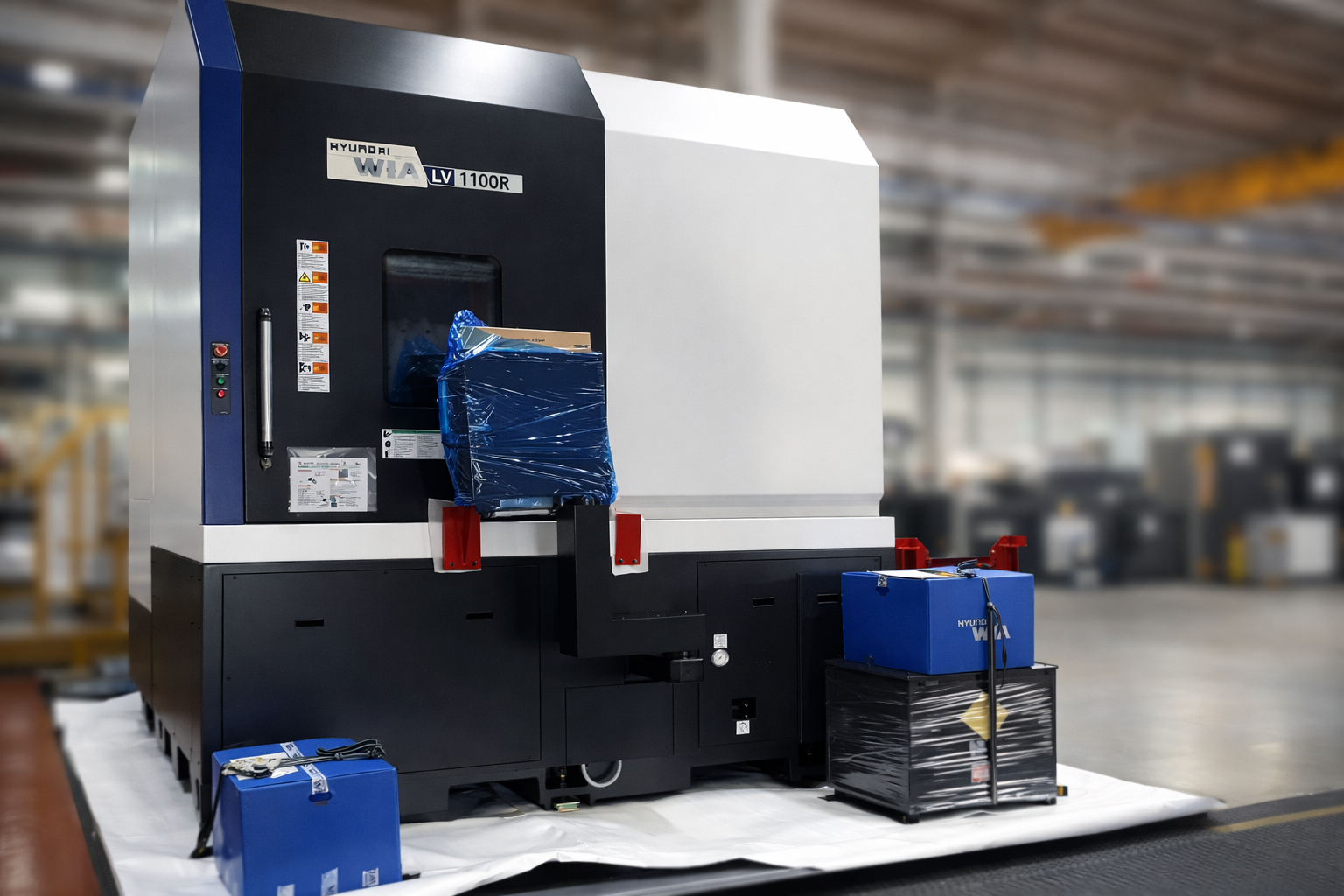

Fotogalerie
Katalog CNC stroje
Alternativní produkty

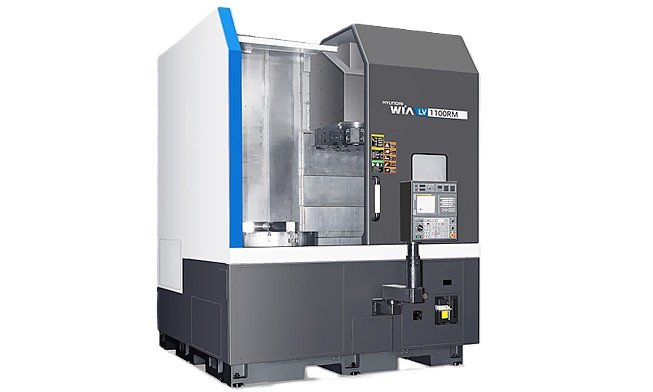

Karusel Hyundai WIA LV1100RM
Maximální obráběný průměr 1160 mm
Maximální obráběná délka 1000 mm
Karusel - LV1400
Maximální obráběný průměr 1400 mm
Maximální obráběná délka 850 mm
