Robustní vertikální CNC soustružnické centrum s poháněnými nástroji a výkonným vřetenem s vysokým krouticím momentem pro těžké a přesné obrábění složitých dílců

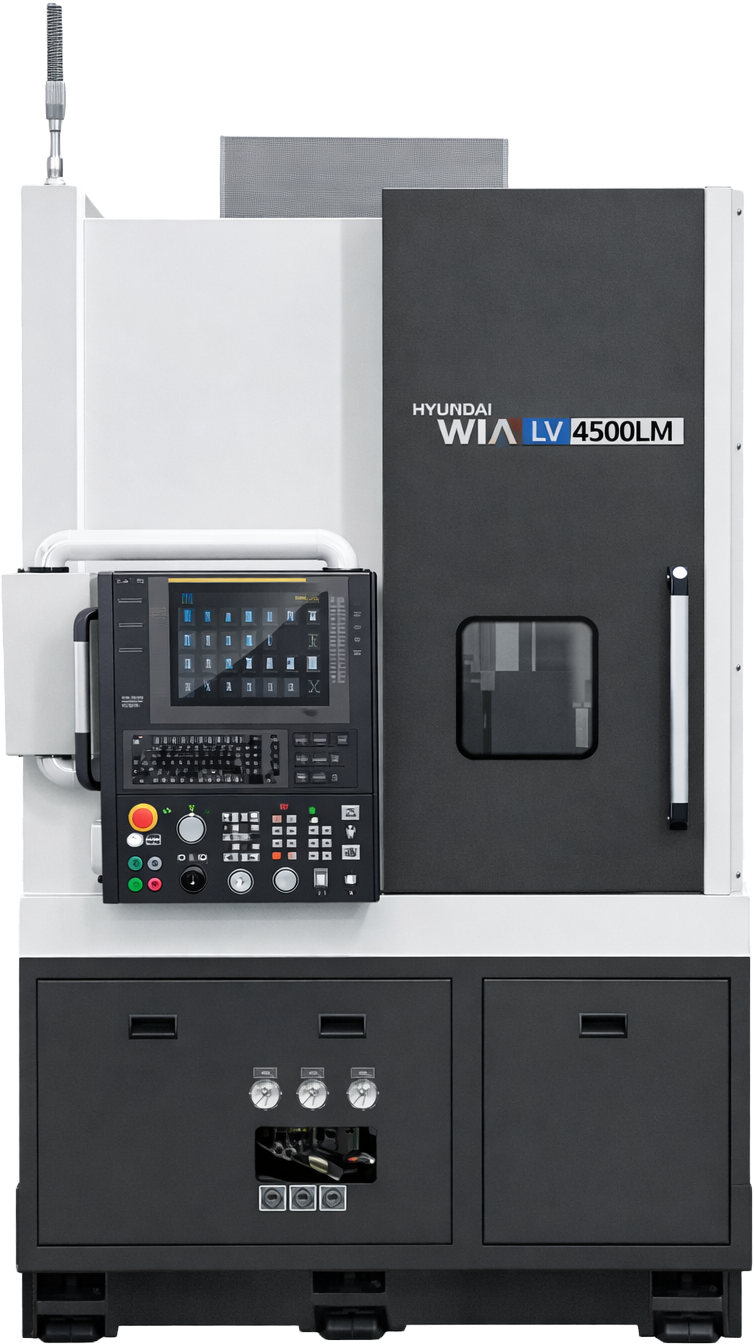

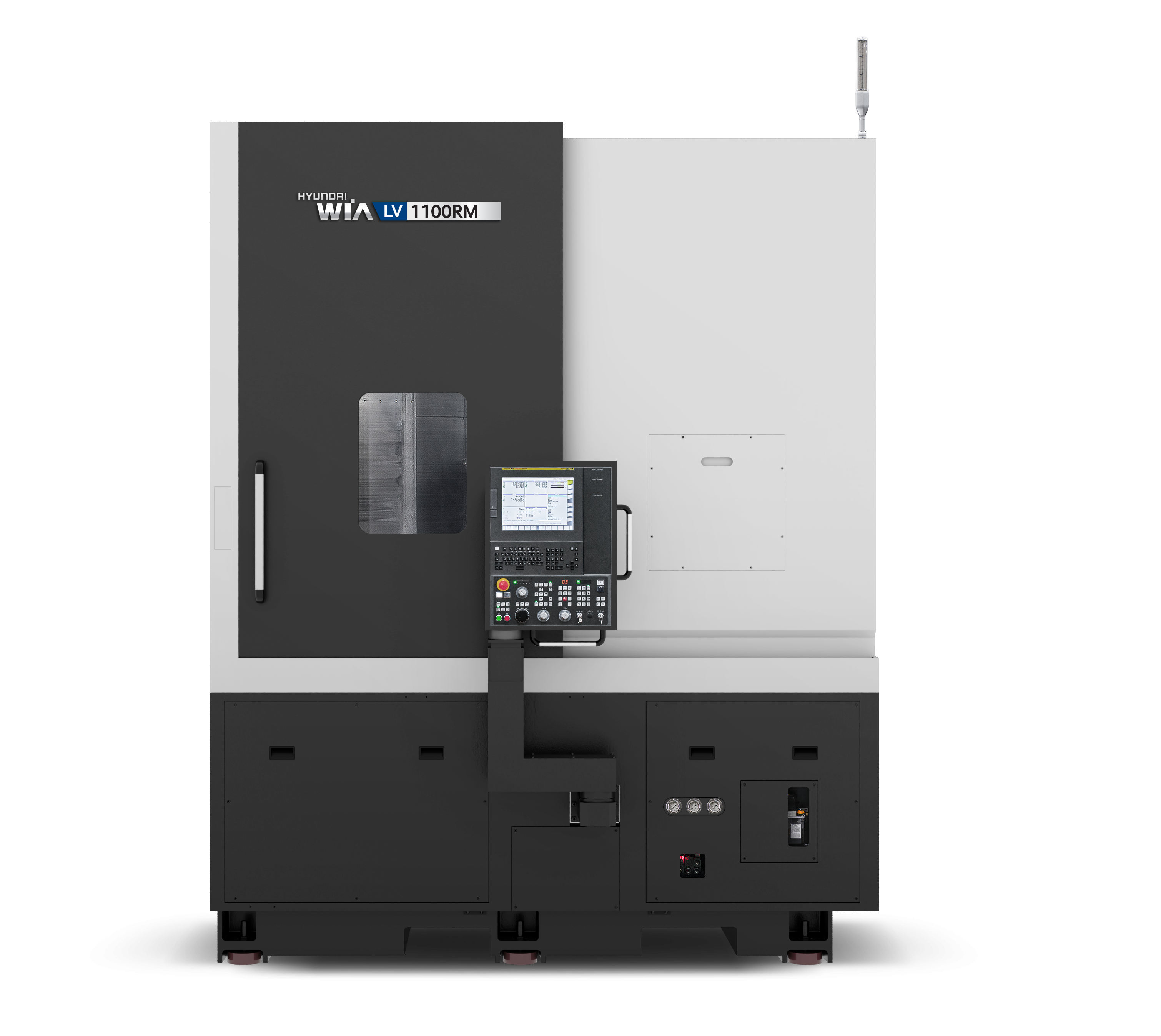

Hyundai WIA LV4500LM je vysoce výkonný a tuhý CNC karusel určený pro přesné a stabilní obrábění rozměrných a těžkých obrobků. Patří do řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navržené s důrazem na vysokou tuhost, dlouhodobou přesnost a spolehlivý provoz i při náročných výrobních podmínkách. Stroje této řady představují ideální řešení pro zákazníky, kteří požadují efektivní obrábění velkých dílců s vysokými nároky na kvalitu a stabilitu procesu.

Vertikální koncepce stroje zajišťuje stabilní upnutí obrobku, dobrou přístupnost pracovního prostoru jeřábem / robotem a vysokou procesní spolehlivost. Díky tomu je LV4500RM vhodný jak pro kusovou, tak i sériovou výrobu.

Hyundai WIA se pyšní více než 50letou tradicí výroby obráběcích strojů a klade dlouhodobě důraz na vlastní vývoj, precizní výrobu klíčových komponent i komplexní poprodejní podporu. Díky tomu nabízejí stroje této značky vysokou provozní spolehlivost, dlouhou životnost a konzistentní kvalitu obrábění, což z nich činí osvědčenou volbu pro průmyslové aplikace po celém světě.

Konstrukce stroje a celková tuhost

LV4500LM je robustní vertikální CNC soustružnické centrum navržené pro těžké a přesné obrábění středně velkých obrobků. Stroj je založen na masivním litinovém loži, které zajišťuje vysokou tuhost, stabilitu a účinné tlumení vibrací i při náročných hrubovacích operacích. Konstrukce je optimalizována pro dlouhodobě stabilní přesnost při kontinuálním zatížení. Lineární vedení přispívají k nízkému tření, vysoké dynamice posuvů a dlouhodobé přesnosti při zachování kompaktních rozměrů stroje.
Vertikální uspořádání stroje podporuje přirozené usazení dílce, snadnou manipulaci a je vhodné i pro automatizované zakládání.

Pracovní rozsah a upínání

Stroj umožňuje obrábění obrobků o maximálním průměru 495 mm a délce 465 mm. Standardně je vybaven upínacím sklíčidlem o průměru 12″, s možností rozšíření na 15″, což umožňuje bezpečné a stabilní upnutí rozměrnějších obrobků v širokém spektru aplikací. Jako standardní vybavení od nás také dostanete sadu měkých čelistí a nášlapné ovládání upínání sklíčidla.

Vřeteno, výkon a krouticí moment

Hlavní vřeteno je osazeno přesnými válečkovými a kosoúhlými ložisky a přes řemenici poháněno silným motorem FANUC. Výkon motoru vřetena a charakteristika krouticího momentu jsou dimenzovány tak, aby umožňovaly efektivní obrábění ocelových a litinových dílců při vysokém zatížení. Vysoký krouticí moment v kombinaci s přesně řízeným pohonem vřetena poskytuje stabilní řezné podmínky i při náročných hrubovacích operacích.

Posuvy os a nástrojový revolver

Rozjezdy os X / Z dosahují hodnot 320 mm / 495 mm, což umožňuje flexibilní obrábění rozměrných a vysokých dílců v rámci plně zakrytovaného pracovního prostoru stroje. Rychloposuvy os až 24 m/min zajišťují efektivní a plynulý pohyb při minimalizaci neproduktivních časů.
Oboustranně kotvený předpjatý kuličkový šroub minimalizuje tepelnou roztažnost a zaručuje dlouhodobou přesnost stroje.

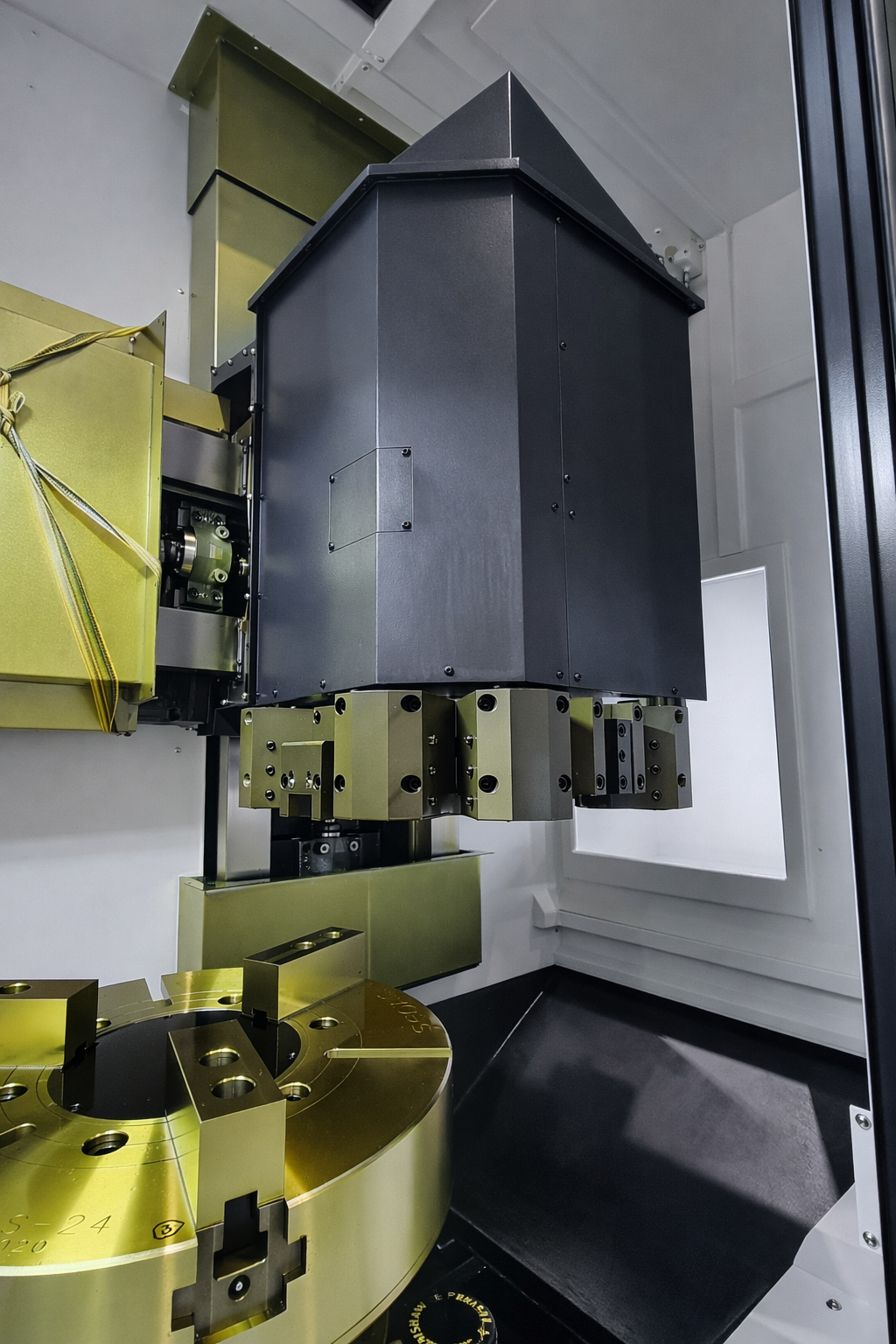

Stroj je vybaven 12polohovým servo-revolverem (BMT65), který umožňuje použití velkých soustružnických nástrojů i poháněných nástrojů pro vrtání, závitování a frézovací operace. Rychlá indexace nástrojů je optimalizována pro vysokou přesnost a stabilitu, a to i při použití nástrojů s vyšší hmotností určených pro těžké obrábění. Díky možnosti použití speciálních rotačních nástrojů, vícenásobných držáků a excentrických rotačních nástrojů umožňuje LV4500LM integraci více technologických operací na jednom stroji. Jako standardní vybavení od nás také dostanete redukční pouzdra do revolveru na nástroje různých průměrů.

Další konstrukční a technologické výhody:

• Válečkové lineární vedení os poskytuje vysokou přesnost a rychlost polohování a účinně tlumí vibrace při náročných soustružnických operacích, což přispívá k dlouhé životnosti stroje i nástrojů.
• Dvoustupňový hydraulický systém řízení upínací síly sklíčidla umožňuje přepínání mezi vysokým upínacím tlakem pro hrubovací operace a sníženým tlakem pro přesné dokončovací obrábění, čímž se omezuje deformace obrobku (opce).
• Optimalizovaná konstrukce lože a pracovního prostoru zajišťuje plynulý a efektivní odvod třísek a chladicí kapaliny a napomáhá stabilním tepelným podmínkám během obrábění.
• Řídicí systém FANUC i Series – Smart Plus, nabízí přehledné a intuitivní ovládání doplněné o speciální software Hyundai WIA, vysokou provozní spolehlivost a podporu pokročilých obráběcích funkcí včetně řízení osy C s přesností 0,001° a poháněných nástrojů.
