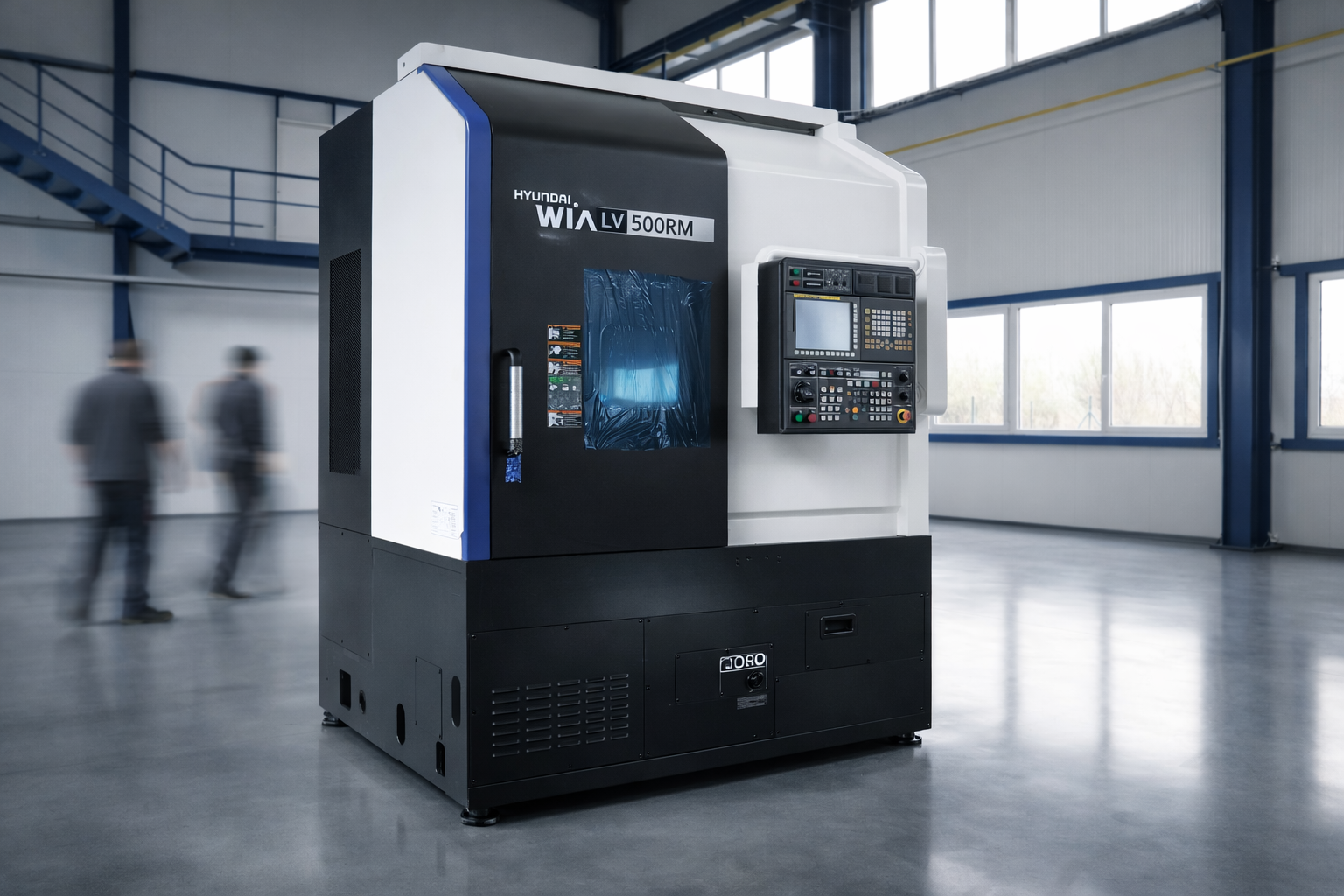

Kompaktní a vysoce přesné vertikální CNC soustružnické centrum s poháněnými nástroji, určené pro efektivní obrábění středně velkých a složitých obrobků. Stroj kombinuje robustní konstrukci, moderní řízení a možnost integrace soustružnických a frézovacích operací do jednoho pracovního cyklu, čímž výrazně zvyšuje produktivitu výroby.

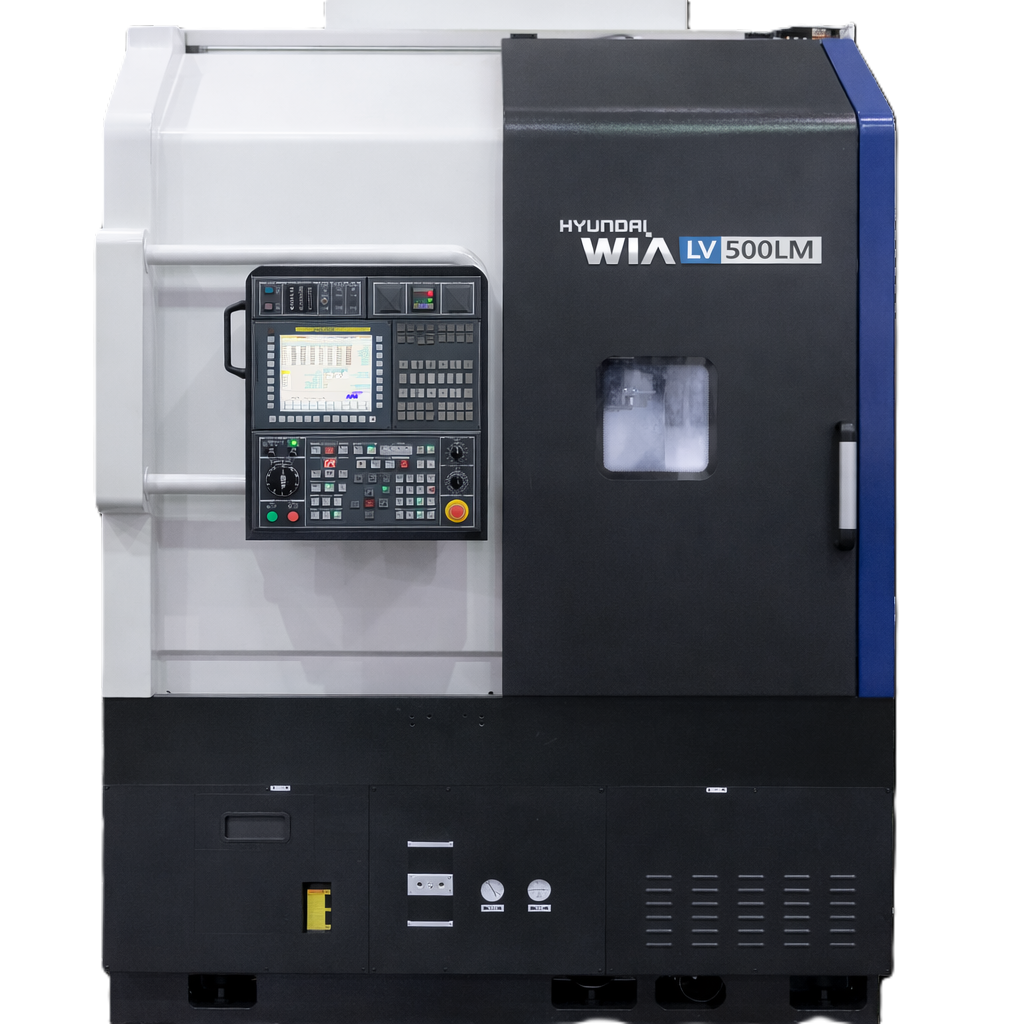

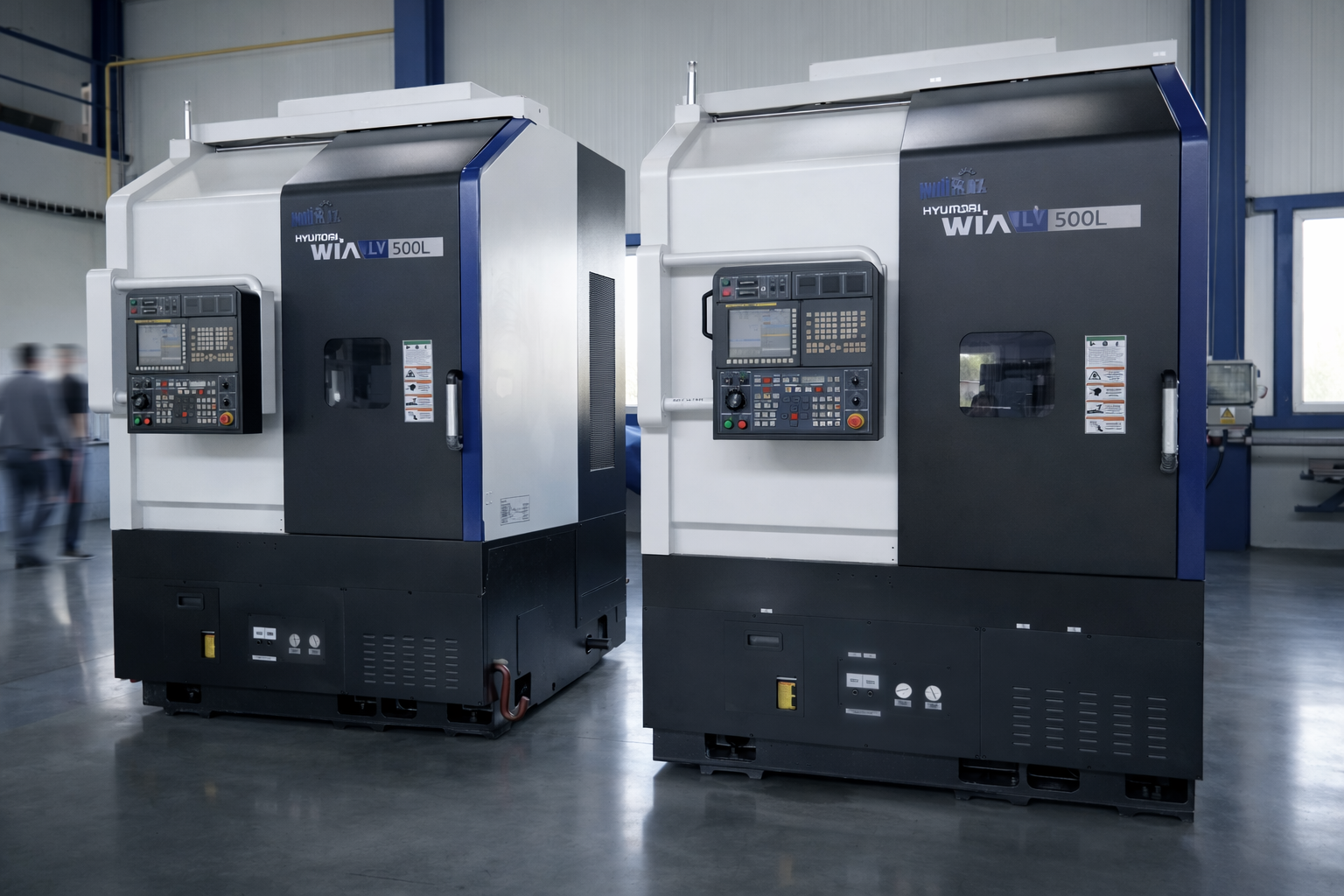

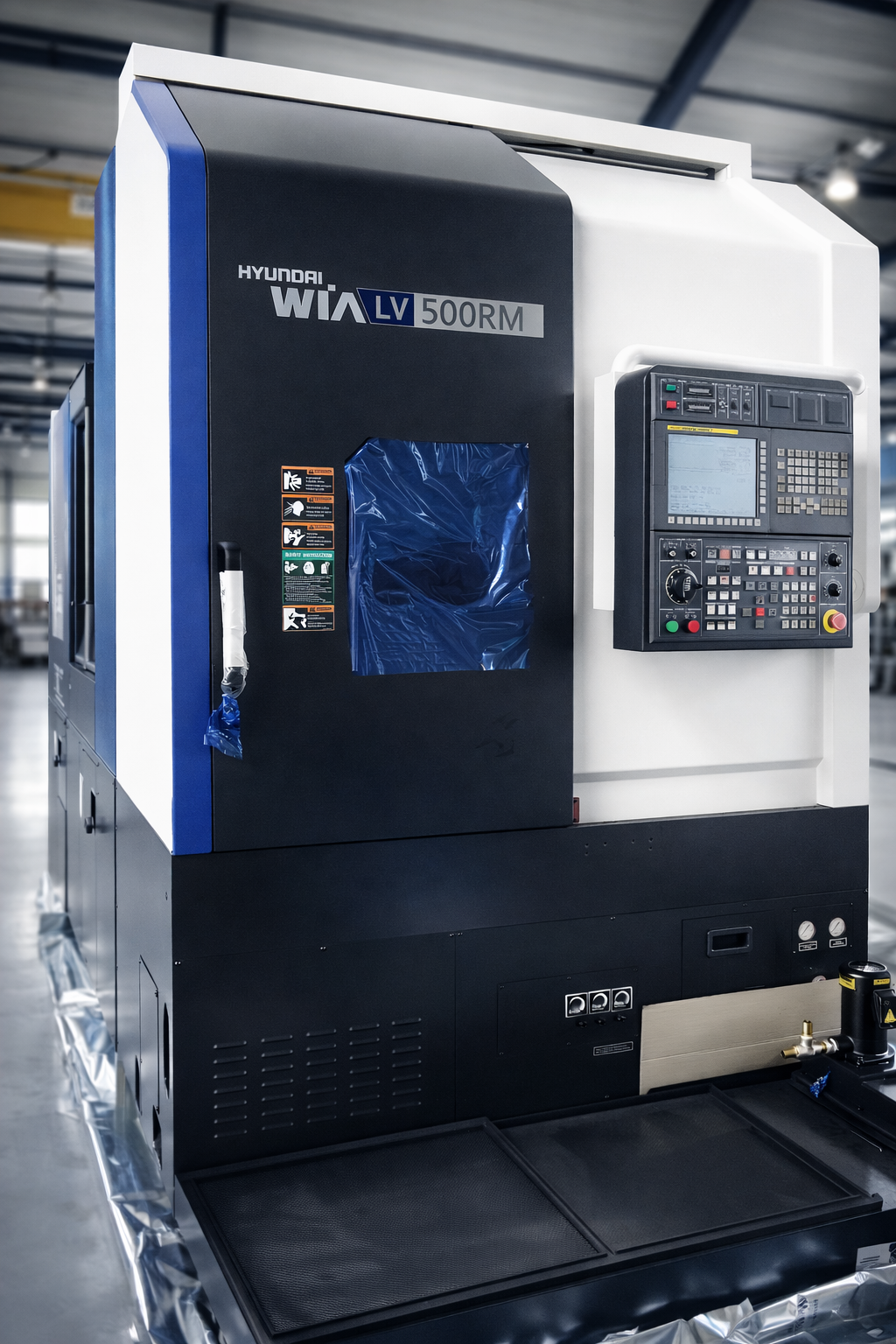

Hyundai WIA LV500LM je vysoce výkonný CNC karusel určený pro přesné a stabilní obrábění rozměrných a těžkých obrobků. Patří do řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navržené s důrazem na vysokou tuhost, dlouhodobou přesnost a spolehlivý provoz i při náročných výrobních podmínkách. Stroje této řady představují ideální řešení pro zákazníky, kteří požadují efektivní obrábění velkých dílců s vysokými nároky na kvalitu a stabilitu procesu.

Vertikální koncepce těchto strojů zajišťuje stabilní upnutí obrobku, snadnou manipulaci a vysokou procesní spolehlivost, což činí LV500LM ideálním řešením pro sériovou i kusovou výrobu.

Hyundai WIA klade dlouhodobě důraz na vlastní vývoj, výrobu klíčových komponent i komplexní poprodejní podporu. Díky tomu nabízejí stroje této značky vysokou provozní spolehlivost, dlouhou životnost a konzistentní kvalitu obrábění, což z nich činí osvědčenou volbu pro průmyslové aplikace po celém světě.

Konstrukce stroje a celková tuhost

LV500RM využívá pevnou vertikální konstrukci s lineárními vedeními os X a Z, která zajišťují vysokou přesnost polohování, plynulý pohyb a stabilní chod při obrábění. Konstrukce stroje je optimalizována pro kombinované soustružnicko-frézovací operace a umožňuje dosažení vysoké opakovatelnosti i při dynamickém zatížení. Lineární vedení přispívají k nízkému tření, vysoké dynamice posuvů a dlouhodobé přesnosti při zachování kompaktních rozměrů stroje.

Pracovní rozsah a upínání

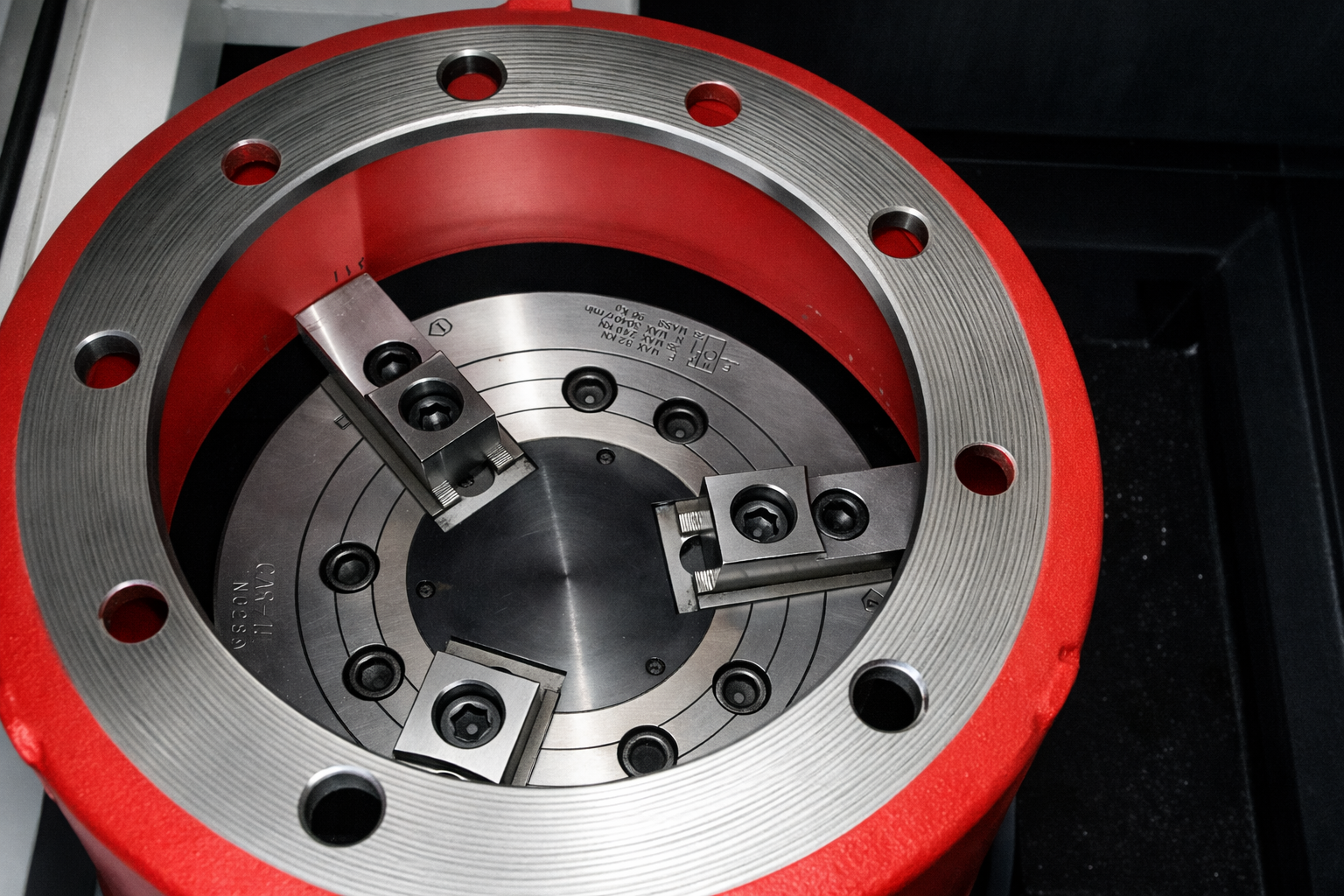

Stroj je určen pro obrábění obrobků o maximálním průměru 550 mm a maximální výšce 600 mm. Standardně je vybaven upínacím sklíčidlem o průměru 15″ (381 mm), které zajišťuje bezpečné a stabilní upnutí obrobků při různých typech operací. Volitelně je možné stroj dodat s vřetenem 18″.

Vertikální uspořádání umožňuje efektivní využití pracovního prostoru a je vhodné i pro automatizované zakládání obrobků.

Vřeteno a poháněné nástroje

Hlavní vřeteno dosahuje maximálních otáček až 2 000 ot./min a je navrženo pro stabilní přenos výkonu při soustružnických operacích. Pro kombinované operace je stroj vybaven poháněnými nástroji s maximálními otáčkami až 3 000 ot./min, které umožňují vrtání, závitování a frézování bez nutnosti přepnutí na jiný stroj. Tato konfigurace podporuje vysokou flexibilitu výroby a výrazně zkracuje výrobní časy.

Stroj je vybaven řízenou osou C s přesností až 0,001°, která umožňuje přesné polohování obrobku při frézovacích, vrtacích a polohovacích operacích. Díky tomu je možné provádět složité kombinované operace s vysokou přesností a opakovatelností.

Výkon a krouticí moment

Hlavní vřeteno stroje LV500LM je navrženo pro stabilní přenos výkonu a dostatečný krouticí moment při soustružnických operacích v rámci své velikostní kategorie. Charakteristika pohonu umožňuje efektivní obrábění běžných i náročnějších materiálů při hrubovacích i dokončovacích operacích. Vyvážený poměr výkonu a krouticího momentu zajišťuje plynulý chod stroje, stabilní řezné podmínky a spolehlivý výkon i při vyšších záběrech nástroje, aniž by docházelo ke ztrátě přesnosti nebo kvality povrchu. Stroj je možné vyrobit s 3 typy motorů, které se liší výkonem a krouticím momentem.

Posuvy os a nástrojový revolver

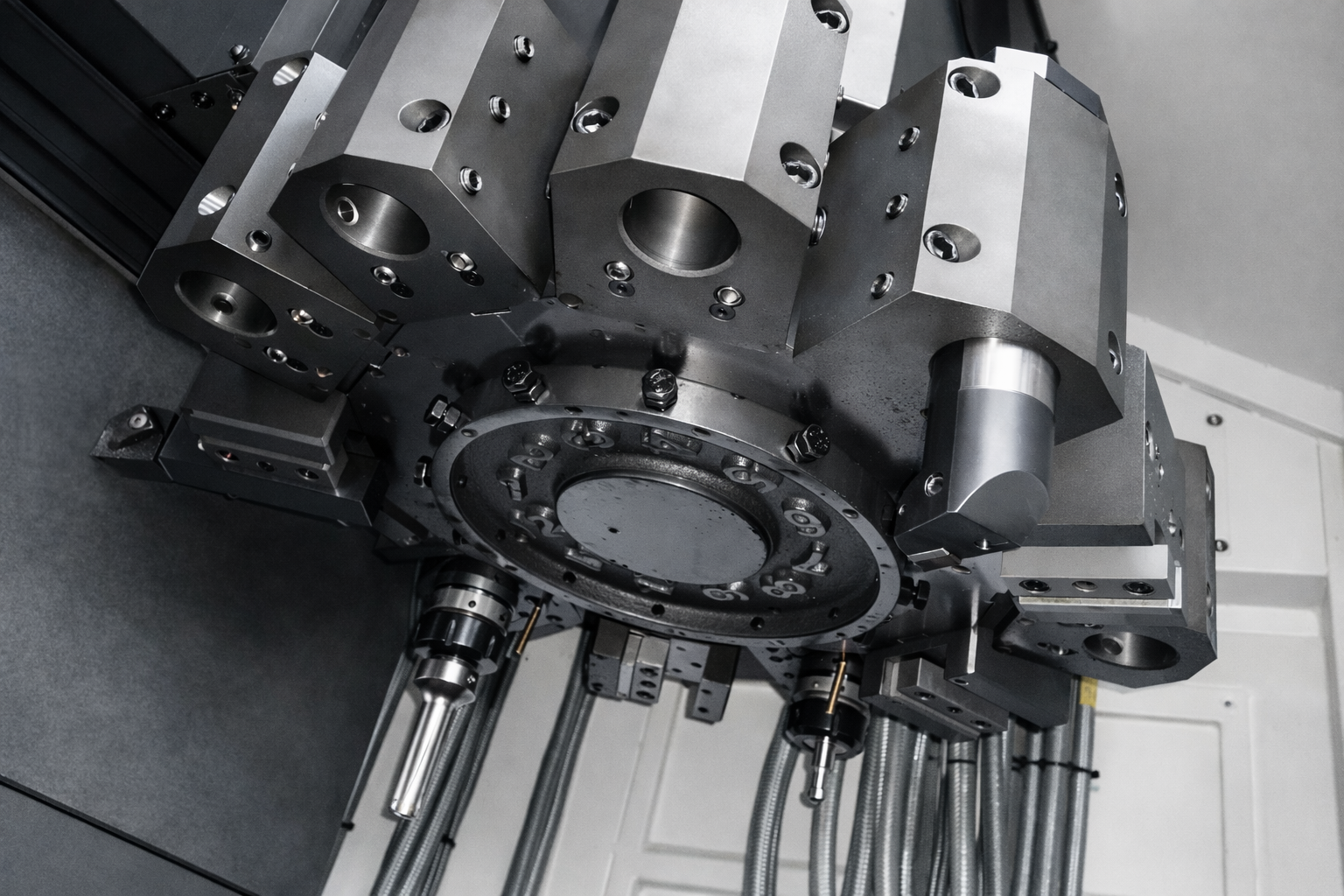

Rozjezdy os X / Z dosahují 325 / 625 mm. Rychloposuvy os až 20 m/min (X) a 18 m/min (Z) zajišťují rychlé přesuny a minimalizují neproduktivní časy. Verze LM je standardně vybavena 12polohovým servo-revolverem BMT75, který podporuje použití výkonných soustružnických i poháněných nástrojů. Revolver je optimalizován pro vysokou přesnost indexace a stabilitu při obrábění.

Automatizace a výrobní integrace

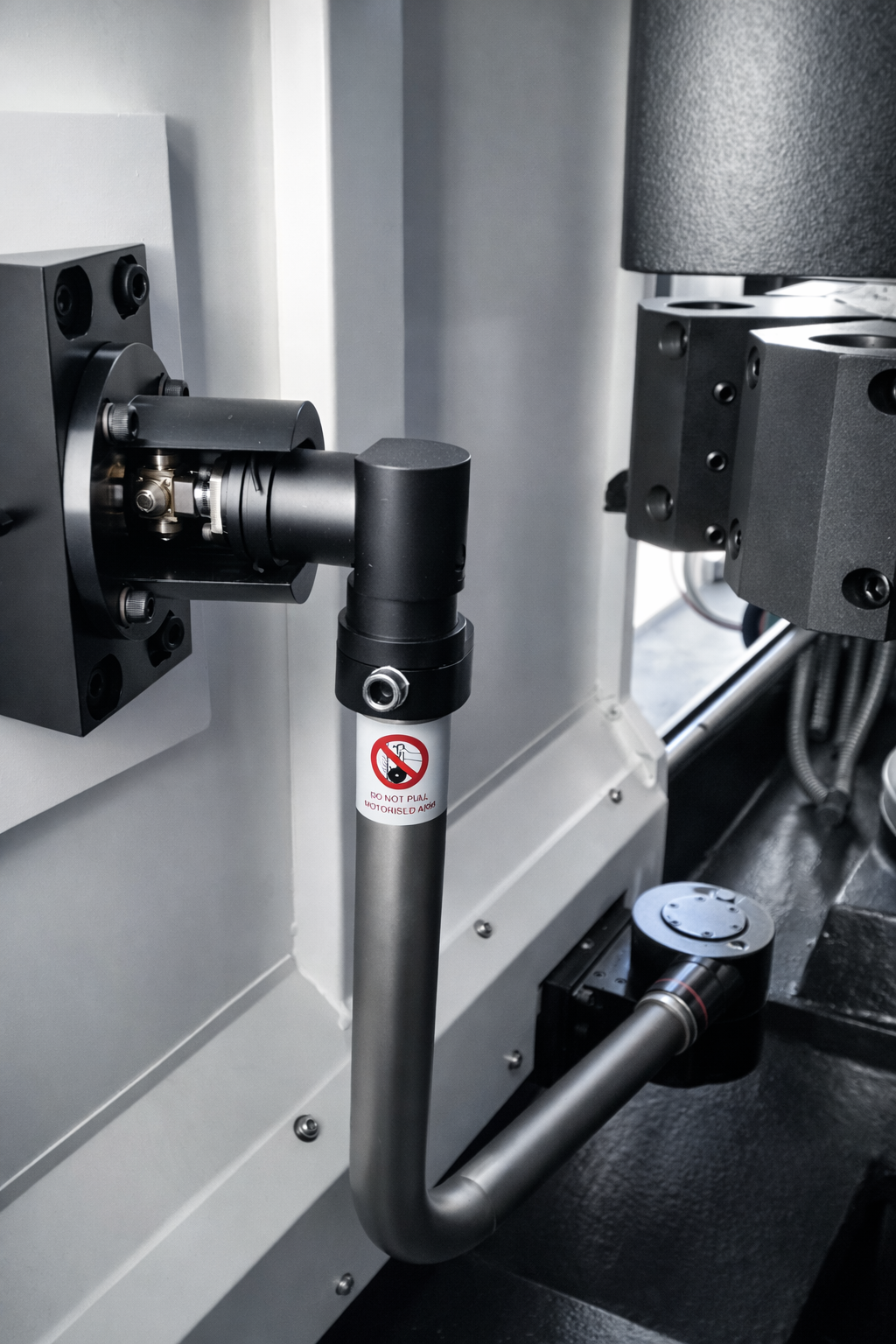

Díky své kompaktní vertikální koncepci je LV500LM vhodný pro integraci do automatizovaných výrobních linek. Konstrukce stroje umožňuje snadné propojení s robotickými zakladači, měřicími systémy a dalšími periferiemi, což podporuje bezobslužný nebo poloautomatický provoz. Stroj se vyrábí v Pravé ('R') a levé ('L') verzi tak, aby efektivně využil výrobní prostor a minimalizoval přesuny obsluhy a materiálu po pracovišti.

Další konstrukční a technologické výhody:

• Dvouúrovňový hydraulický systém upínání umožňuje vysoký upínací tlak při hrubování a snížený tlak při dokončovacích operacích.

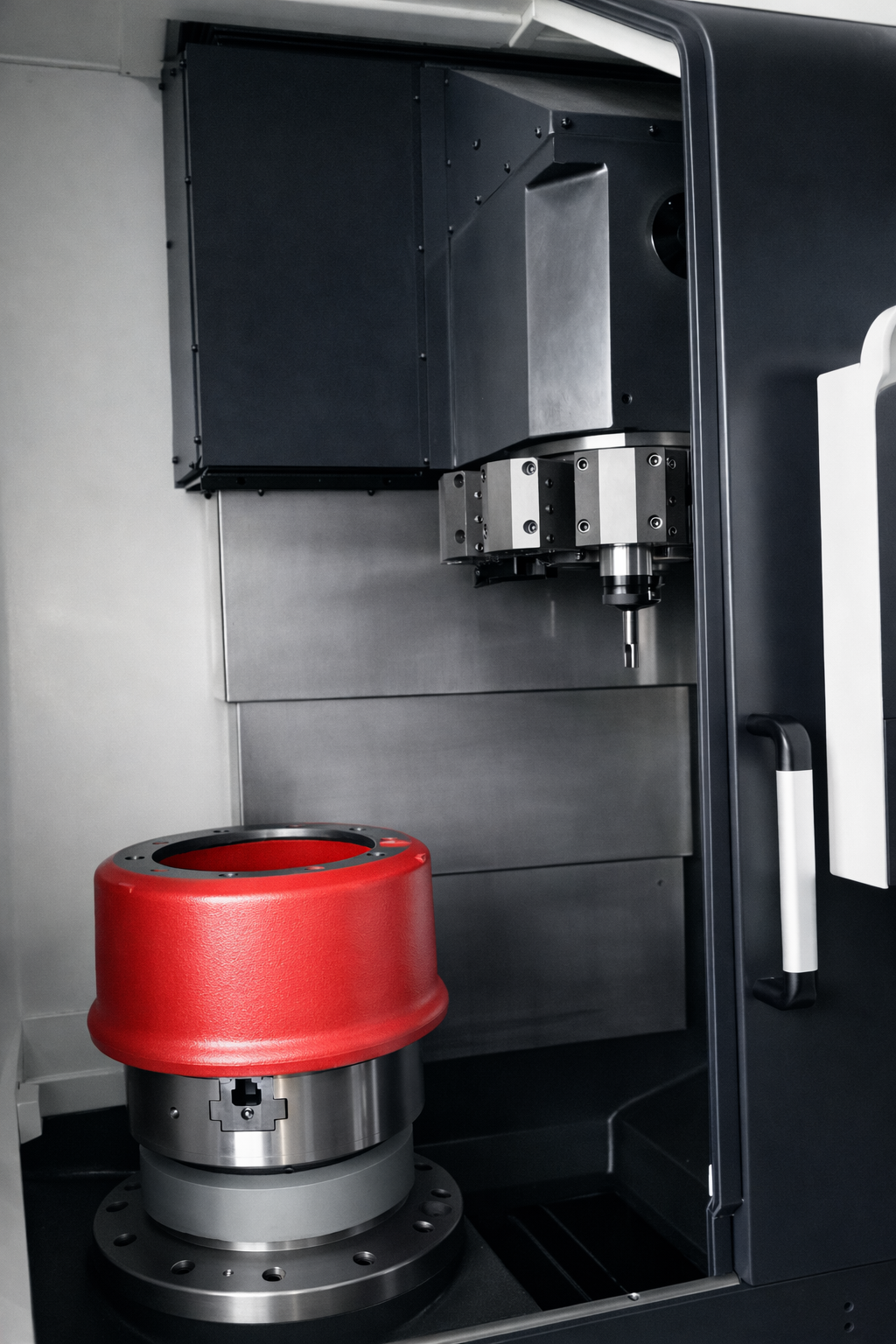

• Optimalizovaný tvar lože a vnitřního prostoru podporuje efektivní odvod třísek a chladicí kapaliny, čímž se snižují tepelné deformace.
• Řídicí systém FANUC i Series - Smart Plus nabízí intuitivní ovládání, vysokou spolehlivost a podporu pokročilých obráběcích funkcí.
• Systém je doplněn o speciální software Hyundai WIA, který zjednodušuje práci se strojem a programování.
