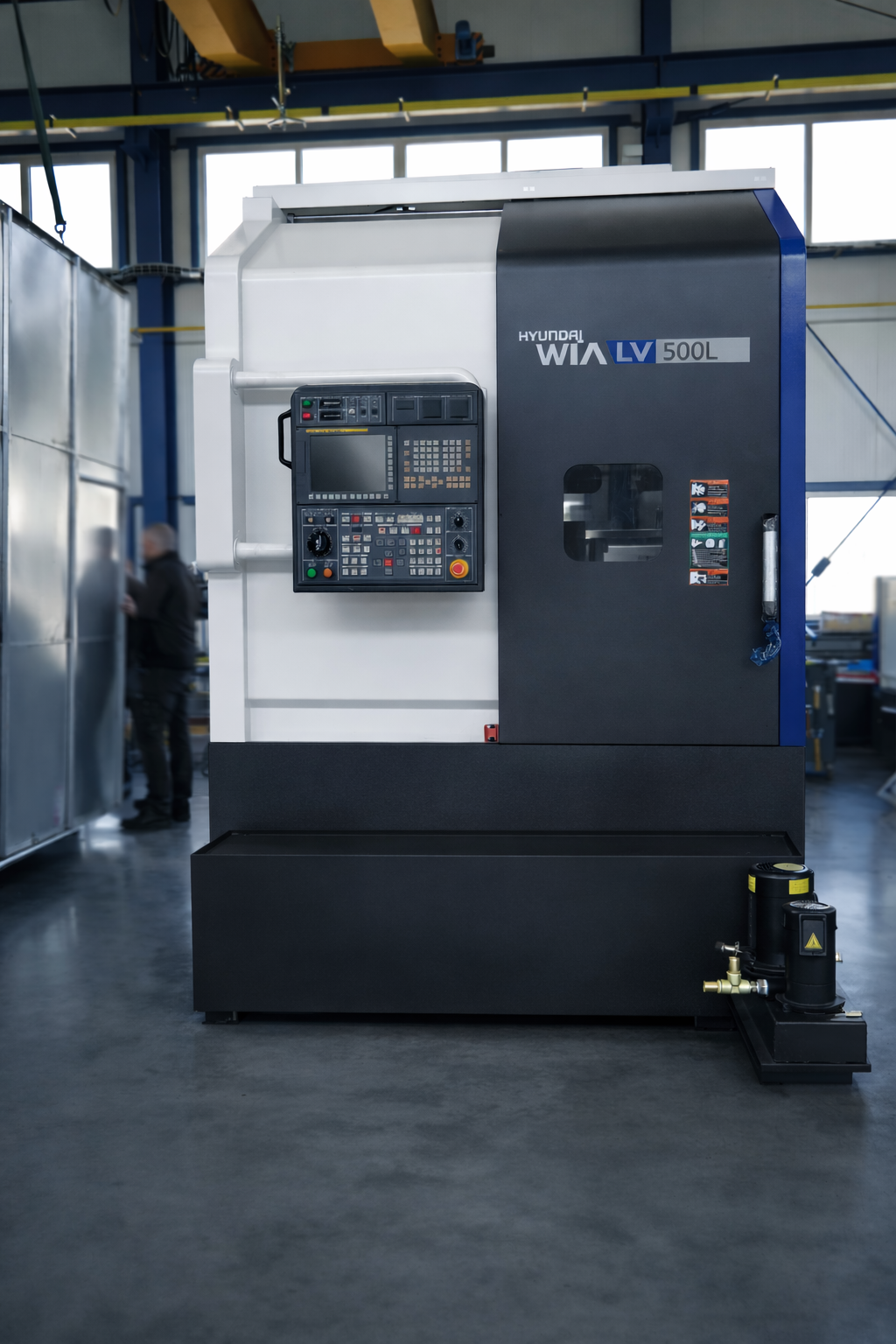

Kompaktní a vysoce přesný vertikální CNC soustruh určený pro efektivní obrábění středně velkých obrobků. Hyundai WIA LV500L je ideální volbou pro zákazníky, kteří hledají robustní a spolehlivý karusel pro čistě soustružnické operace bez potřeby poháněných nástrojů. Stroj kombinuje stabilní konstrukci, moderní řízení a vysokou provozní efektivitu při nízkých provozních nákladech.

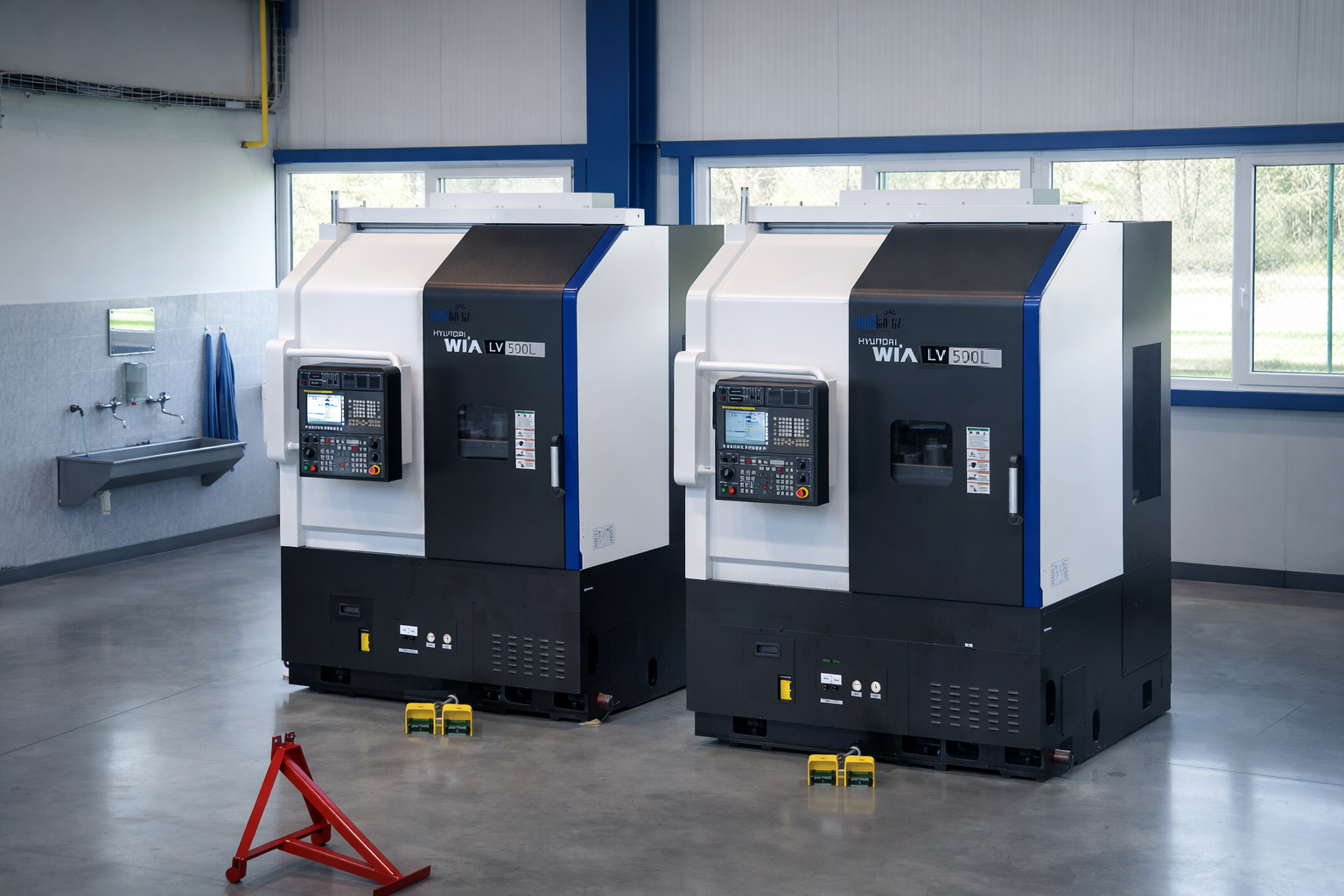

Hyundai WIA LV500L je vysoce výkonný vertikální CNC soustruh (karusel) určený pro přesné a stabilní obrábění středně velkých a rozměrnějších obrobků. Patří do osvědčené řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000. Tato řada je navržena s důrazem na vysokou tuhost, dlouhodobou přesnost a spolehlivý provoz i při náročných výrobních podmínkách.

Vertikální koncepce stroje zajišťuje stabilní upnutí obrobku, dobrou přístupnost pracovního prostoru a vysokou procesní spolehlivost. Díky tomu je LV500R vhodný jak pro kusovou, tak i sériovou výrobu v aplikacích zaměřených na efektivní soustružení bez potřeby frézovacích operací.

Výrobce Hyundai WIA klade dlouhodobě důraz na vlastní vývoj, výrobu klíčových komponent a komplexní poprodejní podporu. Výsledkem jsou stroje s vysokou provozní spolehlivostí, dlouhou životností a konzistentní kvalitou obrábění, které se úspěšně uplatňují v průmyslových provozech po celém světě.

Konstrukce stroje a celková tuhost

Hyundai WIA LV500L využívá pevnou vertikální konstrukci s masivním litinovým ložem a litinovým sloupem osazeným lineárními vedeními os X a Z, která zajišťují vysokou přesnost polohování, plynulý pohyb a stabilní chod při soustružení. Konstrukce stroje je optimalizována pro dlouhodobě stabilní obrábění s vysokou opakovatelností a nízkými vibracemi, a to i při vyšším zatížení.
Lineární vedení přispívají k nízkému tření, vysoké dynamice posuvů a dlouhodobé přesnosti při zachování kompaktních rozměrů stroje.

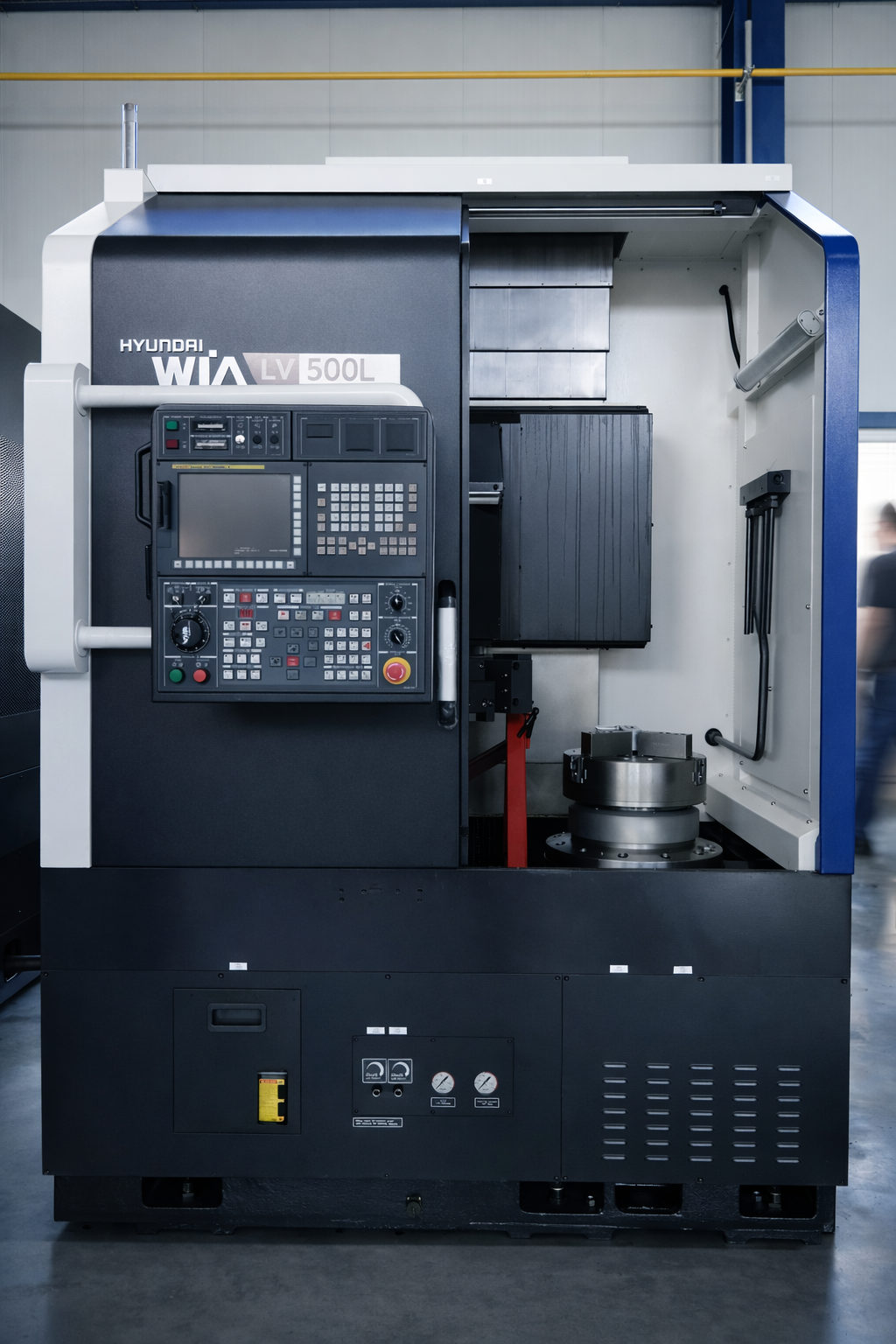

Pracovní rozsah a upínání

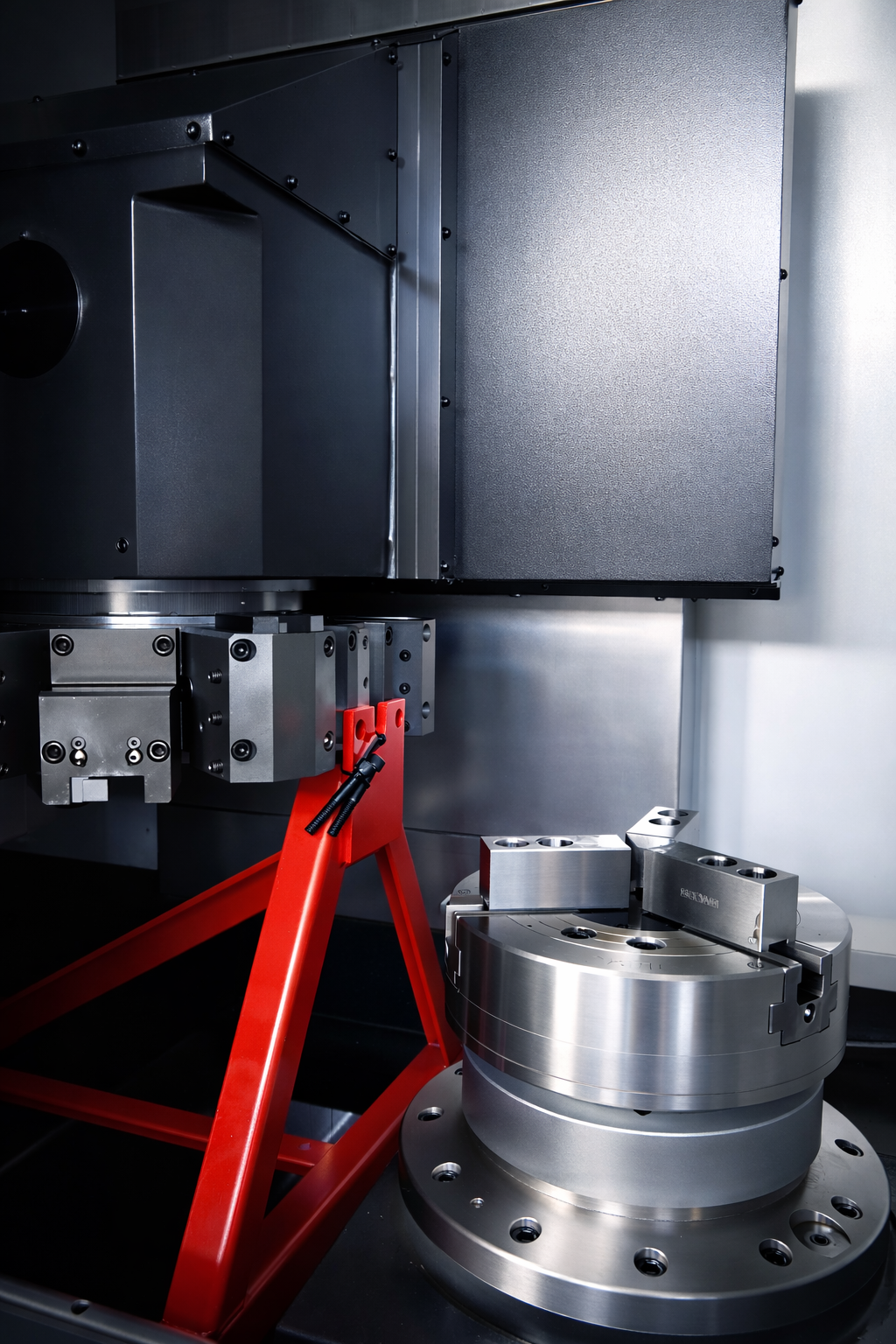

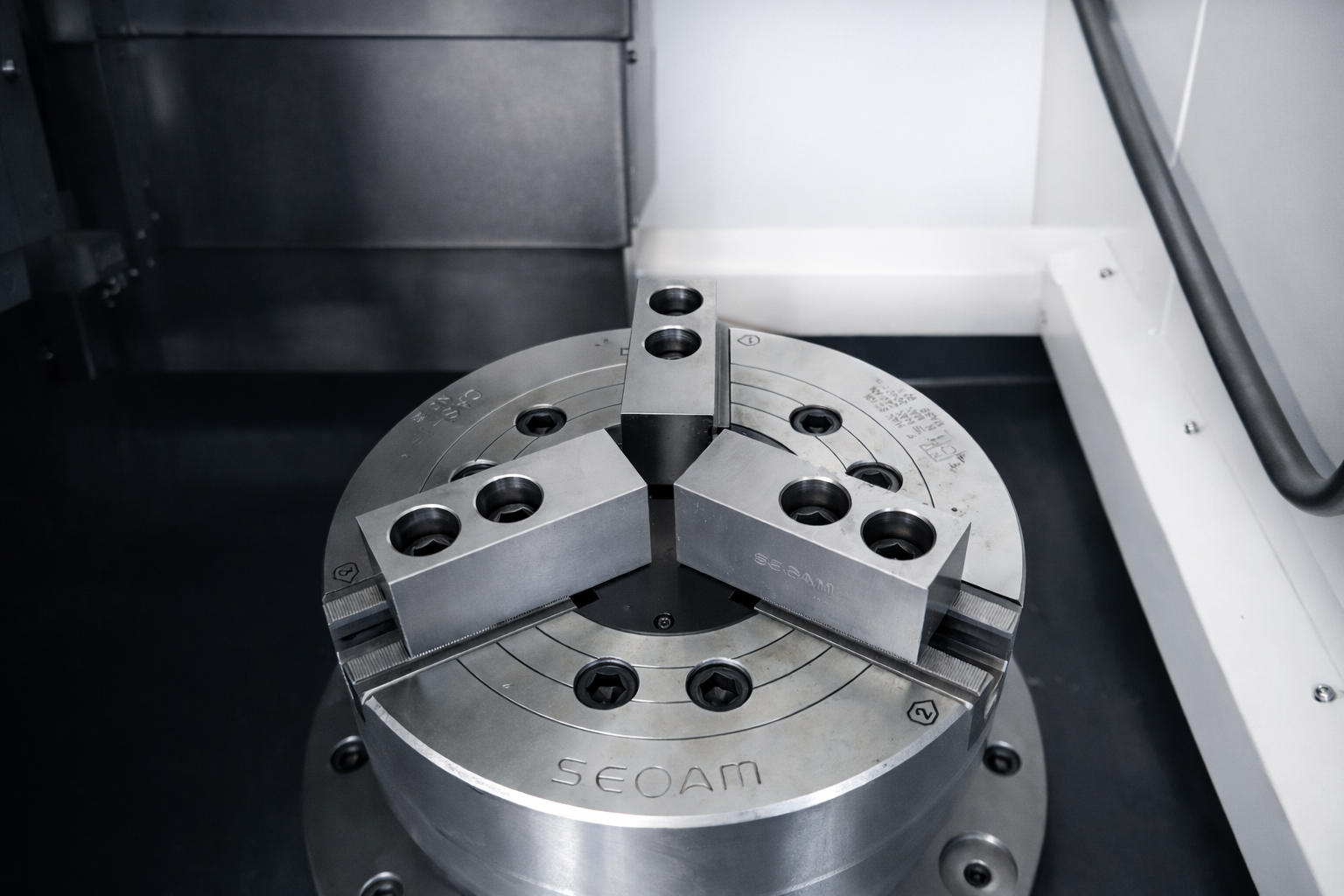

Stroj je určen pro obrábění obrobků o maximálním průměru 550 mm a maximální výšce 600 mm. Standardně je osazen sklíčidlem o průměru 15″ (381 mm), které zajišťuje bezpečné a stabilní upnutí těžkých obrobků. Volitelně je možné stroj dodat se sklíčidlem 18″.
Vertikální uspořádání stroje podporuje přirozené usazení dílce, snadnou manipulaci a je vhodné i pro automatizované zakládání.  Jako standardní vybavení od nás také dostanete sadu měkých čelistí a nášlapné ovládání upínání sklíčidla.

Vřeteno, výkon a krouticí moment

Hlavní vřeteno soustruhu LV500L dosahuje maximálních otáček až 2 000 ot./min a je navrženo pro stabilní přenos výkonu a minimalizaci vibrací při soustružnických operacích. Pohon vřetena je k dispozici ve více výkonových variantách podle požadavků Vaší aplikace. Standardní provedení nabízí výkon až 26 kW. Volitelně je dostupná i varianta se silnějším motorem (až 30 kW) a upravenou charakteristikou pro vyšší krouticí moment při nižších otáčkách.

Maximální krouticí moment dosahuje 970 N·m ve standardním provedení a až 1619 N·m dle konfigurace motoru a převodů. Takovýto výkon umožňuje stabilně provádět hrubovací i dokončovací operace při obrábění ocelí, litiny i dalších tuhých materiálů. Vyvážený poměr výkonu a momentu zajišťuje plynulý chod stroje, stabilní řezné podmínky a dlouhodobou přesnost obrábění i při vyšším zatížení a při vyšších záběrech nástroje, aniž by docházelo ke ztrátě přesnosti nebo kvality povrchu.

Posuvy os a nástrojový revolver

Rozjezdy os X / Z činí 325 / 625 mm. Rychloposuvy dosahují až 20 m/min v ose X a 18 m/min v ose Z, což zajišťuje rychlé přesuny a omezení neproduktivních časů.

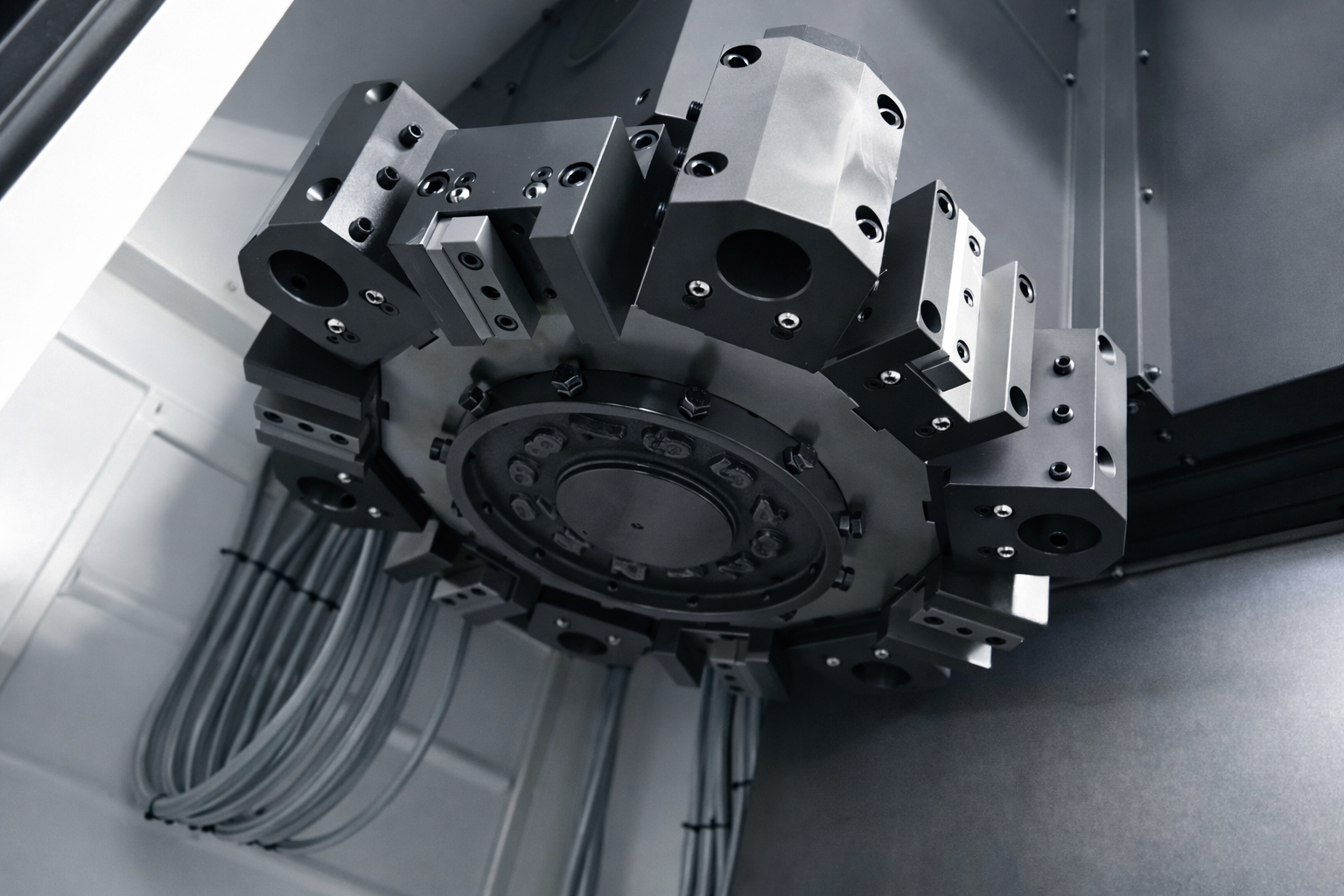

Stroj je standardně vybaven 8polohovým servo-revolverem s možností rozšíření až na 12 nástrojových pozic, který je optimalizovaným pro přesnou indexaci a stabilní upnutí soustružnických nástrojů. Jako standardní vybavení od nás také dostanete redukční pouzdra do revolveru na nástroje různých průměrů.

Automatizace a výrobní integrace

Díky své kompaktní vertikální koncepci je LV500L vhodný pro integraci do automatizovaných výrobních linek. Konstrukce stroje umožňuje snadné propojení s robotickými zakladači, měřicími systémy a dalšími periferiemi, což podporuje bezobslužný nebo poloautomatický provoz. Stroj se vyrábí v pravé ('R') a levé ('L') verzi tak, aby efektivně využil výrobní prostor a minimalizoval přesuny obsluhy a materiálu po pracovišti.

Další konstrukční a technologické výhody:

• Dvoustupňový hydraulický systém upínání sklíčidla umožňuje přizpůsobit upínací sílu hrubovacím i dokončovacím operacím.

• Optimalizovaný tvar pracovního prostoru a vyspělý systém chlazení podporuje efektivní odvod třísek a chladicí kapaliny a přispívá k teplotní stabilitě stroje.

• Řídicí systém FANUC i Series – Smart Plus nabízí vysokou spolehlivost, přehledné ovládání a podporu pokročilých soustružnických funkcí.

• Doplňkový software Hyundai WIA zjednodušuje obsluhu stroje a tvorbu programů.
