HYUNDAI WIA XM3100S: Pokročilý multifunkční stroj pro moderní obrábění

Multiprocesní soustružnické centrum HYUNDAI WIA XM3100S je robustní obráběcí centrum s protivřetenem pro komplexní díly z obou stran.

HYUNDAI WIA XM3100S je vysoce výkonný stroj určený pro komplexní soustružnicko-frézovací operace s možností obrábění z obou stran díky integrovanému protivřetenu. Díky rozsáhlým pojezdům, tuhé konstrukci a silnému vřetenu je ideální volbou pro větší a těžší díly ve výrobě forem, automotive, energetiky a náročném všeobecném strojírenství.

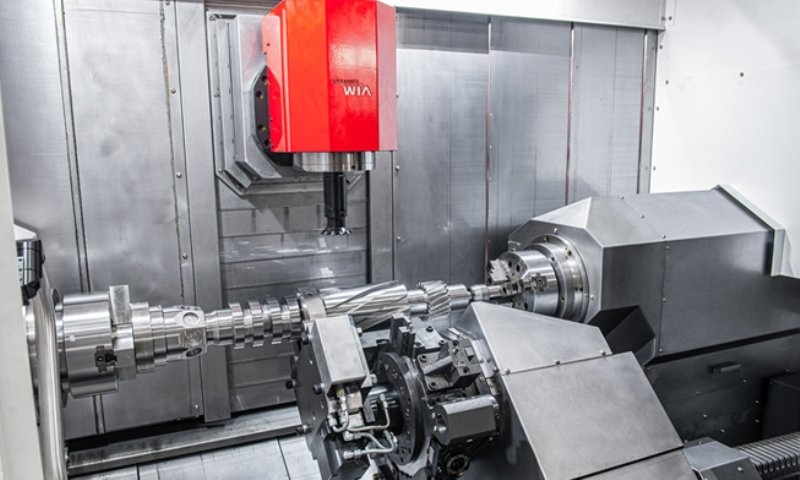

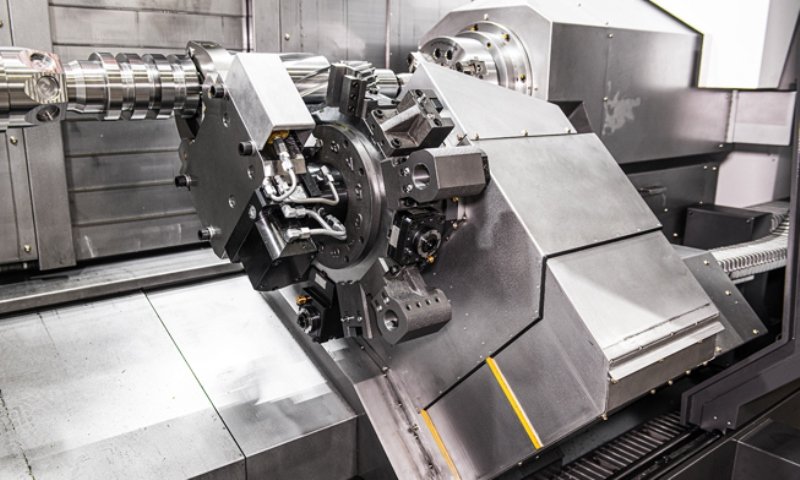

Frézovací hlava s B-osou a revolver s poháněnými nástroji umožňují plynulé pětiosé obrábění v jednom upnutí. Obrobek lze automaticky předat mezi vřeteny, čímž se eliminují mezioperační manipulace.

Popis produktu

  • Protivřeteno pro automatické obrábění z druhé strany
  • Výkonná frézovací hlava s B-osou ±120° pro komplexní tvary
  • Silné vřeteno: výkon až 30 kW, krouticí moment 1262 Nm
  • Pojezdy ve všech osách včetně Y-osy (300 mm)
  • Rychloposuvy až 48 m/min pro vyšší produktivitu

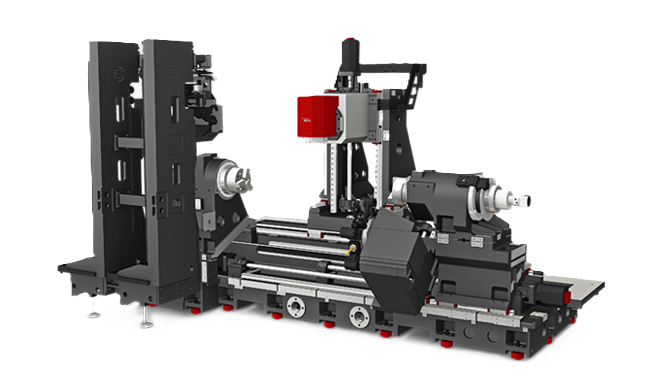

  • Vysoká tuhost a přesnost díky robustní konstrukci

Stroj je navržen pro náročné dílce vyžadující vysoký úběr materiálu, obrábění z více stran a minimalizaci prostojů. Ideální do náročné kusové i sériové výroby.

Zajímá vás více? Kontaktujte nás a rádi vám zašleme technický prospekt, připravíme nabídku nebo srovnání s jinými modely z řady XM.



Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Velikost sklíčidla na hlavním vřetenu 12 (")
Velikost sklíčidla na protivřetenu 10 (")
Maximální obráběný průměr 660 (mm)
Maximální obráběná délka 1540 (mm)
Maximální průměr tyče 102 / 81 (mm)
Otáčky hlavního vřetena / protivřetena 3000 / 4000 (ot/min)
Výkon na vřetenu (maximální/stálý) 37/25 (kW)
Výkon na protivřetenu (maximální/stálý) 30/22 (kW)
Krouticí moment na vřetenu (maximální/stálý) 1262/1003 (N.m)
Krouticí moment na protivřetenu (maximální/stálý) 724/410 (N.m)
Pojezd X1/Y/Z1 695/300(±150)/1585 (m/min)
Pojezd A/X2/Z2 1595/-/- (mm)
Rychloposuvy v osách X1/Y/Z1 48/36/48 (m/min)
Rychloposuvy v osách A/X2/Z2 30/-/- (m/min)
Počet pozic v revolveru - (ks)
Možnost soustružení frézovací hlavou Ano
Maximální otáčky frézovací hlavy 12000 (ot/min)
Výkon frézovací hlavy (maximální/stálý) 22/15 (kW)
Krouticí moment frézovací hlavy (maximální/stálý) 120/67,8 (N.m)
Typ pohonu frézovací hlavy Motor s přímým pohonem (DDM)
Rozsah natočení B-osy 240° (±120°)
Indexace frézovací hlavy 0,0001 (°)
Rozměry stroje (DxŠxV) 5165x3270x2930 (mm)
Hmotnost stroje 18000 (kg)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
