Tříkanálový (možnost provádět až 3 technologické operace najednou, různými nástroji v překrytém čase) CNC dlouhotočný automat s revolverovou nástrojovou hlavou a Y osou pro komplexní obrábění dílů z tyčového materiálu.

HANWHA STL32HY představuje jeden z technicky nejvyspělejších modelů v nabídce dlouhotočných automatů HANWHA. Na rozdíl od běžných strojů s nástrojovými suporty využívá také revolverovou nástrojovou hlavu. Díky tomu nabízí větší nástrojovou kapacitu, vysokou technologickou flexibilitu a možnost efektivně vyrábět velmi složité součásti.

Konstrukce stroje umožňuje rozdělit jednotlivé operace mezi hlavní vřeteno, protivřeteno a revolverovou hlavu. Vhodně připravený program tak dokáže provádět několik obráběcích procesů současně. Výsledkem je kratší výrobní cyklus, omezení prostojů nástrojů a vyšší produktivita výroby.

Stroj je vhodný pro automobilový, hydraulický, elektrotechnický, zdravotnický, letecký a přesný strojírenský průmysl. Uplatní se zejména při výrobě dílů s kombinací rotačních a mimoosých prvků, příčných otvorů, drážek, závitů nebo frézovaných ploch.

Společnost PROFIKA s.r.o. je oficiálním zástupcem značky HANWHA pro Českou a Slovenskou republiku. Zajišťuje návrh technologie, instalaci, zaškolení obsluhy, záruční i pozáruční servis a dodávky náhradních dílů.

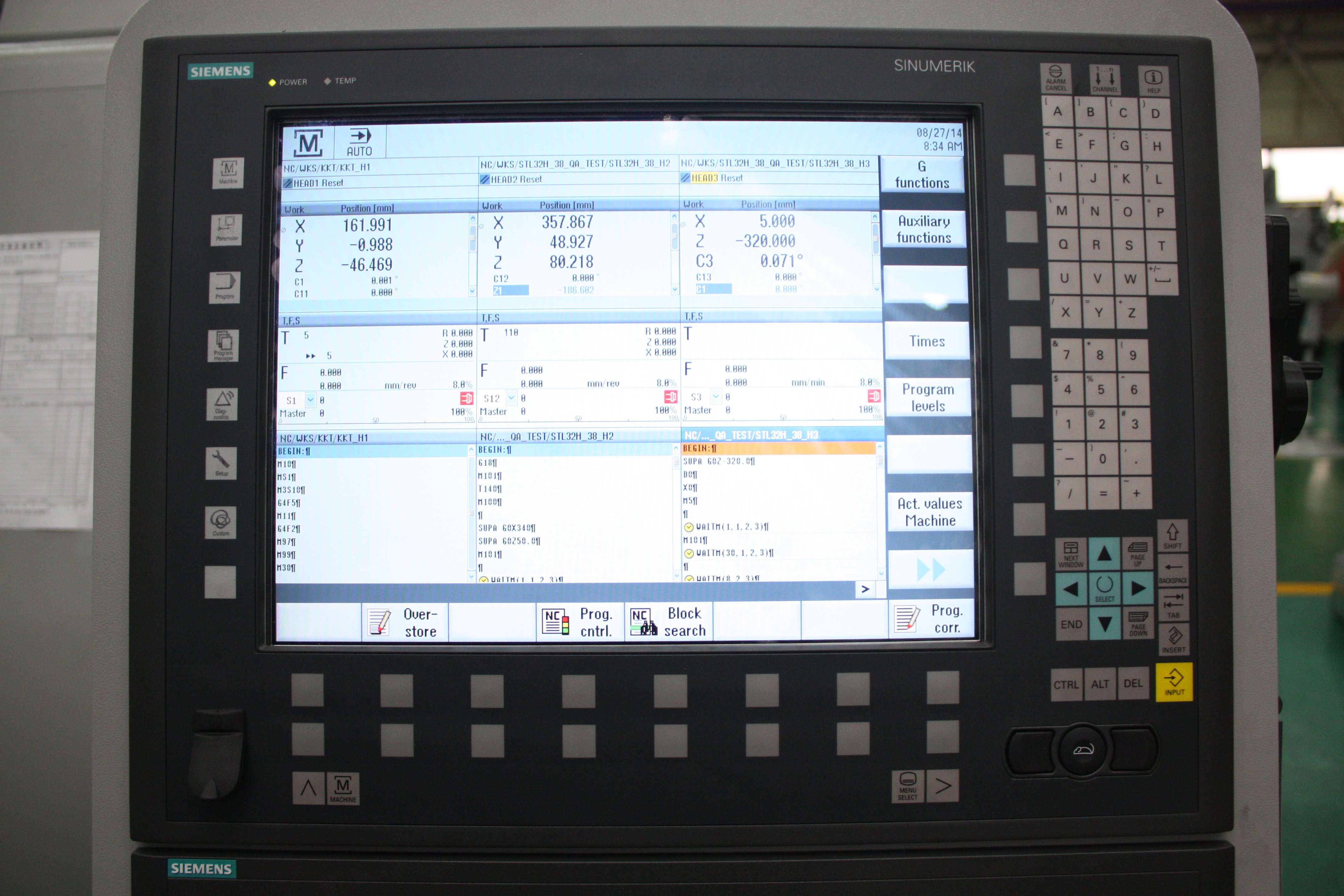

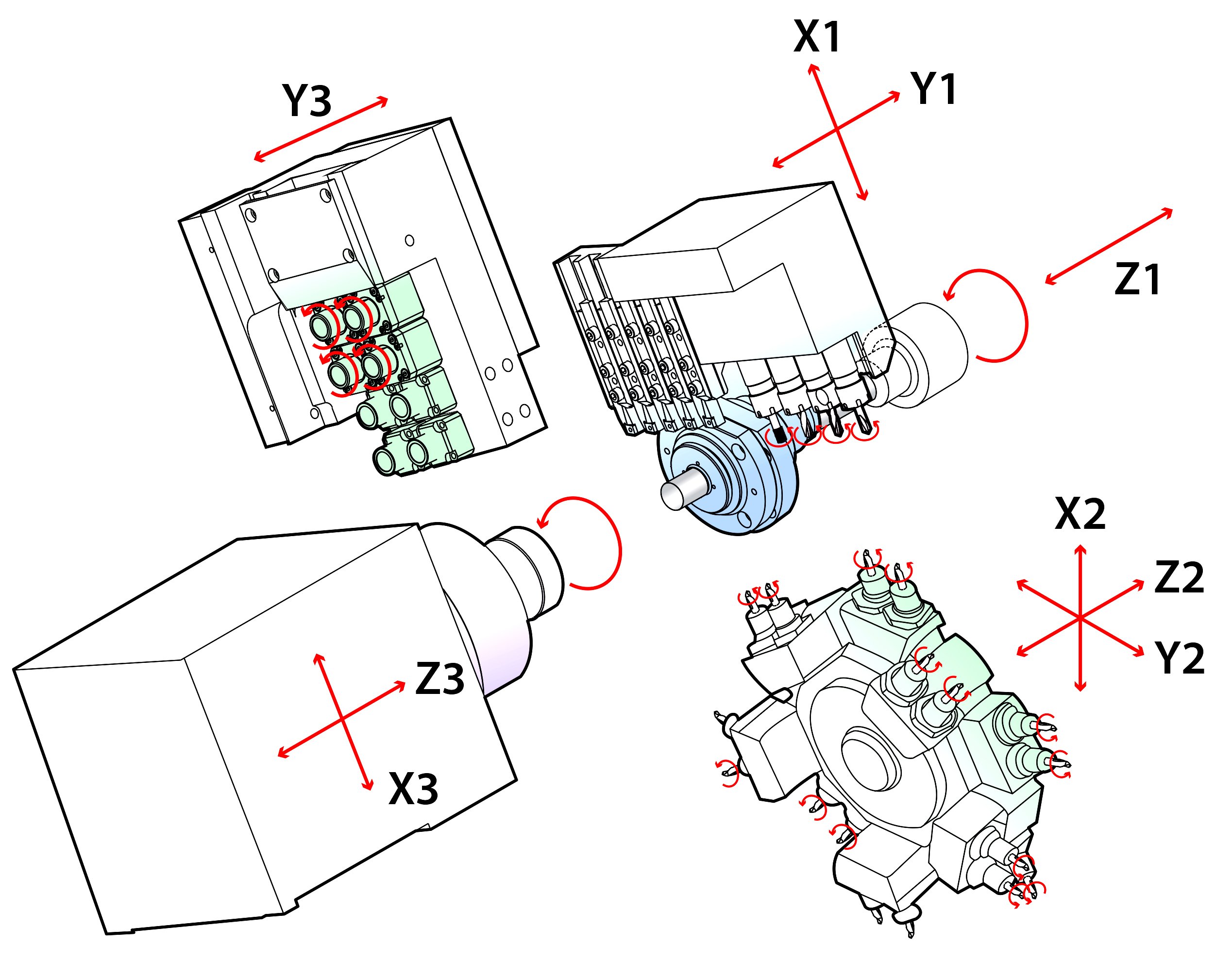

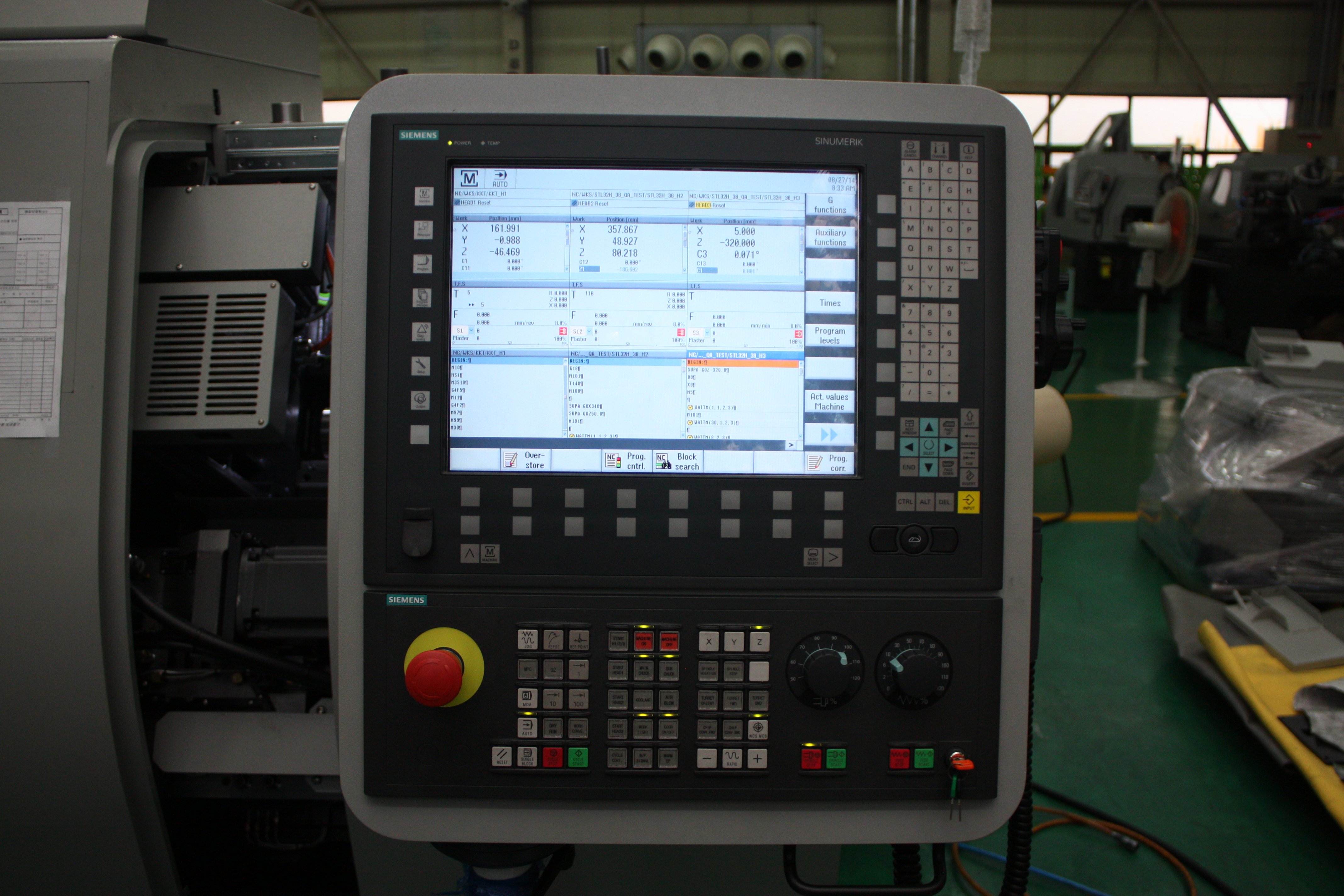

Tři nezávislé řídicí kanály

Řízení stroje umožňuje rozdělit obráběcí operace do tří samostatných kanálů. Jednotlivé nástrojové skupiny tak mohou pracovat současně na hlavním vřetenu i protivřetenu.

Správně navržená technologie umožňuje překrývat například:

• soustružení vnějšího profilu
• vrtání nebo frézování
• obrábění zadní strany dílu
• přípravu následujícího obrobku
• práci pevných a poháněných nástrojů

Souběžné obrábění omezuje neproduktivní časy a pomáhá dosahovat kratšího času výroby jednoho kusu.

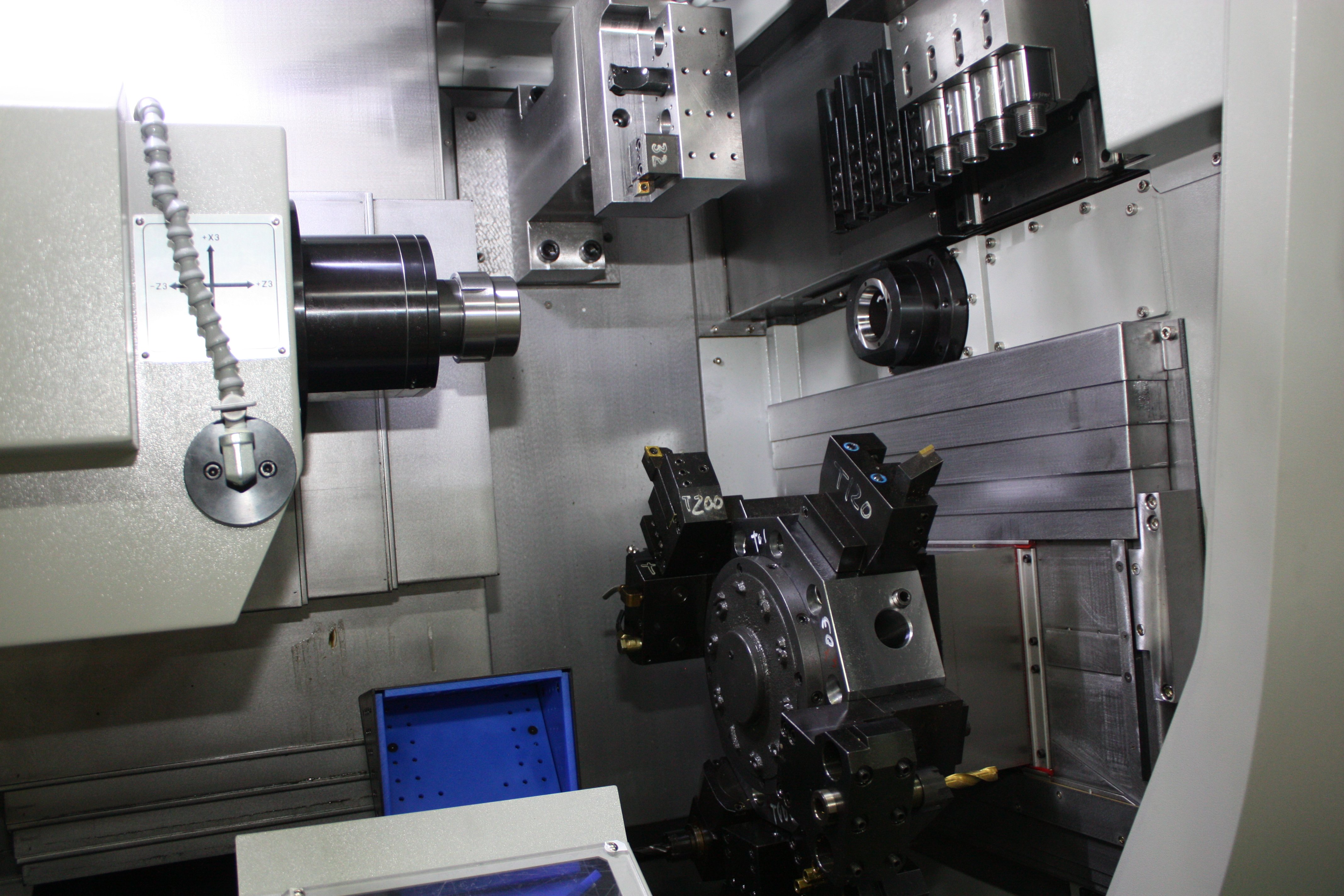

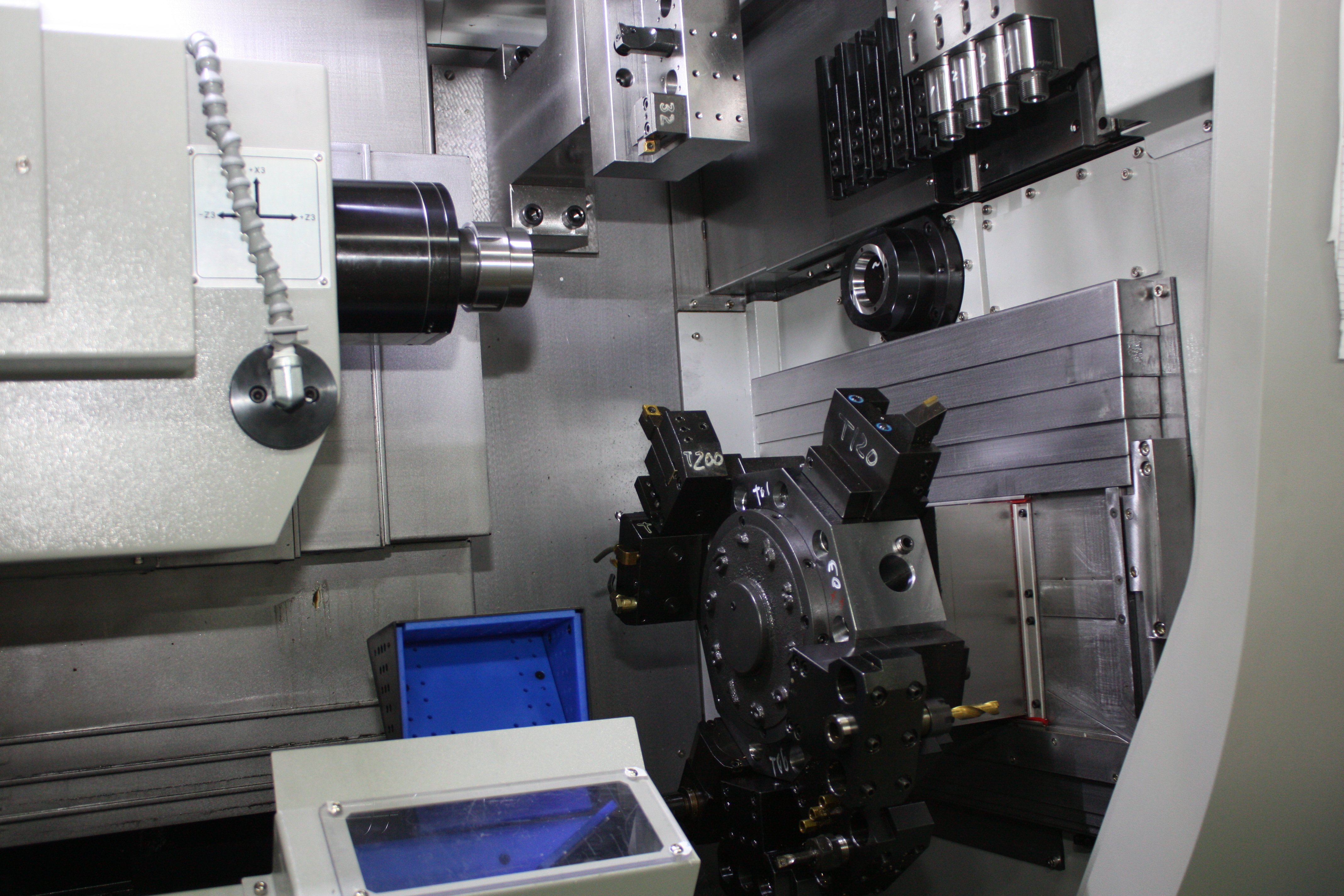

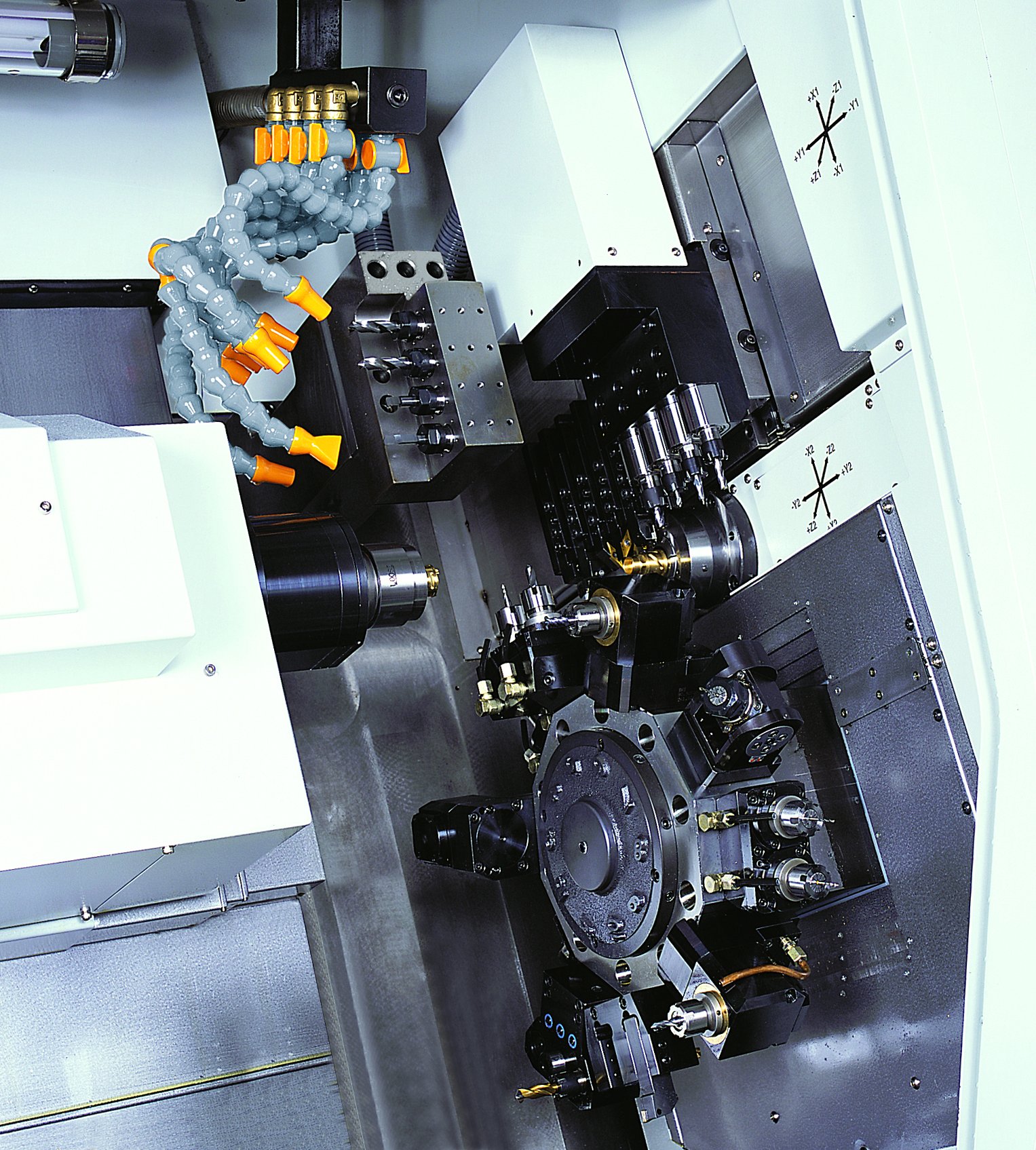

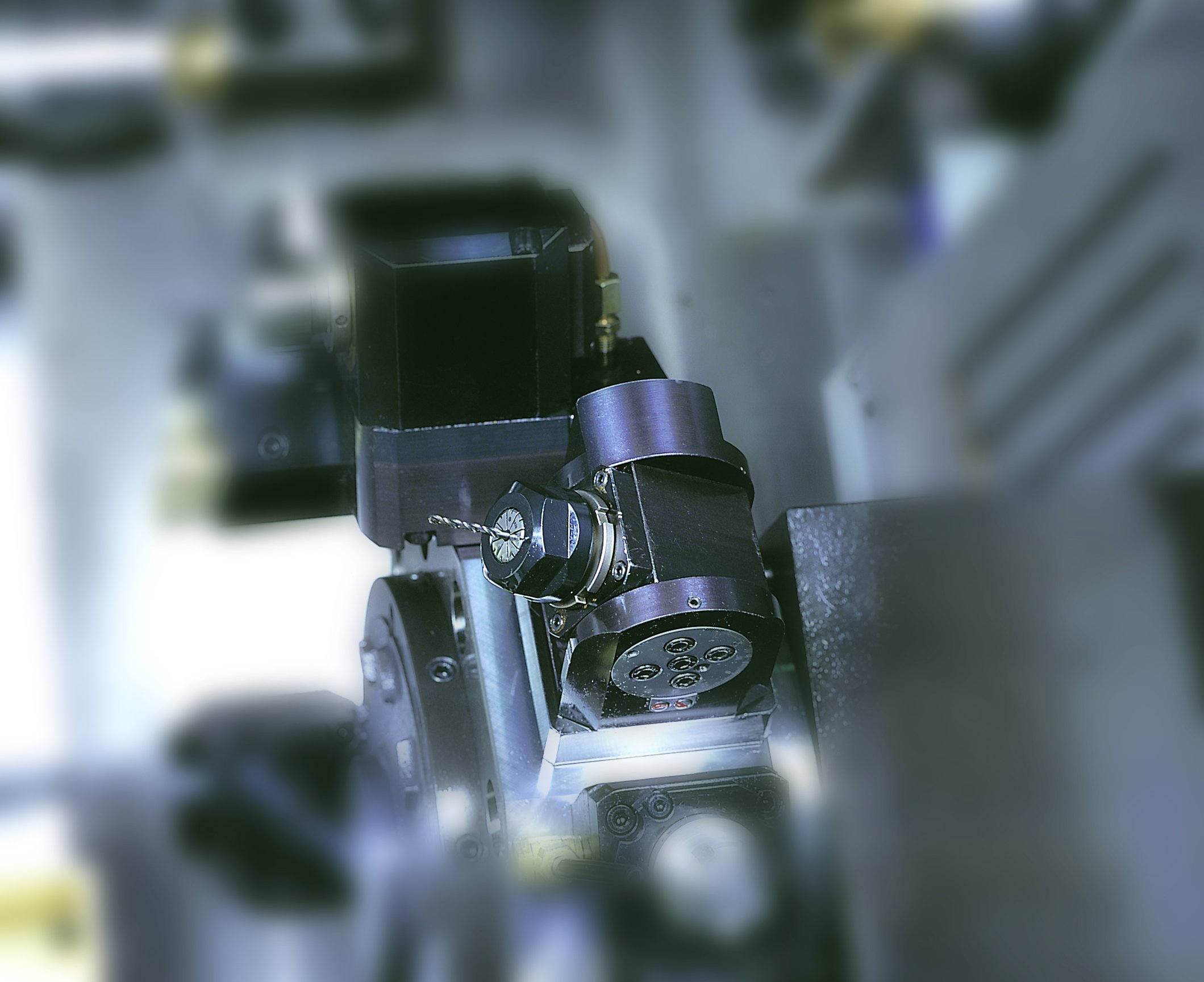

Revolverová hlava s Y osou

Revolverová nástrojová hlava výrazně rozšiřuje možnosti stroje. Poskytuje dostatek pozic pro pevné i poháněné nástroje a umožňuje rychle přecházet mezi různými operacemi bez zásahu obsluhy.

Y osa je důležitá zejména při výrobě dílů s mimoosými prvky. Umožňuje přesné vrtání, frézování drážek, obrábění plošek, tvorbu příčných otvorů a další operace, které by na jednodušším soustruhu vyžadovaly následné obrábění na dalším stroji.

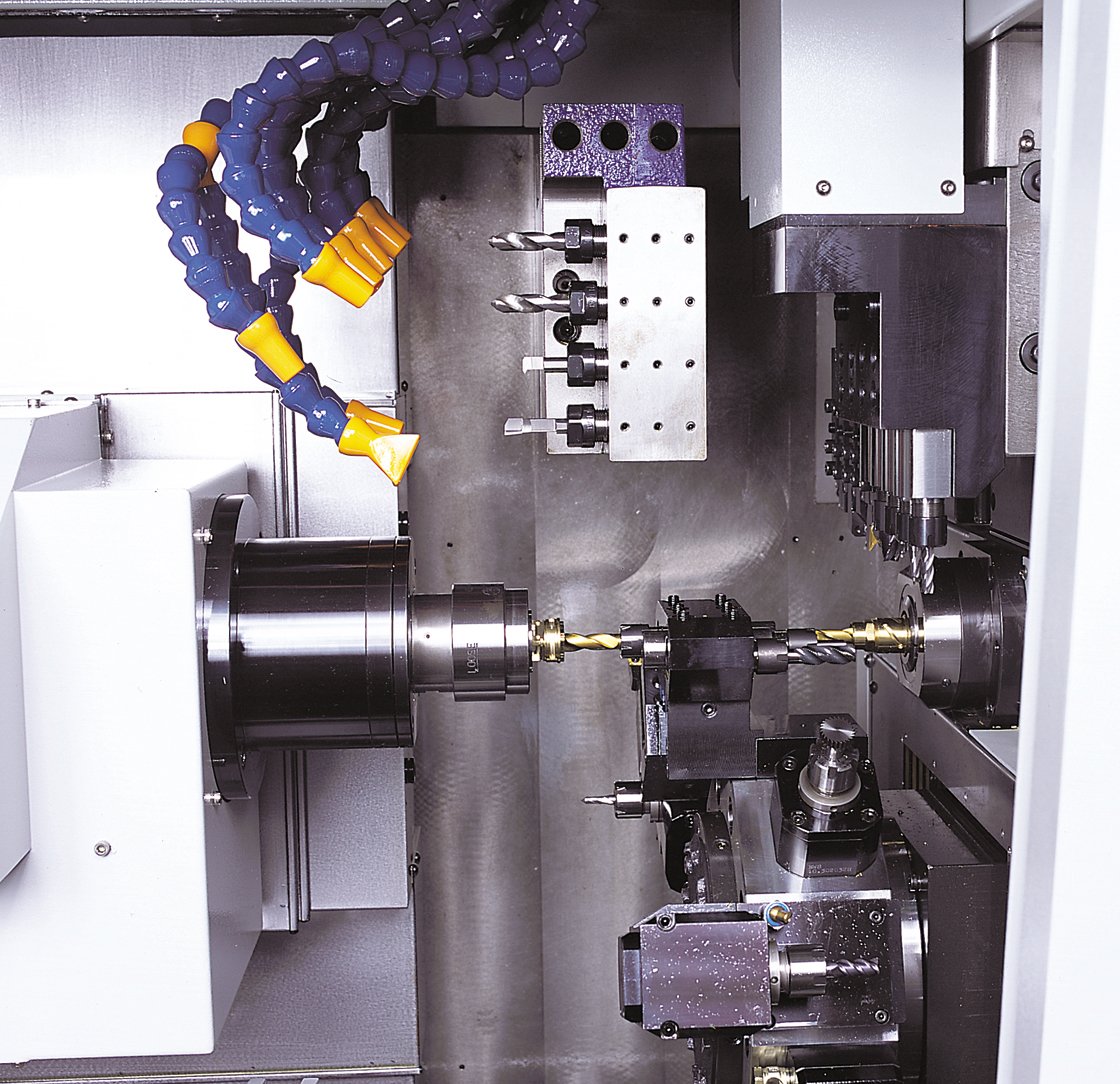

Hlavní vřeteno a protivřeteno

Protivřeteno převezme obrobek z hlavního vřetena a umožní dokončit jeho zadní stranu. Součást tak může opustit pracovní prostor kompletně obrobená a připravená pro další kontrolní, montážní nebo povrchovou operaci.

Automatické předání dílu mezi vřeteny přináší:

• přesnější návaznost jednotlivých operací
• odstranění ručního přepínání obrobku
• snížení rizika chyb obsluhy
• kratší průběžnou dobu výroby
• možnost dlouhodobého automatického provozu

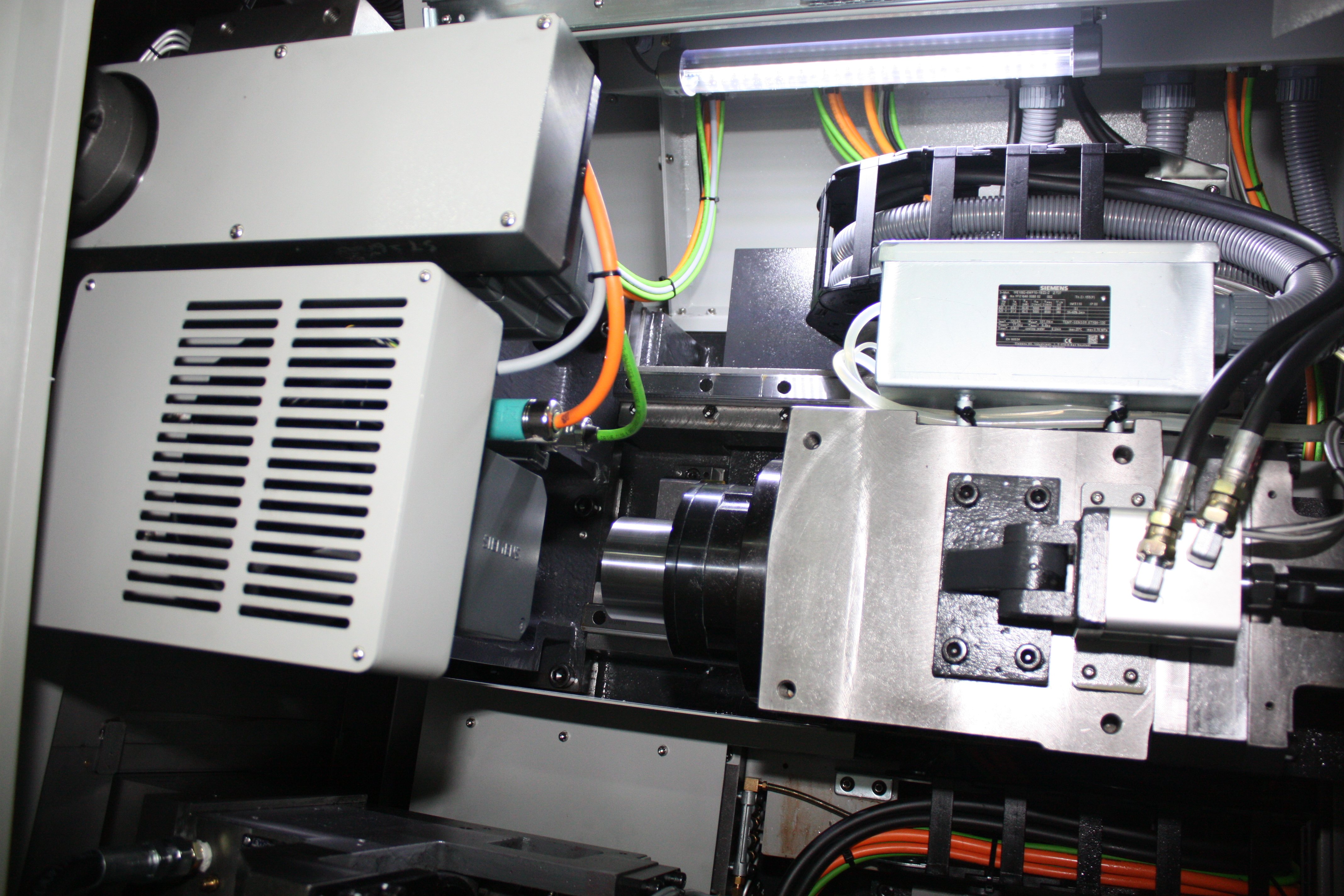

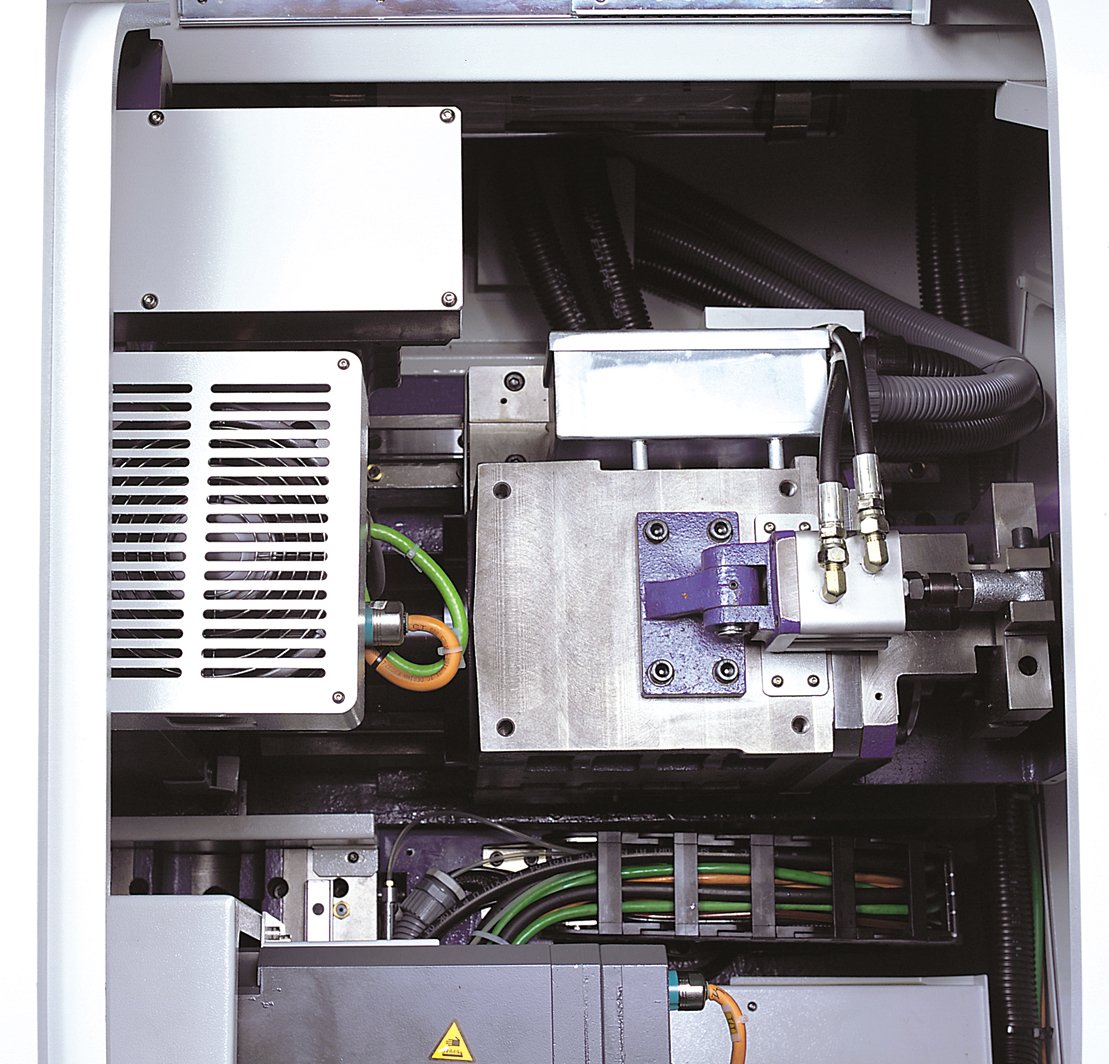

Vestavěné pohony vřeten

Vestavěné motory hlavního vřetena a protivřetena přispívají k rychlé odezvě pohonu, přesnému řízení otáček a stabilnímu obrábění. Omezení převodových prvků pomáhá snižovat vibrace a tepelné vlivy, což je důležité při dlouhodobé výrobě přesných součástí.

Synchronizované řízení vřeten zároveň podporuje bezpečné a přesné předávání obrobků.

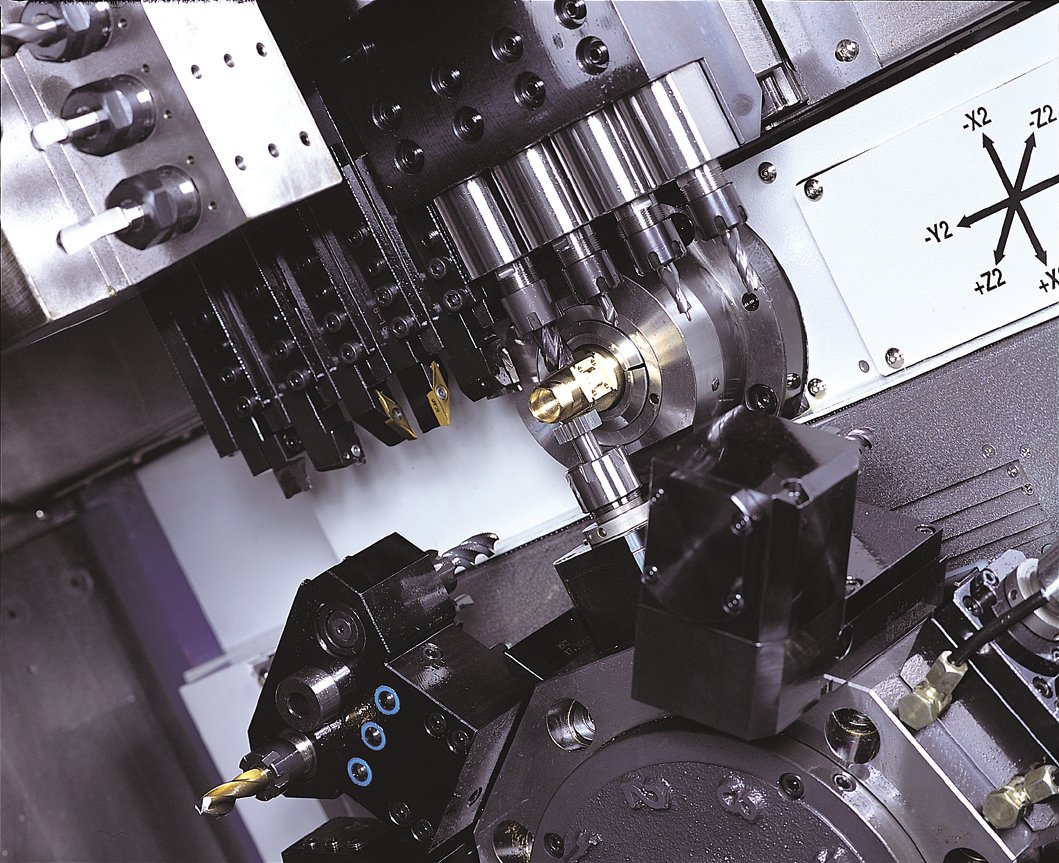

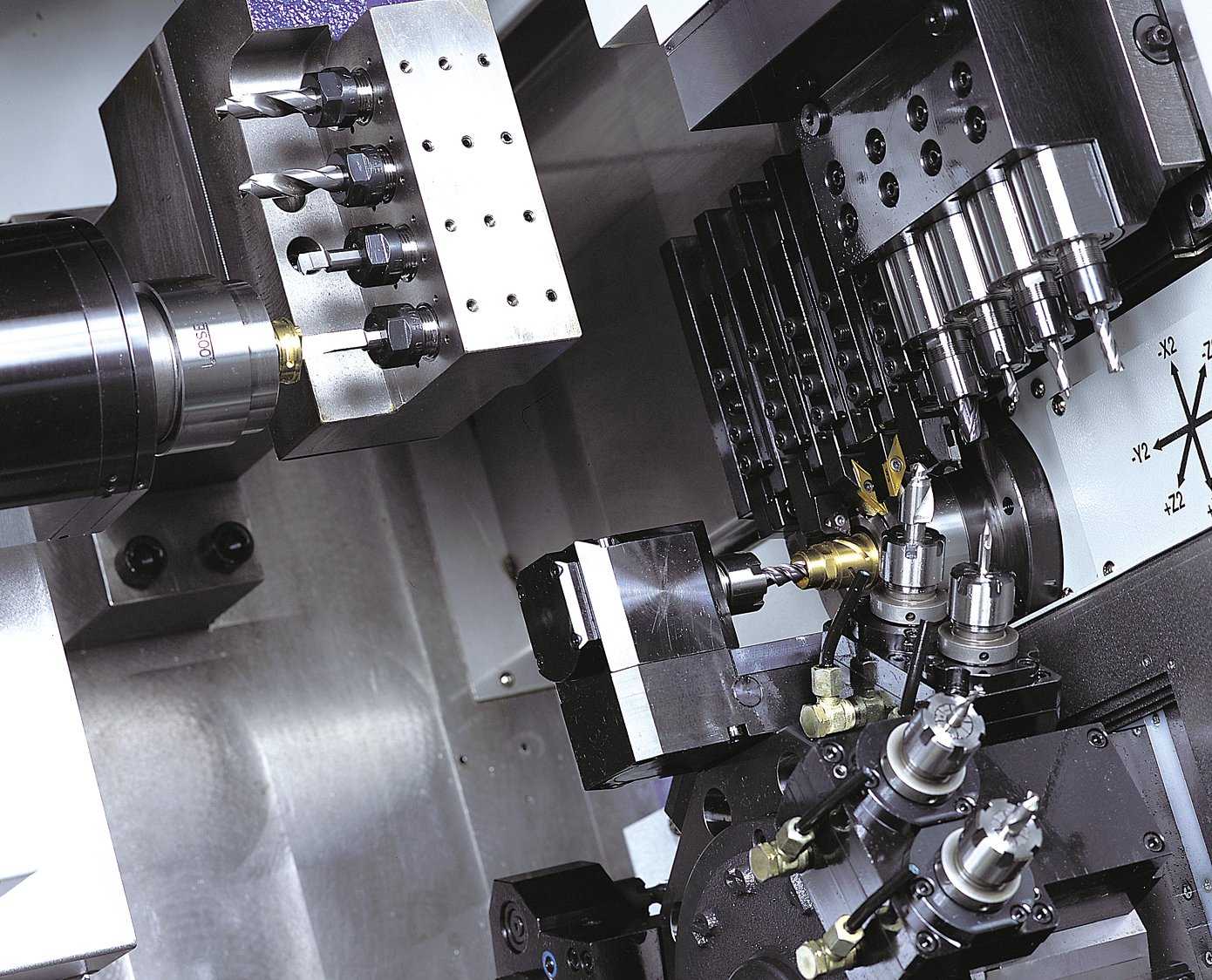

Rozsáhlý nástrojový systém

Kombinace revolverové hlavy, předních nástrojových pozic, příčných poháněných nástrojů a nástrojů určených pro zadní obrábění poskytuje vysokou variabilitu při sestavování technologie.

Stroj lze připravit pro kombinaci operací, jako jsou:

• podélné a čelní soustružení
• zapichování a upichování
• vrtání a vyvrtávání
• řezání a frézování závitů
• příčné a mimoosé vrtání
• frézování drážek a plošek
• obrábění zadní strany součásti

Rozsáhlé nástrojové osazení omezuje potřebu častých přestaveb a umožňuje na jednom stroji vyrábět širší portfolio dílů.
