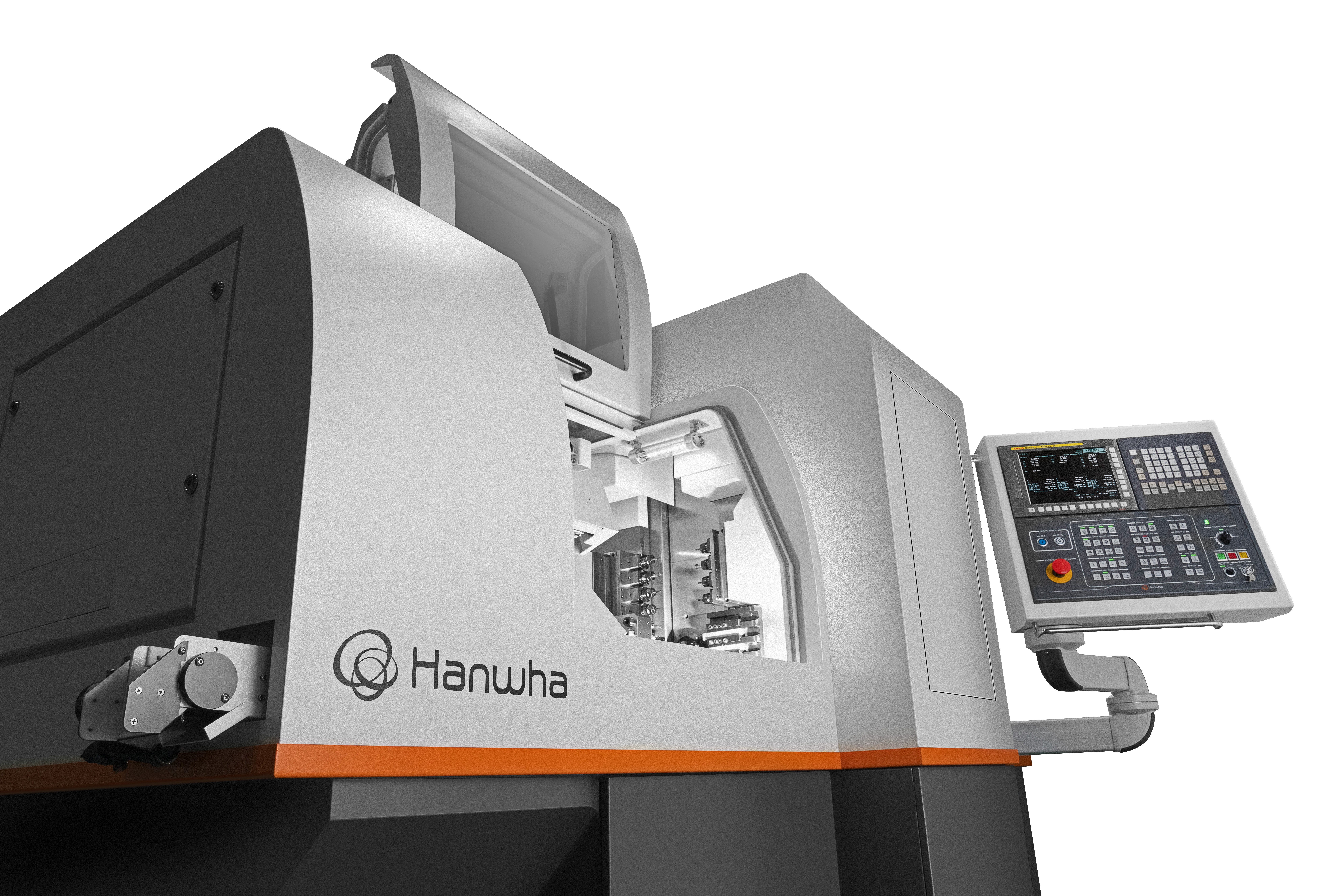

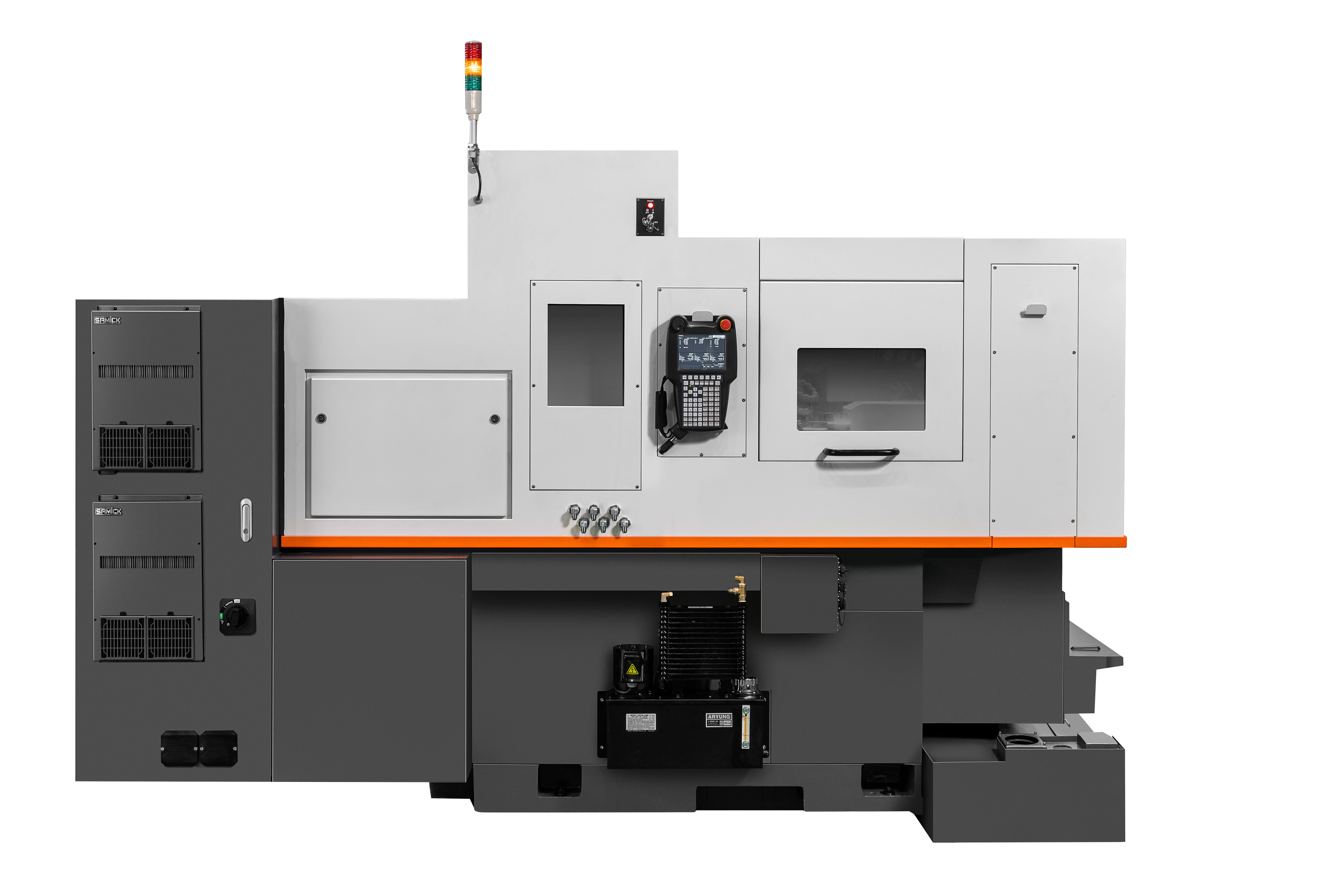

Tříkanálový 9osý CNC dlouhotočný automatický soustruh HANWHA XDI32 představuje vlajkovou loď v produktivitě přesného soustružení tyčového materiálu do průměru 32 mm.

• Maximální produktivita a dynamika: Stroj využívá technologii HD dynamik a tříkanálové řízení, které umožňuje efektivní překrývání operací a bleskové vedlejší časy.

• Efektivní lámání třísek: Systém PCRIII aktivně řeší problémy s dlouhými třískami, což je u malých průměrů kritické pro životnost nástrojů a spolehlivost automatizovaného provozu.

• Připraveno pro automatizaci: Plná kompatibilita s univerzálními robotickými buňkami a podavači tyčí umožňuje snadnou integraci do linek v rámci konceptu Průmysl 4.0.

• 3kanálové řízení a 9 řízených os: Unikátní koncepce umožňující paralelní vykonávání až 3 samostatných obráběcích operací najednou (simultánní obrábění na hlavním vřetenu i protivřetenu + nezávislé zadní opracování).

• Koncepce protilehlých nástrojových desek (Opposite-Gang): Samostatně řízené nástrojové jednotky pro hlavní i protivřeteno výrazně rozšiřují kapacitu nástrojů a eliminují kolizní stavy.

• Identický výkon hlavního i protivřetena: Obě vřetena disponují vestavěnými elektromotory o výkonu 2,2 / 5,5 kW a otáčkách 6 500 ot/min, což je ideální pro dílce vyžadující složité a rozsáhlé opracování výrobku z druhé strany.

• Provoz s i bez vodicího pouzdra (Convertible GB / Non-GB): Rychlá přestavba mezi režimem s vodicím pouzdrem (pro dlouhé štíhlé hřídele) a režimem bez pouzdra (pro výrazné zkrácení zbytku tyče a úsporu materiálu).

• Extrémně tuhá litinová základna: Masivní konstrukce o hmotnosti 6 300 kg pohlcuje vibrace a zaručuje vynikající jakost povrchu i při silovém obrábění těžkoobrobitelných materiálů.

Výrobce HANWHA (Jižní Korea) je technickým etalonem mezi výrobci dlouhotočných automatů SWISS TYPE. Oproti běžným výrobcům vyniká především vyšší dynamikou a stálou, výrobně bezpečnou přesností.

Komplexní obrobení i velmi složitých mikro dílů

• CNC dlouhotočné automaty švýcarského typu HANWHA jsou určené pro výrobu jednoduchých, nebo složitých dílů, v malých, nebo velkých sériích z tyčového materiálu, kde je kladený velký důraz na rychlost výroby a přesnost.
• Na CNC dlouhotočné SWISS TYPE automaty HANWHA se spoléhají firmy, které vyrábějí díly pro automobilový, lékařský (hodinářský, dentální), elektronický a další průmysl. Firmy, které zpracovávají větší a velké série složitých i extrémně technologicky náročných obrobků. HANWHA vždy nabízí spolehlivé řešení pro každou výrobu, od nejmenších průměrů až po tyče průměru 45 mm.

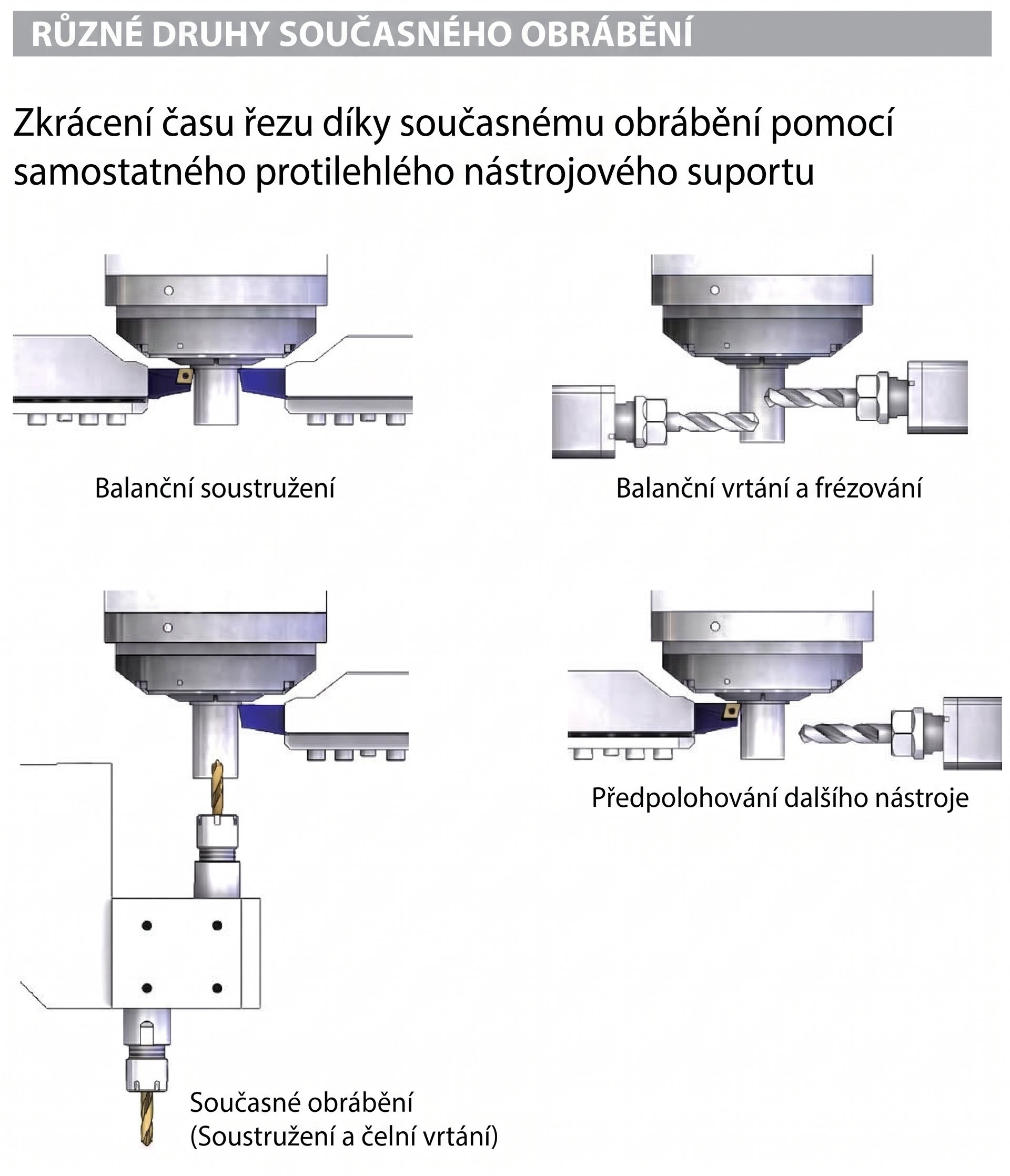

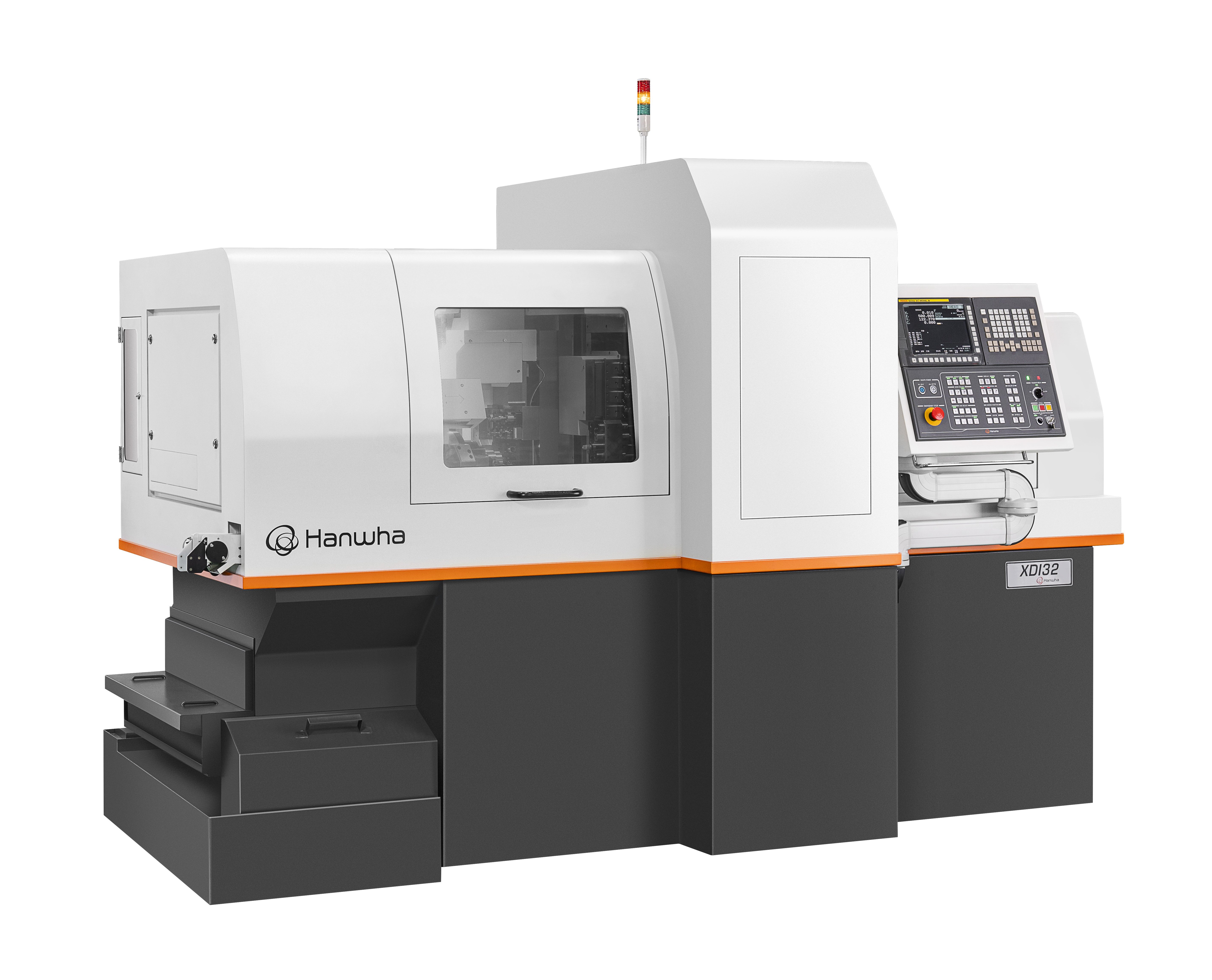

Tříkanálový 9osý CNC dlouhotočný automatický soustruh HANWHA XDI32 představuje vlajkovou loď v produktivitě přesného soustružení tyčového materiálu do průměru 32 mm. Využívá unikátní kinematiku se dvěma protilehlými nezávislými nástrojovými jednotkami  (Opposite-Gang) a samostatným kanálem pro protivřeteno. Díky třem nezávislým řídicím kanálům umožňuje současné obrábění až třemi nástroji najednou (vyvážené soustružení, simultánní vrtání, závitování a frézování). S masivním litinovým ložem o hmotnosti 6 300 kg a identicky dimenzovanými vřeteny (2,2/5,5 kW) přináší nekompromisní tuhost, rychlost a rozměrovou stálost pro nejnáročnější sériovou výrobu.

CNC dlouhotočný automat HANWHA XDI32 byl navržen s ohledem na maximální produktivitu u dílců do průměru 32 mm, kde samotné rozdělení operací mezi dvě vřetena nestačí a je vyžadováno simultánní nasazení více nástrojů najednou.

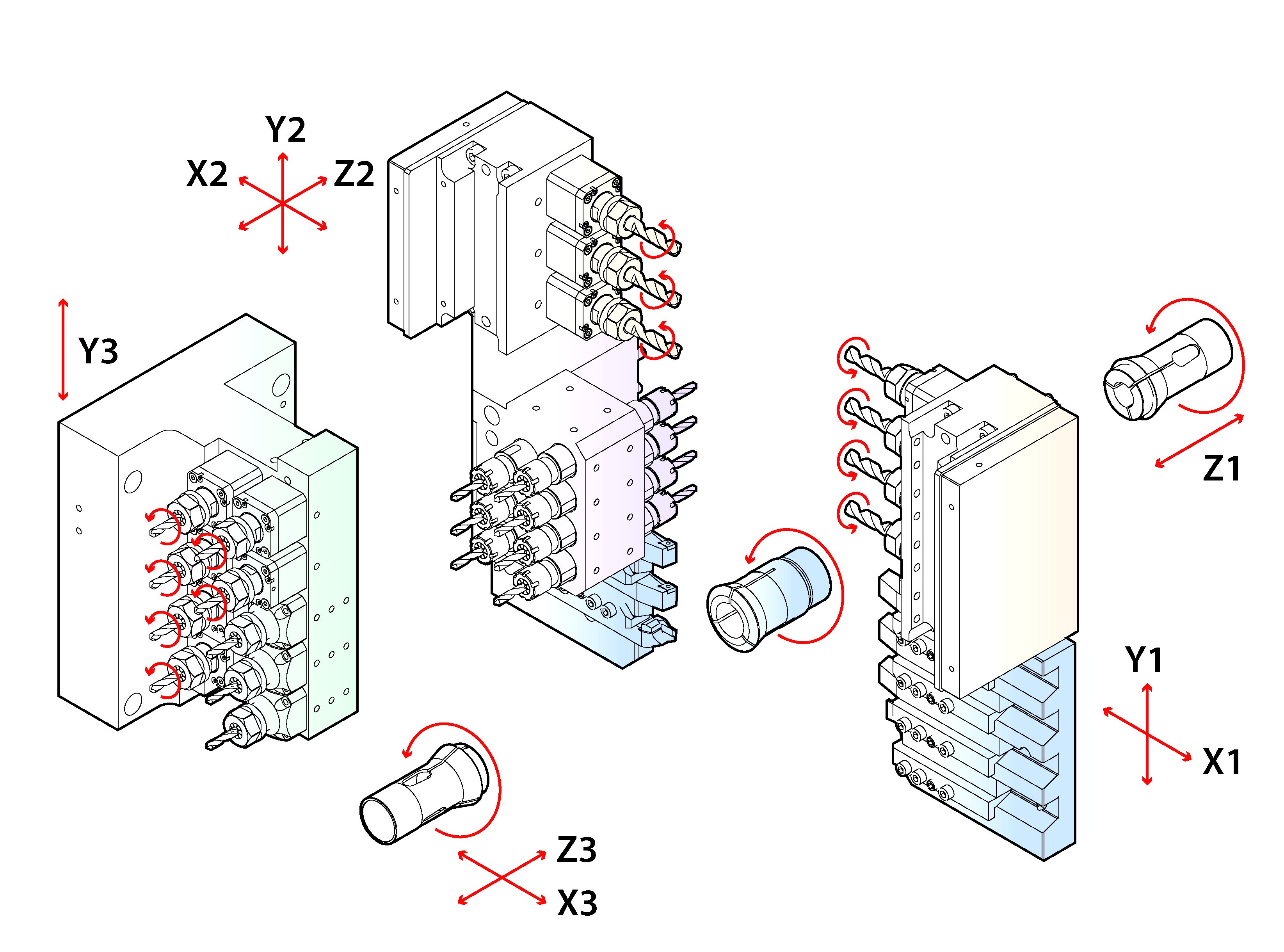

Kinematika se 3 kanály a protilehlými nástrojovými jednotkami

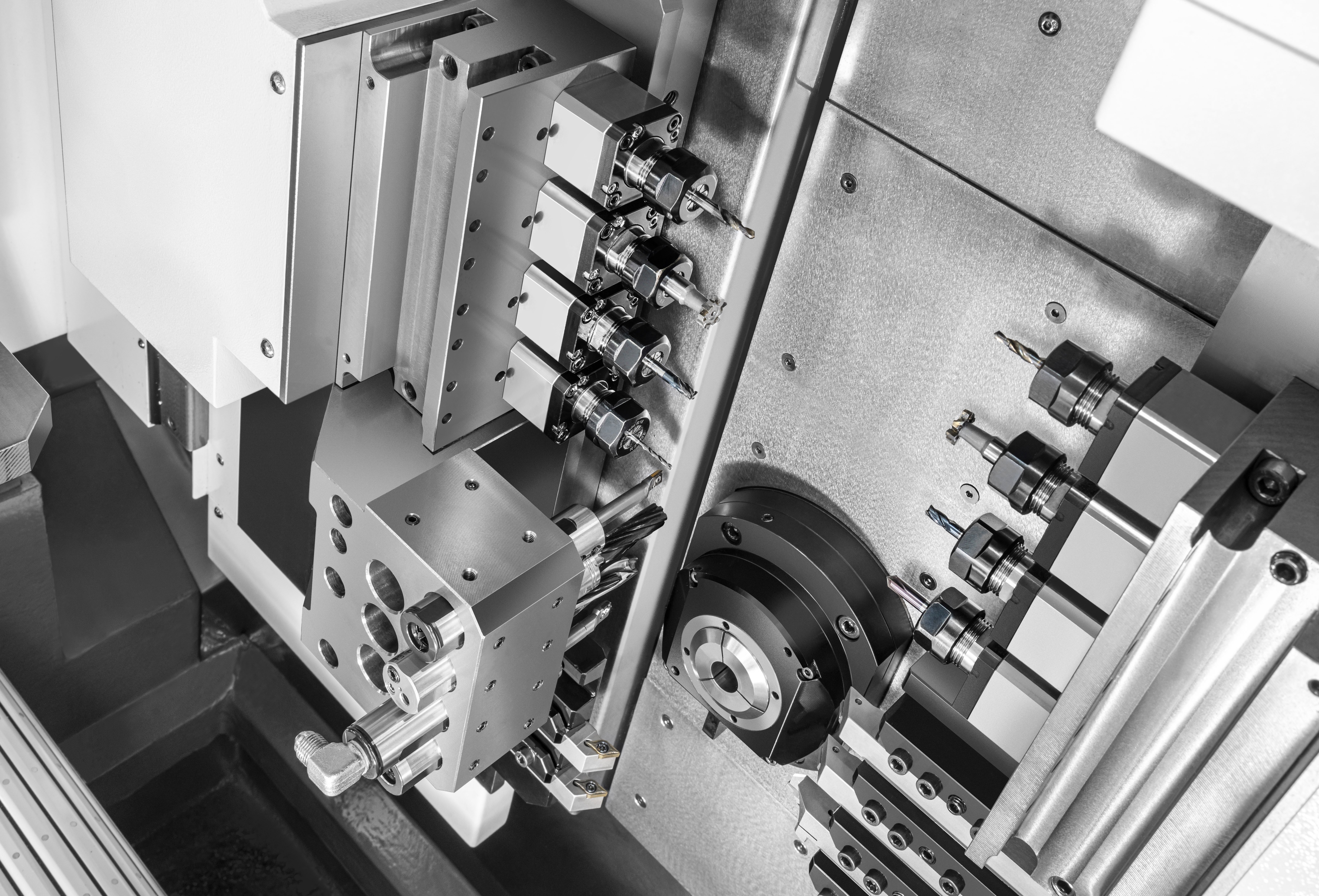

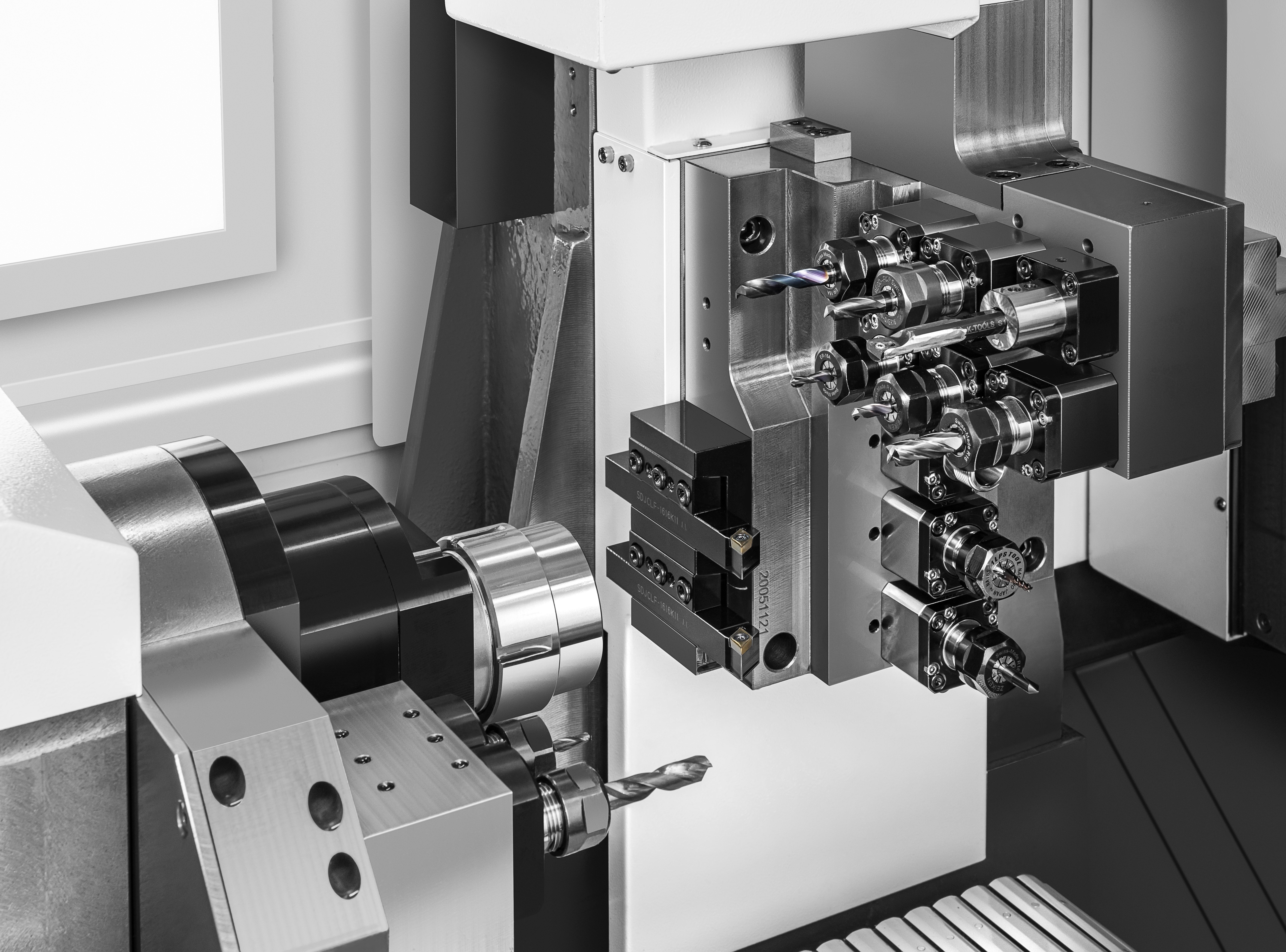

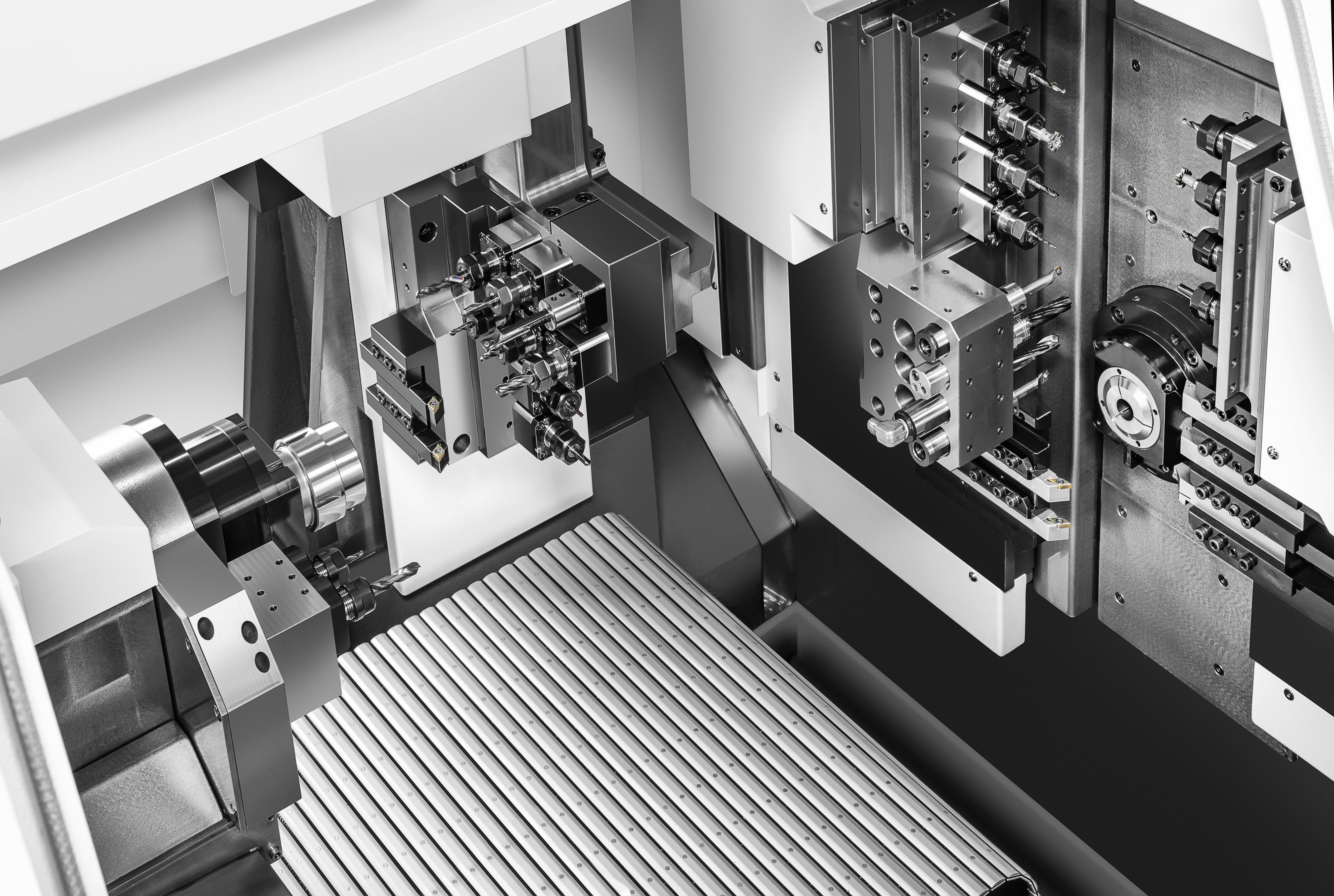

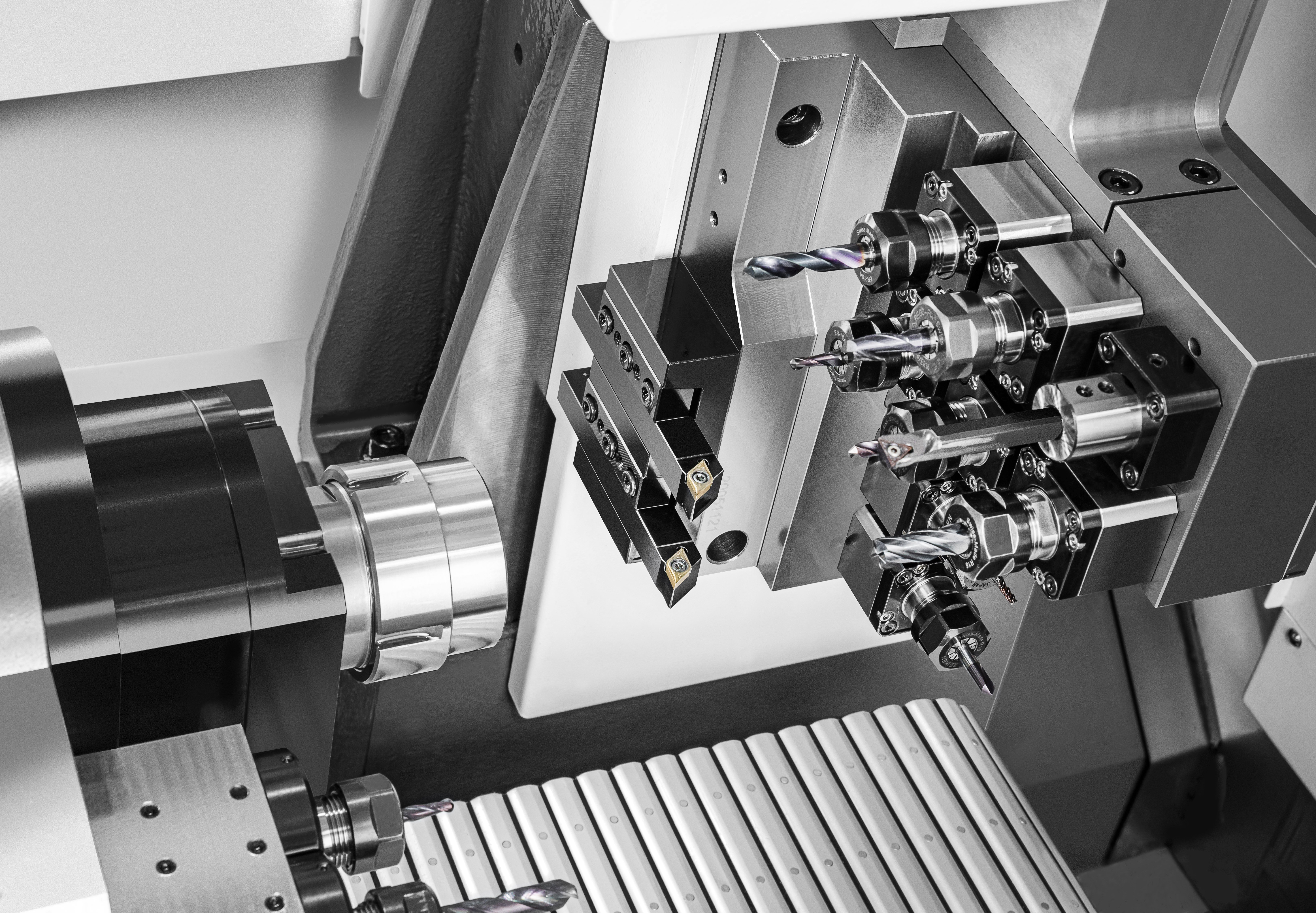

• Model XDI32 disponuje dvěma samostatnými nástrojovými jednotkami pro hlavní vřeteno a vyhrazenou zadní nástrojovou jednotkou s vlastní osou Y3. To umožňuje současně provádět hrubování a dokončování, nebo naráz frézovat na hlavním vřetenu i protivřetenu a zároveň připravovat další nástroj v paralerní jednotce.

Vysoce dimenzovaná vřetena a pohon poháněných nástrojů

• Hlavní vřeteno i protivřeteno využívají vestavěné motory-vřetena s otáčkami až 6 500 ot/min a výkony 2,2 / 5,5 kW. Příčné poháněné nástroje mají k dispozici výkonný motor 2,2 kW a dosahují 6 000 ot/min, což zajišťuje vysoký úběr materiálu při frézování i vrtání.

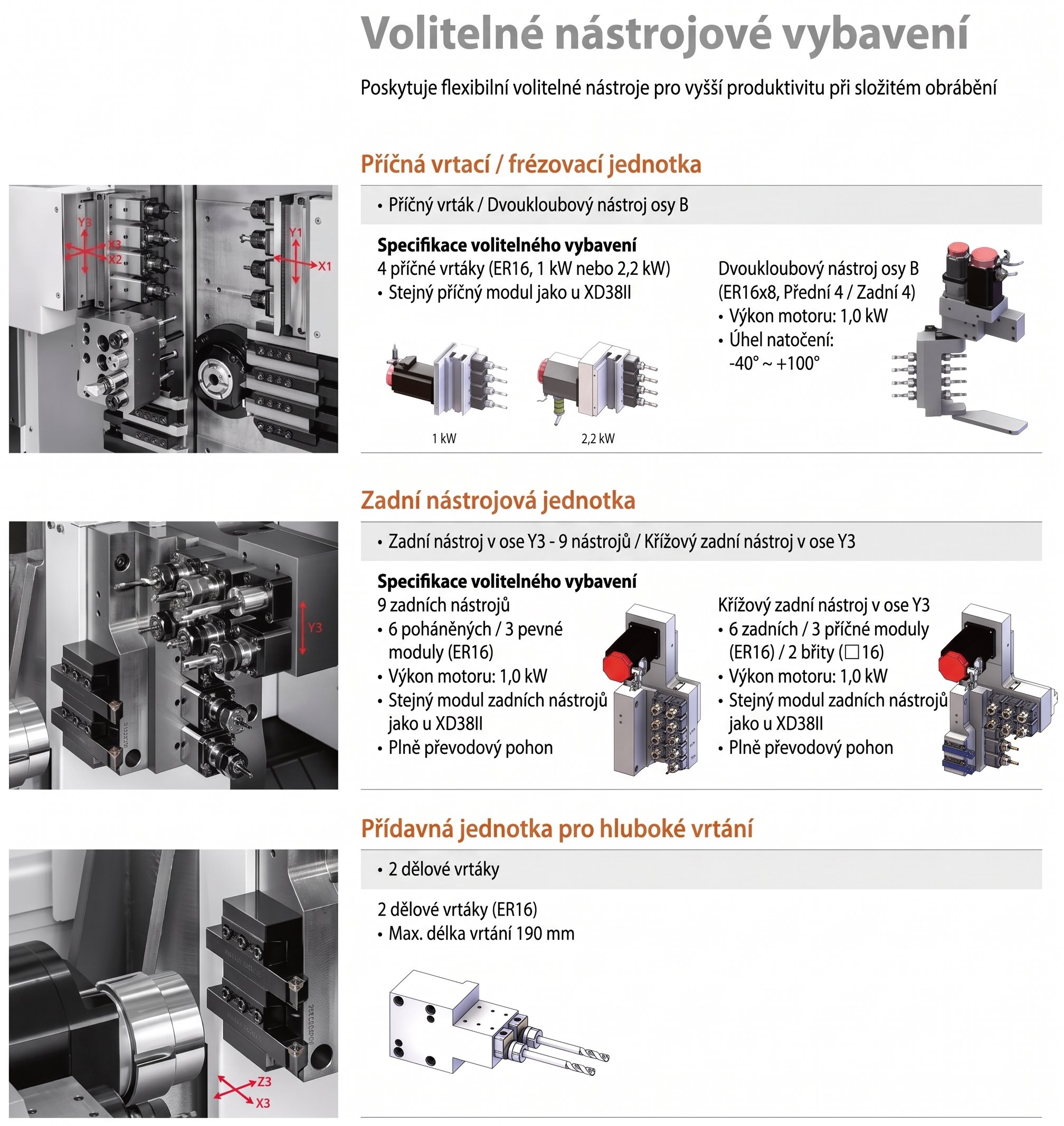

Velká nástrojová kapacita a opční „B“ osa

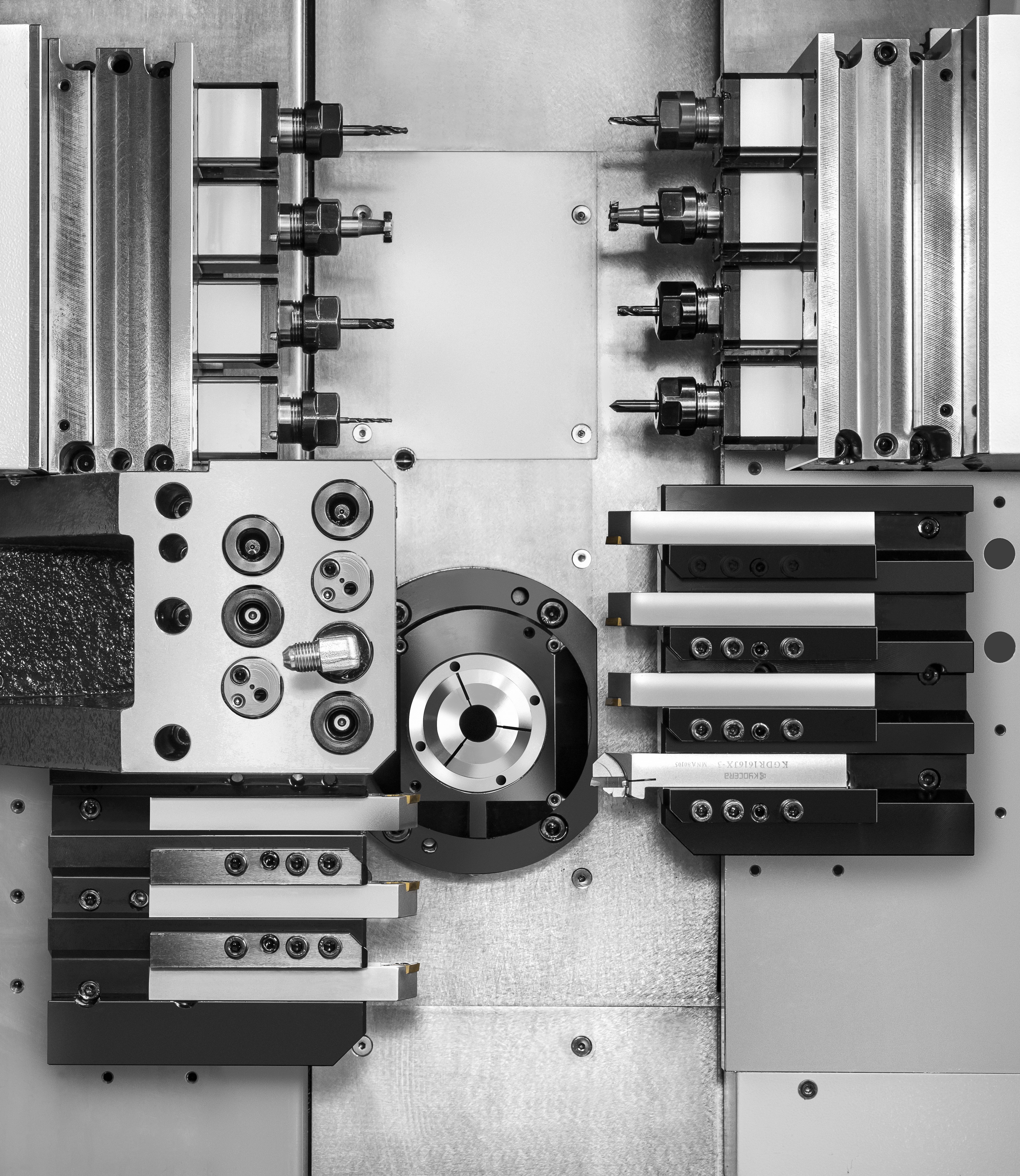

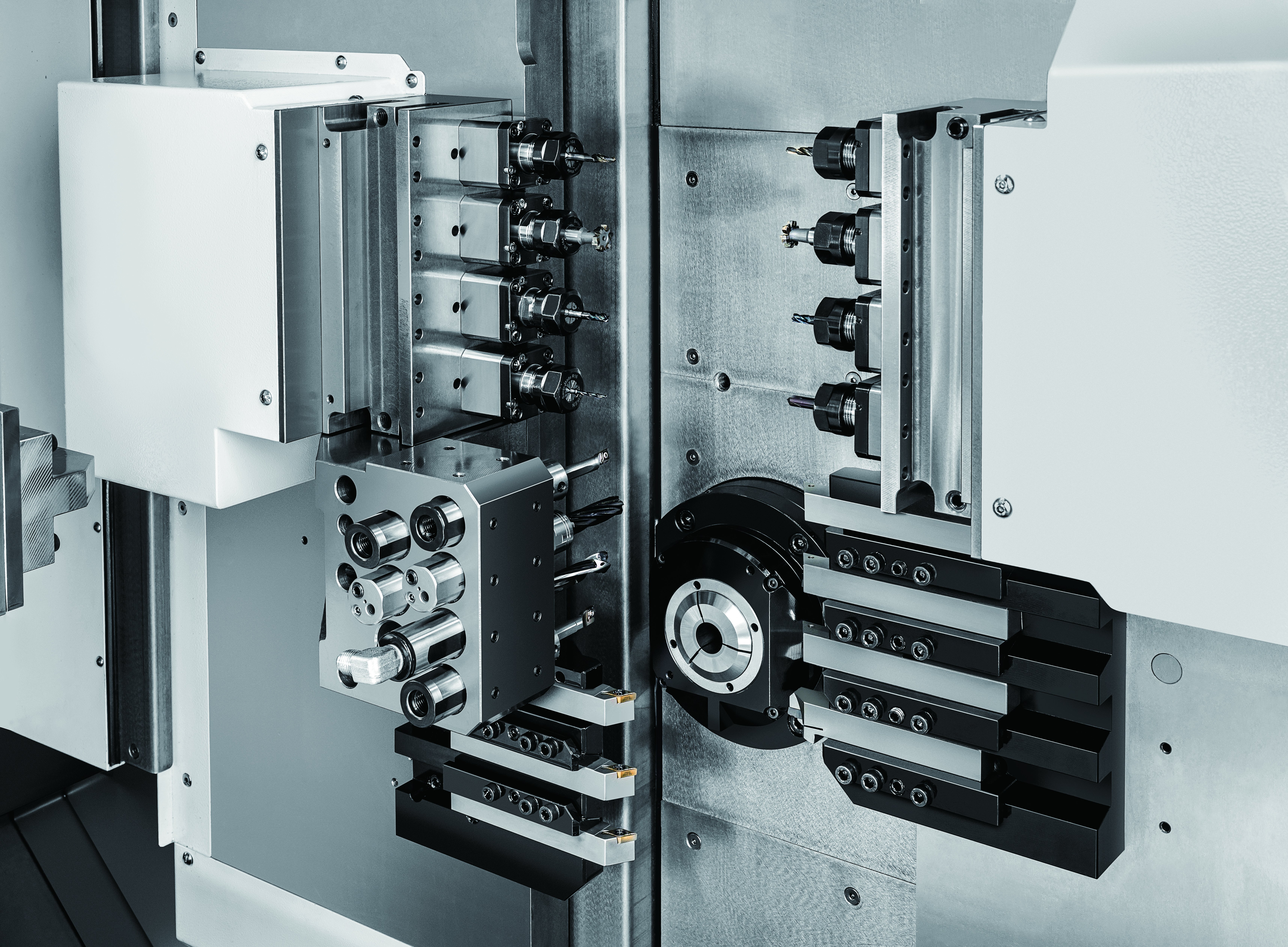

• Stroj nabízí 7 pozic pro vnější soustružení, 11 osových/čelních pozic, 7 poháněných pozic pro příčné nástroje a až 9 nástrojových pozic na zadním pracovišti (6 poháněných + 3 pevné). Volitelně lze stroj vybavit naklápěcí B-osou (8 pozic, ER16, rozsah -40° až +100°) pro šikmé vrtání a souvislé pětiosé frézování, případně jednotkou vedle protivřetena pro hluboké vrtání do hloubky až 190 mm.

Spolehlivý špičkový řídicí systém FANUC 31i-B

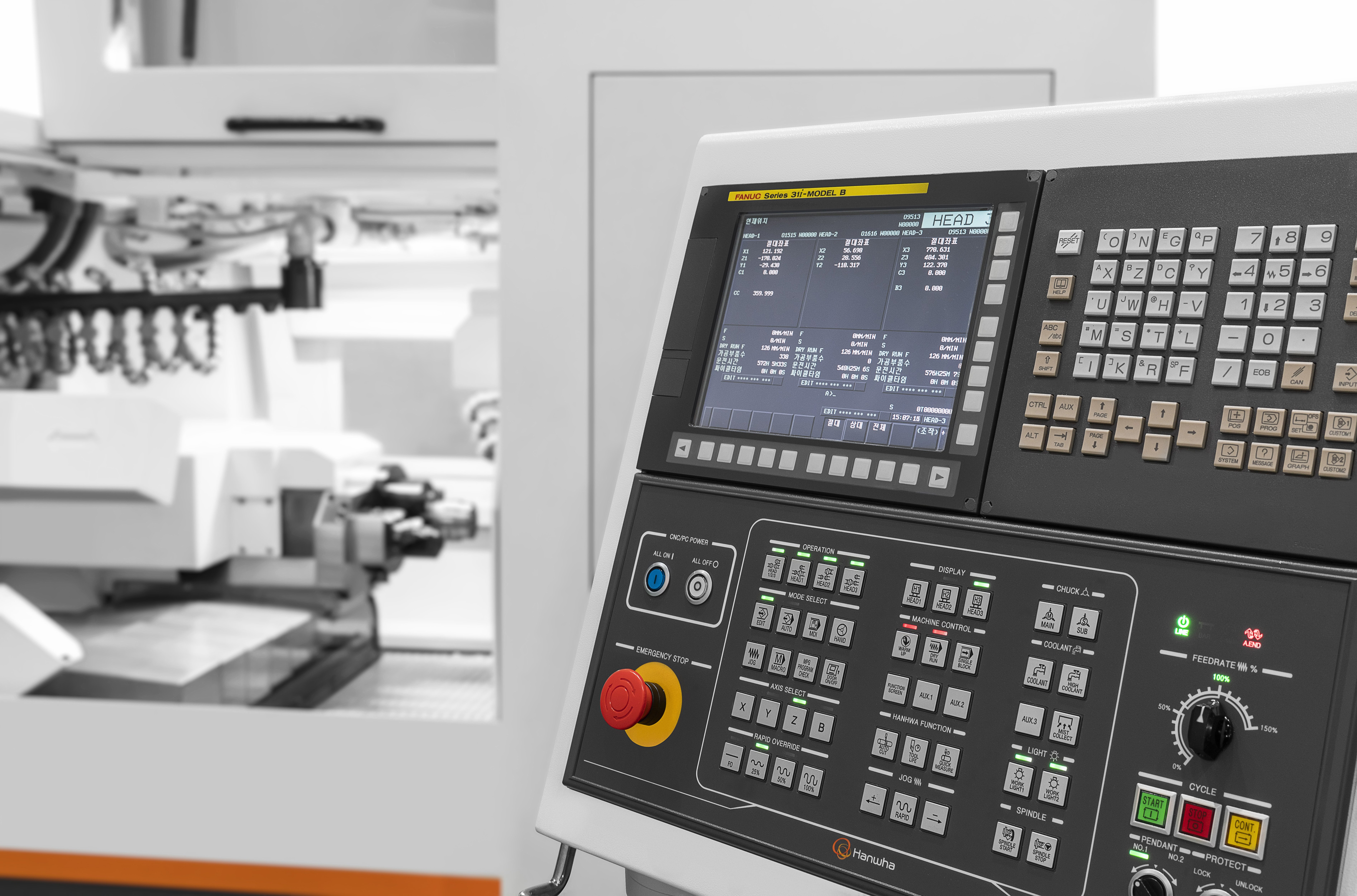

• Tříkanálové řízení FANUC 31i-B poskytuje vysoký výpočetní výkon pro rychlé zpracování bloků, pokročilou kompenzaci tepelných dilatací a přehledné grafické rozhraní.

Proč zvolit HANWHA XDI32 od PROFIKY

• Před dodáním stroje zajišťujeme kompletní předprodejní přípravu. Stroj je v našich prostorách předinstalován, nahráváme nejnovější software a chybová hlášení v českém jazyce. Stroj je důkladně vyzkoušen s podavačem tyčí, případně s robotickým zakládáním, a zákazník tak dostává plně otestovaný výrobní celek připravený k okamžitému spuštění výroby.
