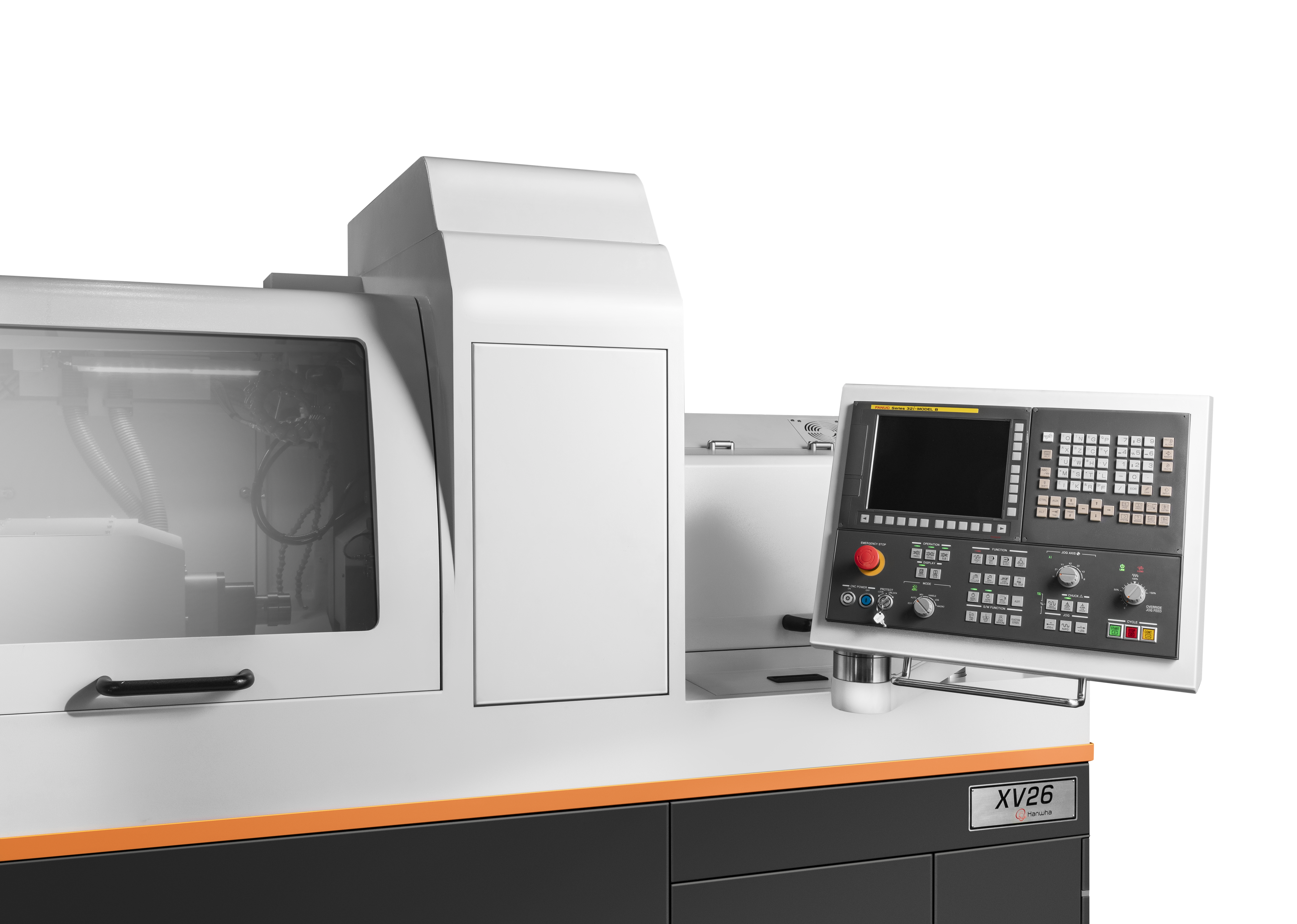

Dynamický CNC dlouhotočný automat s extrémní produktivitou a přesností obrábění pro průměr až 26mm

Výrobce HANWHA (Jižní Korea) je technickým etalonem mezi výrobci dlouhotočných automatů SWISS TYPE. Oproti běžným výrobcům vyniká především vyšší dynamikou (HD dynamik) a stálou a výrobně bezpečnou přesností.

Komplexní obrobení i velmi složitých dílů

CNC dlouhotočné automaty švýcarského typu HANWHA jsou určené pro výrobu jednoduchých, nebo složitých  dílů, v malých, nebo velkých sériích z tyčového materiálu, kde je kladený velký důraz na rychlost výroby a přesnost.

Na CNC dlouhotočné SWISS TYPE automaty HANWHA se spoléhají firmy, které vyrábějí díly pro automobilový, lékařský, elektronický a další průmysl. Firmy, které zpracovávají větší a velké série složitých i extrémně technologicky náročných obrobků. HANWHA vždy nabízí, spolehlivé řešení pro každou výrobu, až do průměru tyče 45mm.

• CNC dlouhotočné automaty modelové řady XV26 jsou dynamické obráběcí stroje pro velice produktivní a vysoce přesné obrábění. Jsou vždy vyrobené z jednoho kusu bohatě žebrované litiny (váha stroje 3100kg). Delšími, plynule řízenými rozjezdy, umožňují následnou automatizaci, nebo samozřejmě i jiné aplikace pro ještě větší komfort a univerzálnost použití.

Osa „B“

• Integrovaná osa „B“ umožňuje plynulé a přesné otáčení v rozsahu 150°, což eliminuje nutnost přepínání a opakovaného upínání dílů. Získáte tak dokonalou flexibilitu pro obrábění i těch nejsložitějších tvarů a úhlů.
• Dojité ukotvení osy „B“ na obou koncích zvyšuje stabilitu a tuhost při obrábění pro maximální eliminaci vibrací.

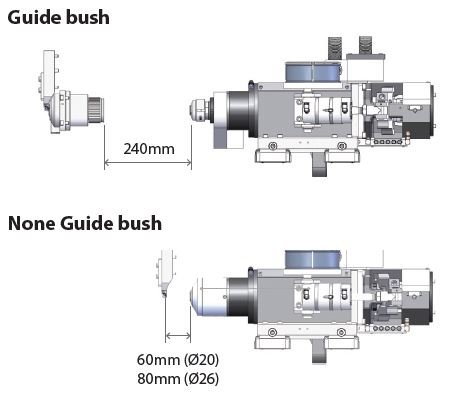

Rotační pouzdro „GUIDE BUSH“

• Součástí stroje je vyjímatelná sestava poháněného vodicího pouzdra. Výhodou je, že pouzdro lze uživatelsky demontovat. Stroj je potom určen k nasazení do produkční výroby, stejně jako jiný špičkový CNC soustruh pracující bez vodícího pouzdra. S výhodou lze obrábět vkládané obrobky, zpracovávat zbytky tyčí, nebo využít některou z robotických jednotek, které máme k dispozici.
• U strojů XV série je optimalizovaný rotační systém vodicího pouzdra (délka 140mm) tak, aby zbytky tyčí byly co nejkratší.

Uživatelsky pohodlné seřizování stroje a nástrojů

• Ergonomické rozložení stroje pro pohodlný přístup ke vřetenu a nástrojovým jednotkám i pro snadnou údržbu.
• Otočný nastavitelný panel je navíc vybaven ručním ovládáním a v případě potřeby oddělitelným kolečkem, pro snadné ovládání a seřizování CNC stroje.

Nejnovější CNC systém včetně grafických podpor pro snadné vytvoření programu

• Vylepšené uživatelské pohodlí s nejnovějším řídicím systémem FANUC, případně SIEMENS.
• Vysokorychlostní a přesné obrábění: Díky pokročilým algoritmům systém minimalizuje vibrace a zajišťuje vysokou kvalitu povrchu i při nejvyšších řezných rychlostech
• Funkce dynamické kompenzace: Systém automaticky kompenzuje odchylky, což zajišťuje maximální přesnost a opakovatelnost každého dílu.

Nástrojová jednotky a výkon vřeten

• Stroj je určen pro osazení dostatečného počtu nástrojových pozic. Součástí standardní výbavy stroje, je kompletní sada pevných i rotačních držáků nástrojů s vysokým výkonem až 2,2kW.
• Optimalizace zadní nástrojové jednotky (osa Y2), kam lze upnout větší počet nástrojů (8-11pozic). Modulární průmyslová převodovka umožňuje využití maximálního krouticího momentu, bez omezení a zvyšuje životnost poháněných nástrojových jednotek.
• Vysoký výkon zajišťují nejlepší vřetenové motory ve své třídě (např. 14,4kW/Siemens).

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.
