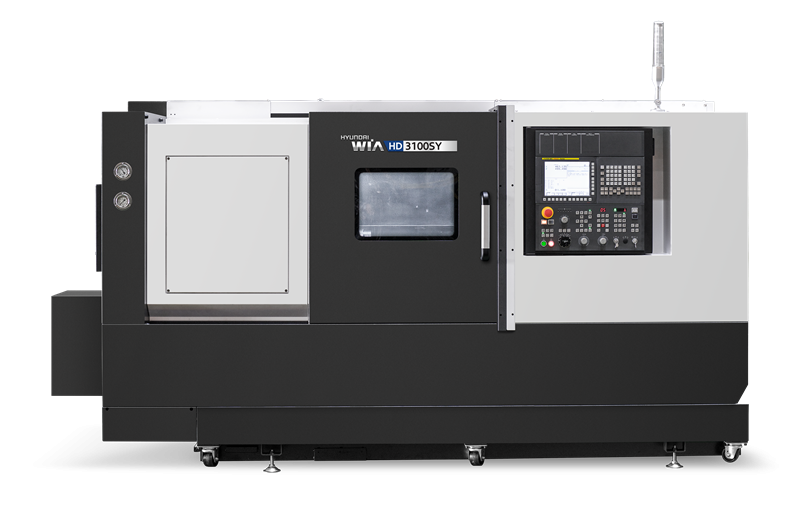

SOUSTRUH S „Y“ OSOU, PROTIVŘETENEM A BOX GUIDEWAYS PRO VELKÉ ÚBĚRY A PŘESNÉ DOKONČOVACÍ OPERACE

  • Zvětšené přesné vedení suportů pro těžké obrábění. (Box guideways)

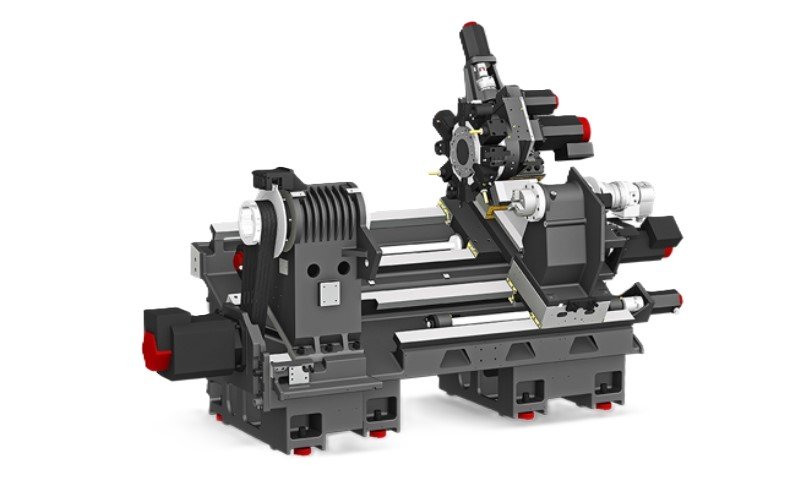

  • Litinový základ se sklonem lože 30° pro vysokou tuhost, je vyroben jako jednodílný.
  • Zušlechtění litinového základu pro minimalizaci tepelného posunu.
  • Soustružnicko-frézovací více operační provoz s BMT revolverem, osy X-Y s nejtužším klínovým řešením pohybu osy „Y“.
  • Vynikající rychloposuv 30 m/min [1181 ot./min] (osa Z).
  • Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
  • Vysoká hmotnost stroje s malou zástavbou, vynikajícím řemeslným provedením detailů předurčuje stroj k dlouhodobému nasazení ve všech nejnáročnějších provozech.
  • Vřeteno je uložené do kombinace válečkových a kuličkových ložiskových sad s kosoúhlým stykem, které dosahují vynikajícího výkonu i při vysokých zátěží vřetena.
  • V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.

Popis produktu

  • CNC soustruhy řady HD s osou „Y“ jsou vhodné pro všechny druhy obrábění v dané řadě velikosti stroje.
  • Vylepšené uživatelské pohodlí s nejnovějším řídicím systémem FANUC, případně SIEMENS.
  • Stroje HYUNDAI WIA řady HD jsou oblíbené v ČR a v Evropě kvůli možnosti grafického programování, za použití velkého 15“ monitoru. Pro větší bezpečnost obsluhy a programátora, slouží grafická přehledná simulace.

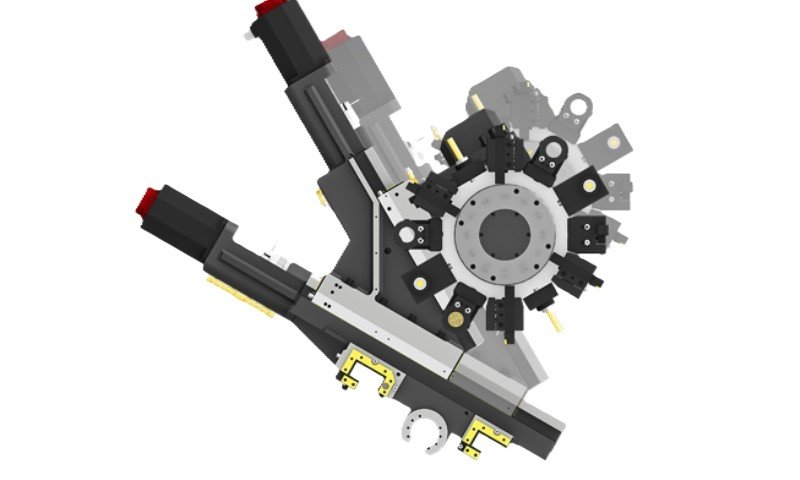

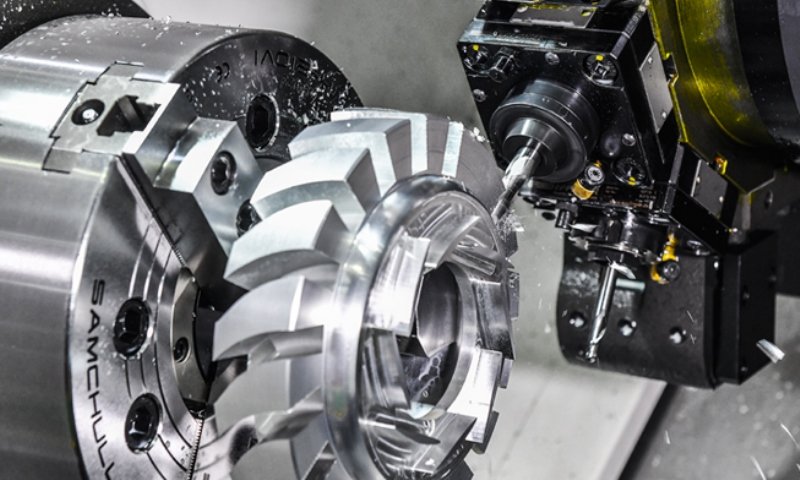

  • Největší BMT revolver ve velikostní třídě strojů HD umožňuje jednoduché velice pevné upnutí pevných nástrojů a poháněných držáků nástrojů.
  • Do robustního BMT revolveru s rychlou indexací, (0,2s) lze najednou upnout 12 (24) pevných nebo poháněných nástrojů (všechny polohy jsou poháněné).

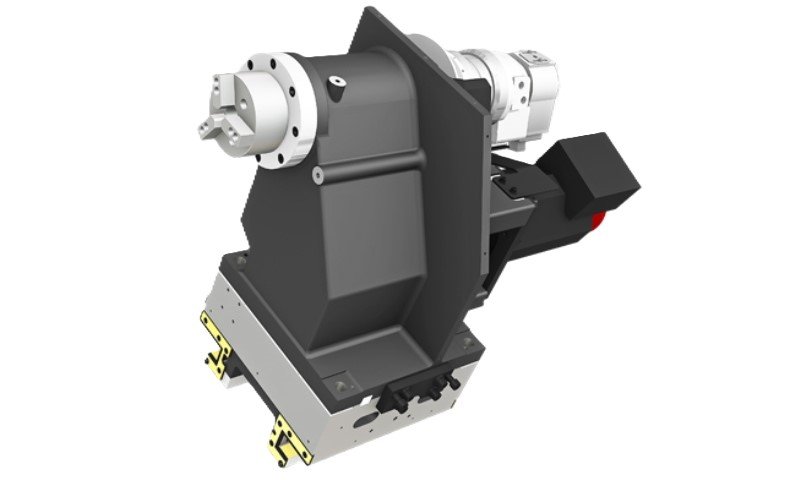

  • Protivřeteno ve velikosti 6“ (169mm) s velkým průchodem pro tyčový materiál (Ø51mm) a plnou C-osou umožňuje uživatelské pohodlí při výrobě velmi složitých dílů bez ručního přepínání a zastavování vřeten, nebo stroje.
  • Vysoká tuhost celkově žíhaného litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace, a tím zvyšuje životnost nástrojů.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální oběžný průměr 800 (mm)
Maximální obráběný průměr 420 (mm)
Maximální obráběná délka 760 (mm)
Maximální průměr tyče 81 / 51 (mm)
Velikost sklíčidla 10 (")
Velikost sklíčidla na protivřetenu 6 (")
Otáčky vřetena 3500 (ot/min)
Otáčky protivřetena 4500 (ot/min)
Výkon na vřetenu (maximální/stálý) 26/18,5 (kW)
Výkon na protivřetenu (maximální/stálý) 7,5/5,5 (kW)
Krouticí moment na vřetenu (maximální/stálý) 734/522 (N.m)
Krouticí moment na protivřetenu (maximální/stálý) 85/47 (N.m)
Ukončení vřetena (normalizované) A2-8
Ukončení protivřetena (normalizované) A2-5
Pojezd X/Y 265/120 (±60) (mm)
Pojezd Z/ZB 830/830 (m/min)
Rozjezd v ose X/Y 24/10 (mm)
Rozjezd v ose Z/ZB 30/30 (mm)
Počet pozic v revolveru 12 (ks)
Typ držáků nástrojů BMT65P
Výkon poháněného nástroje (maximální/stálý) 5,5/3,7 (kW)
Krouticí moment poháněného nástroje (maximální/stálý) 70/35,4 (kW)
Indexace vřetena (osy "C") 0,001 (°)
Otáčky poháněného nástroje (plynule řízené) 5000 (ot/min)
Hmotnost stroje 6300 (kg)
Rozměry stroje (DxŠxV) 3630x1910x1960 (mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
