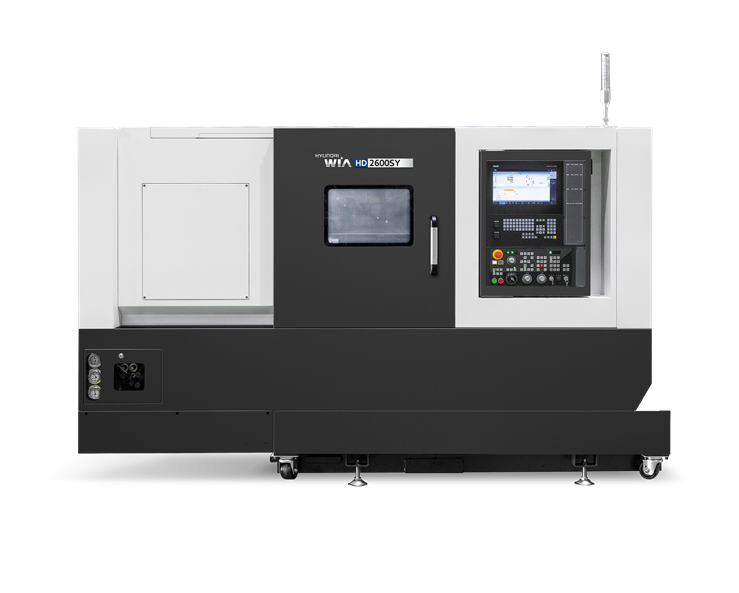

SOUSTRUH S „Y“ OSOU A BOX GUIDEWAYS PRO VELKÉ ÚBĚRY A PŘESNÉ DOKONČOVACÍ OPERACE



  • Zvětšené přesné vedení suportů pro těžké obrábění. (Box guideways)
  • Litinový základ se sklonem lože 30° pro vysokou tuhost, je vyroben jako jednodílný.
  • Zušlechtění litinového základu pro minimalizaci tepelného posunu.
  • Integrovaná plná synchronizace řízení hlavního/vedlejšího vřetena (typ „SY“).
  • Soustružnicko-frézovací více operační provoz s BMT revolverem osy X-Y s nejtužším klínovým řešením pohybu osy „Y“.
  • Vynikající rychloposuv 30 m/min [1181 ot./min] (osa Z).
  • Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
  • Vysoká hmotnost stroje s malou zástavbou, vynikajícím řemeslným provedením detailů předurčuje stroj k dlouhodobému nasazení ve všech nejnáročnějších provozech.

Popis produktu

  • CNC soustruhy řady HD s osou „Y“ jsou vhodné pro všechny druhy obrábění v dané řadě velikosti stroje.
  • Na stroji je použitý nový řídicí systém FANUC v českém jazyce.
  • V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.
  • Stroje HYUNDAI–WIA  řady HD jsou oblíbené v ČR a v Evropě kvůli možnosti grafického programování, za použití velkého 15“ monitoru. Pro větší bezpečnost obsluhy a programátora, slouží grafická přehledná simulace.
  • Největší BMT revolver ve velikostní třídě strojů HD umožňuje jednoduché velice pevné upnutí pevných nástrojů a poháněných držáků nástrojů.
  • Do robustního BMT revolveru s rychlou indexací, (0,2s) lze najednou upnout 12 pevných nebo poháněných nástrojů (všechny polohy jsou poháněné).
  • Vysoká tuhost celkově žíhaného litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace, a tím zvyšuje životnost nástrojů.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální oběžný průměr 820 (mm)
Maximální obráběný průměr 300 (mm)
Maximální obráběná délka 610 (mm)
Maximální průměr tyče 81 (mm)
Velikost sklíčidla 10 (")
Velikost sklíčidla na protivřetenu 5 (")
Indexace vřetena (osy "C") 0.001 (°)
Otáčky vřetena 3500 (ot/min)
Otáčky protivřetena 6000 (ot/min)
Výkon na vřetenu (maximální/stálý) 18.5/15 (kW)
Krouticí moment na vřetenu (maximální/stálý) 400,7/324,9/243,7 (N.m)
Ukončení vřetena (normalizované) A2-8
Rozjezd v ose X/Y 215/110 (±55) (mm)
Rozjezd v ose Z/ZB 680/680 (mm)
Rychloposuvy v ose Z/X 30/24 (m/min)
Počet pozic v revolveru 12 (24) (ks)
Typ držáků nástrojů BMT55P
Rychlost indexace revolveru (nástroj-nástroj) 0,2 (sec)
Výkon poháněného nástroje (maximální/stálý) 5,5/3,7 (kW)
Krouticí moment poháněného nástroje (maximální/stálý) 52,5/26,5 (kW)
Otáčky poháněného nástroje (plynule řízené) 6000 (ot/min)
Hmotnost stroje 5000 (kg)
Rozměry stroje 3380x1800 (mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
