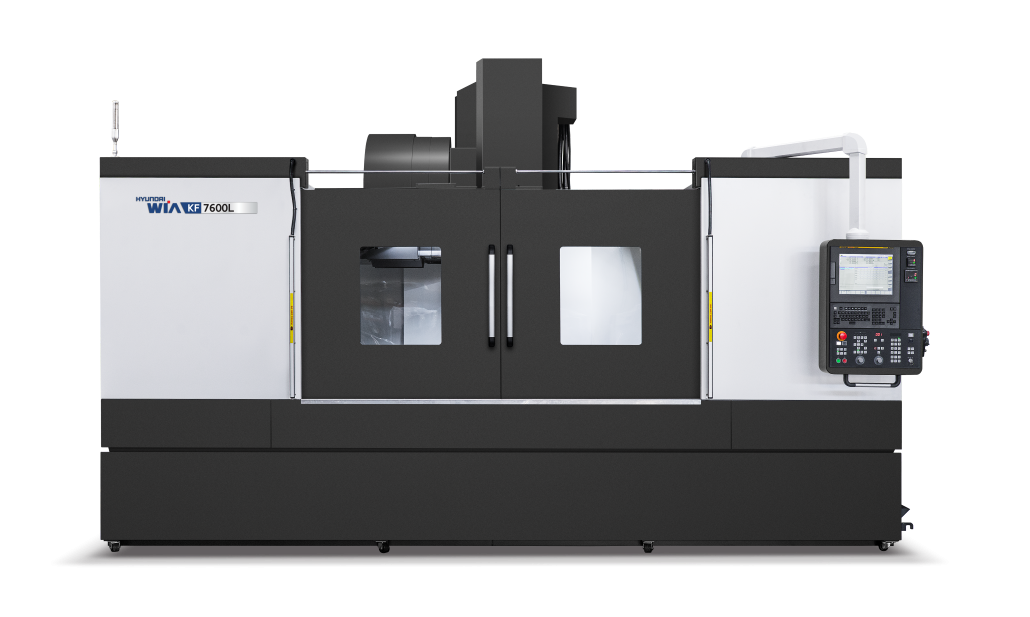

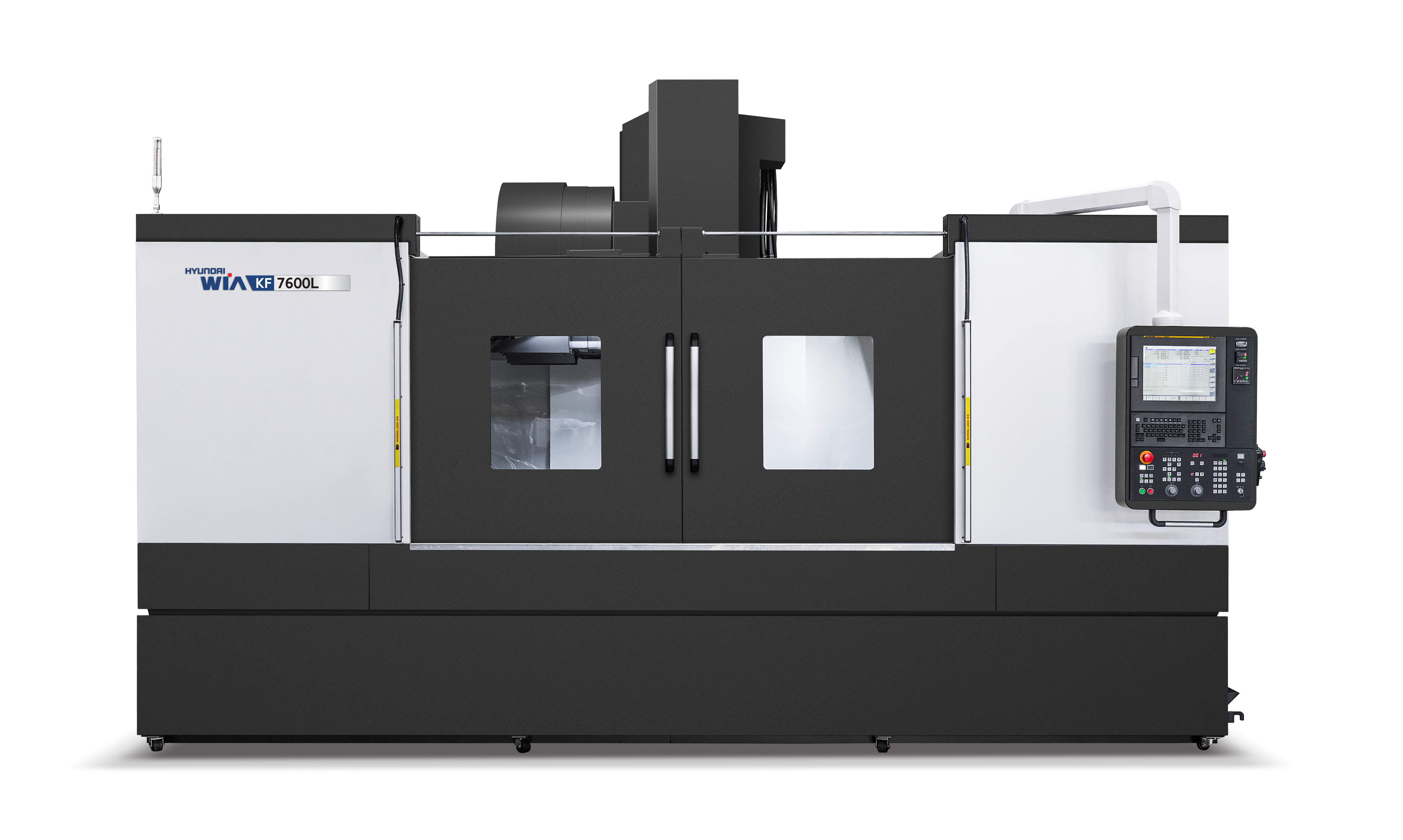

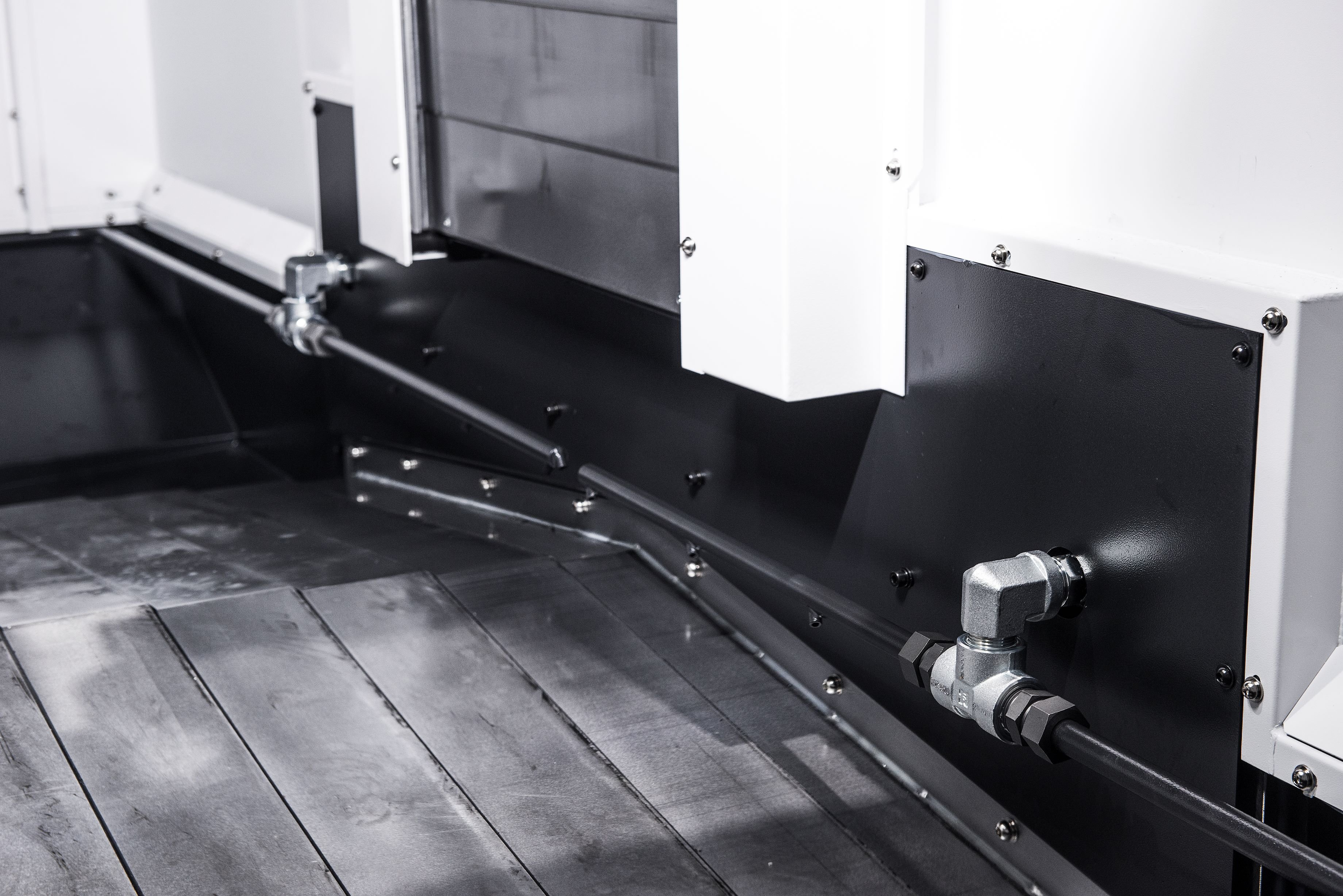

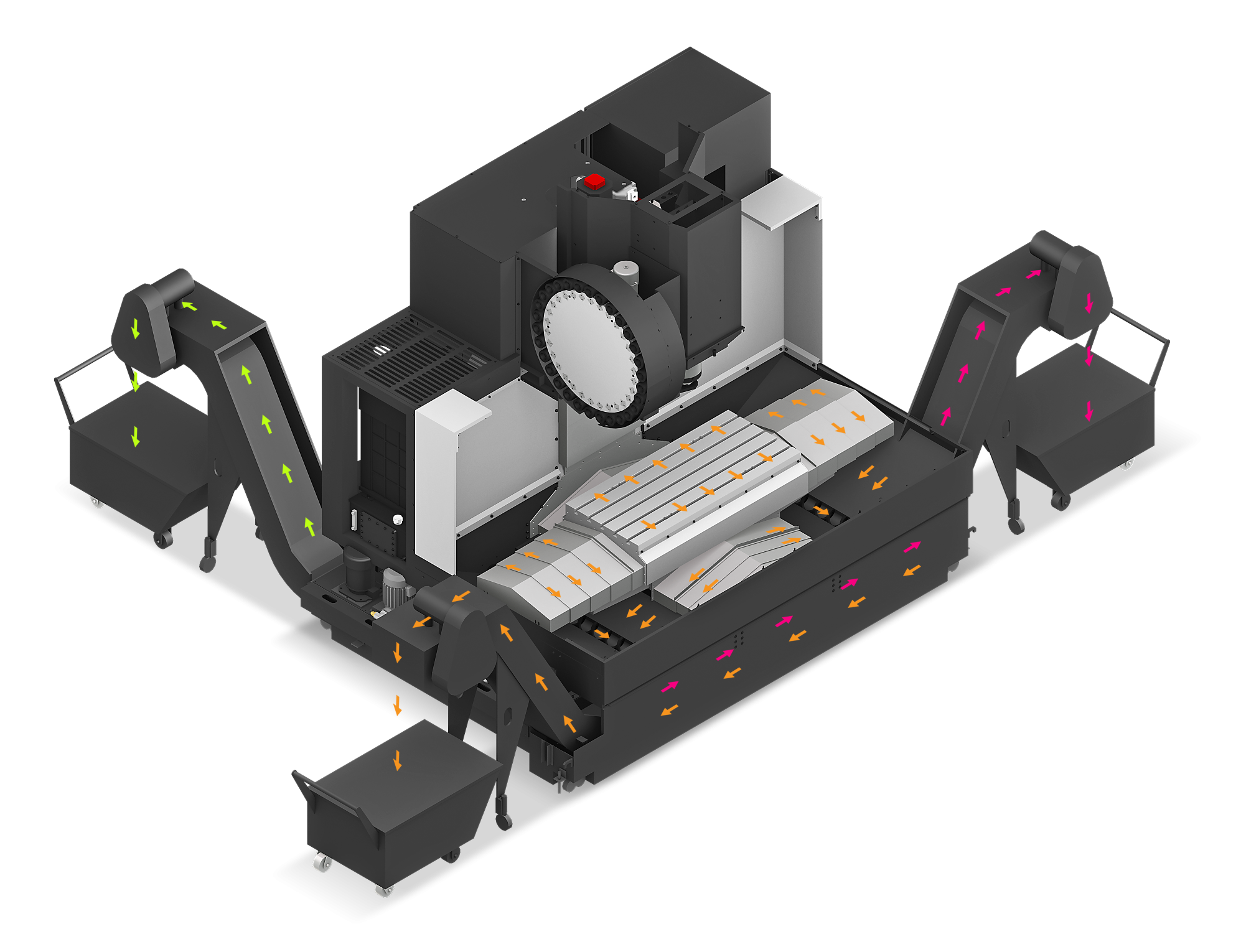

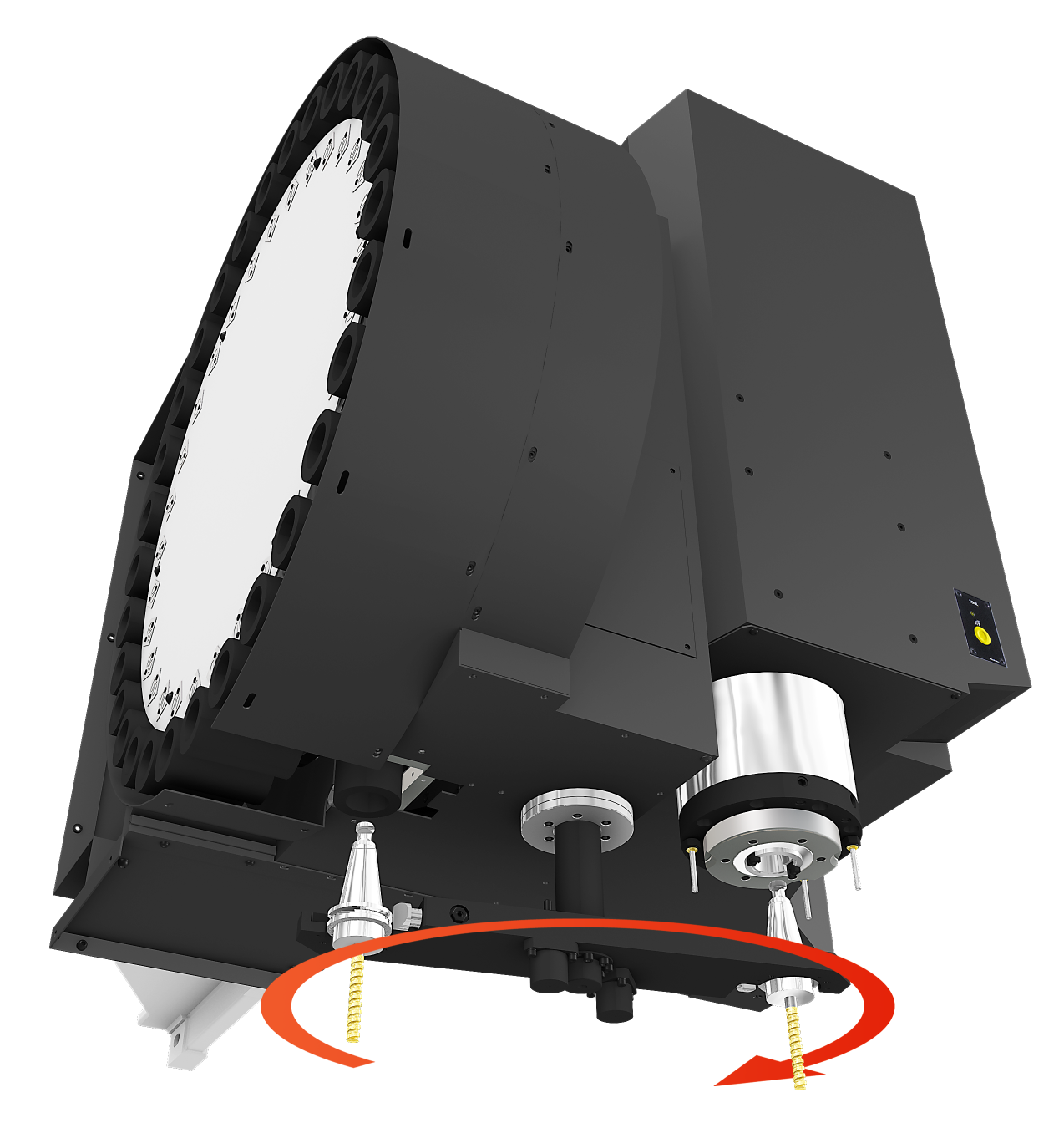

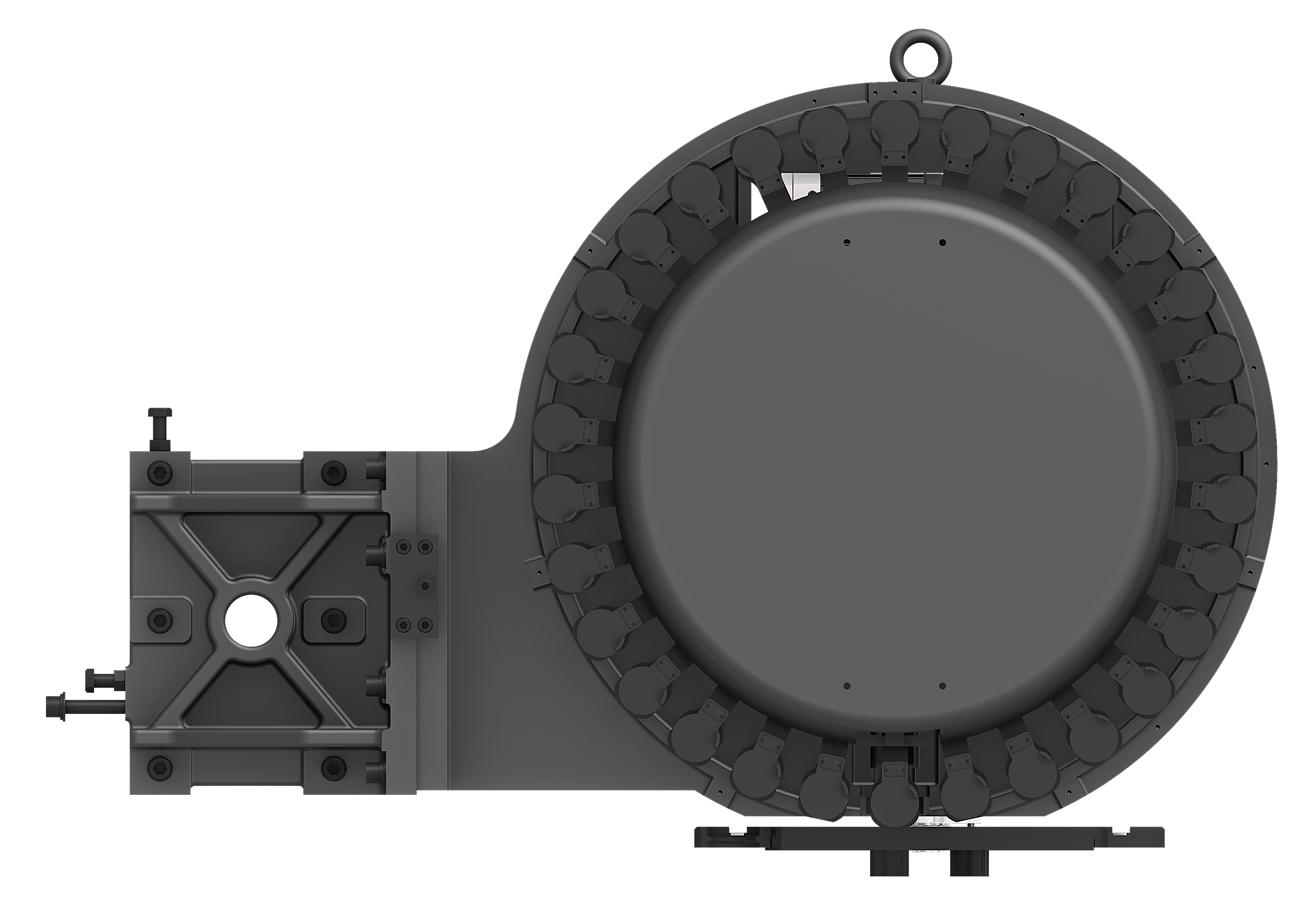

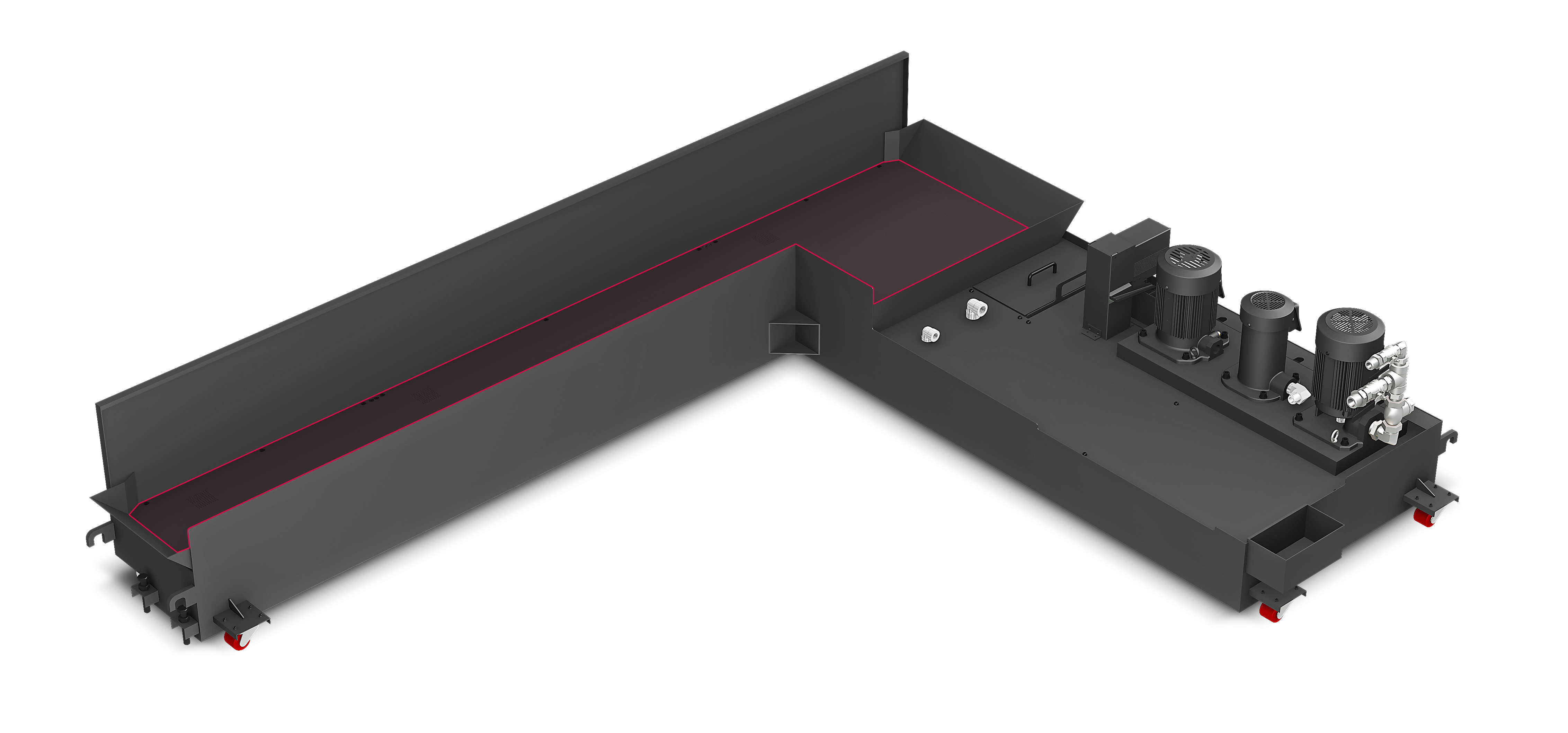

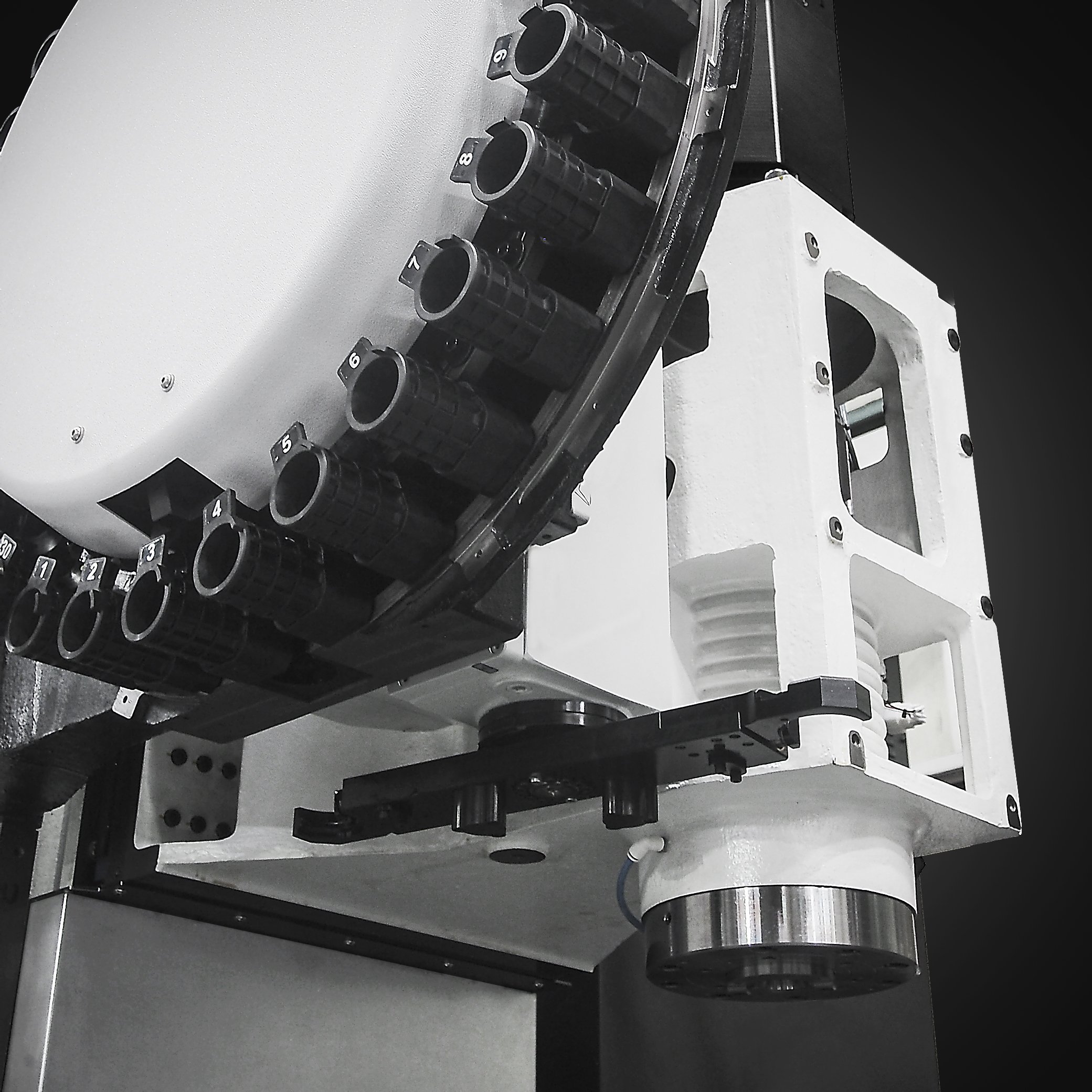

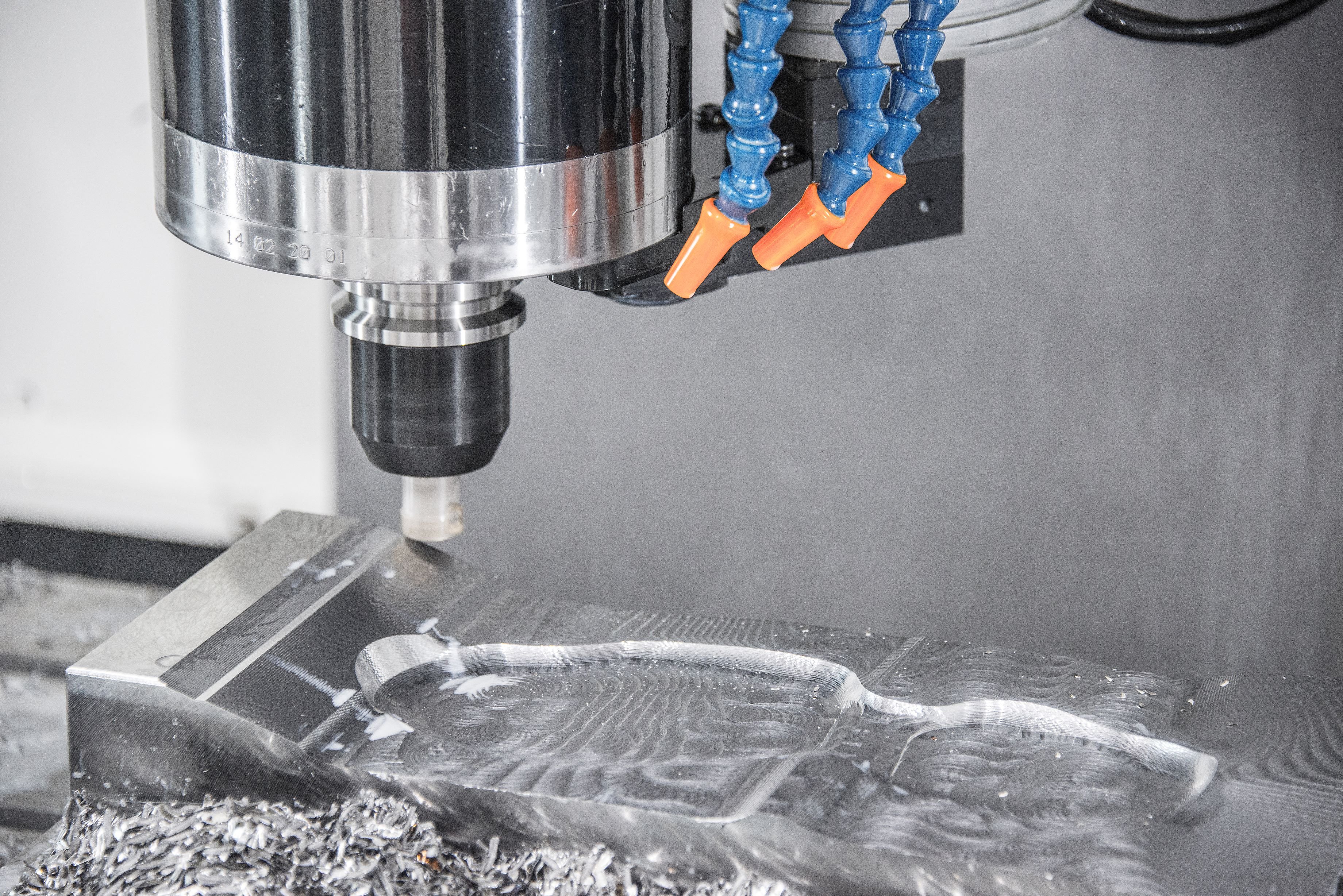

Dynamické vertikální centrum s velkým pracovním rozsahem

• Stabilní vřeteno s vysokými otáčkami až 12000ot/min

• Velký pracovní stůl pro obrobení dlouhých dílů (velikost stolu 2250x760mm)

• Zesílená konstrukce uložení osy „Y“ do čtyř lineárních vedení

• Kužel ve vřetenu BBT40 (Big Plus) s dvojitým kontaktem upnutí

Vertikální centrum nové generace disponuje velký pracovním rozsahem pro dlouhé dílce s pojezdem osy „ X“ 2 100mm a rozměrným stolem 2 250 × 760mm, s nosností až 1 800kg. KF7600L je ideální volbou pro obrábění rozměrných dílů, které se nevejdou na standardní stroje.

CNC stroje WIA jsou vyrobené společností Hyundai WIA s dlouhodobou zkušeností a nejnovějšími technologiemi, které maximalizují produktivitu se zachováním vysoké přesnosti a stability.

Hyundai WIA klade velký důraz na technologické inovace, aby si udržel pozici lídra v oblasti CNC strojů. Jejich hlavní snahy se soustředí na čtyři klíčové oblasti: přesnost, stabilitu, produktivitu a automatizaci.

Společnost Hyundai WIA se aktivně podílí na vývoji a implementaci řešení pro Průmysl 4.0 a „Smart Factory“. Díky tomu jsou stroje navrženy s ohledem pro snadnou integraci s robotickými systémy. Jsou vybaveny potřebnými rozhraními a softwarem (např. přes M-funkce a I/O komunikaci), které umožňují bezproblémovou komunikaci s robotickými buňkami.

Vertikální centrum Hyundai WIA KF7600L je vlajkovou lodí mezi velkokapacitními stroji pro náročné a těžké i rychlostní obrábění. Tento stroj byl vyvinut s cílem nabídnout maximální tuhost, výkon a přesnost pro obrábění rozměrných a těžkých obrobků, ať už jde o součásti konstrukčních dílů, dlouhých výrobků pro energetický, automobilový a železniční průmysl, velkých desek, forem a velkých rámů.

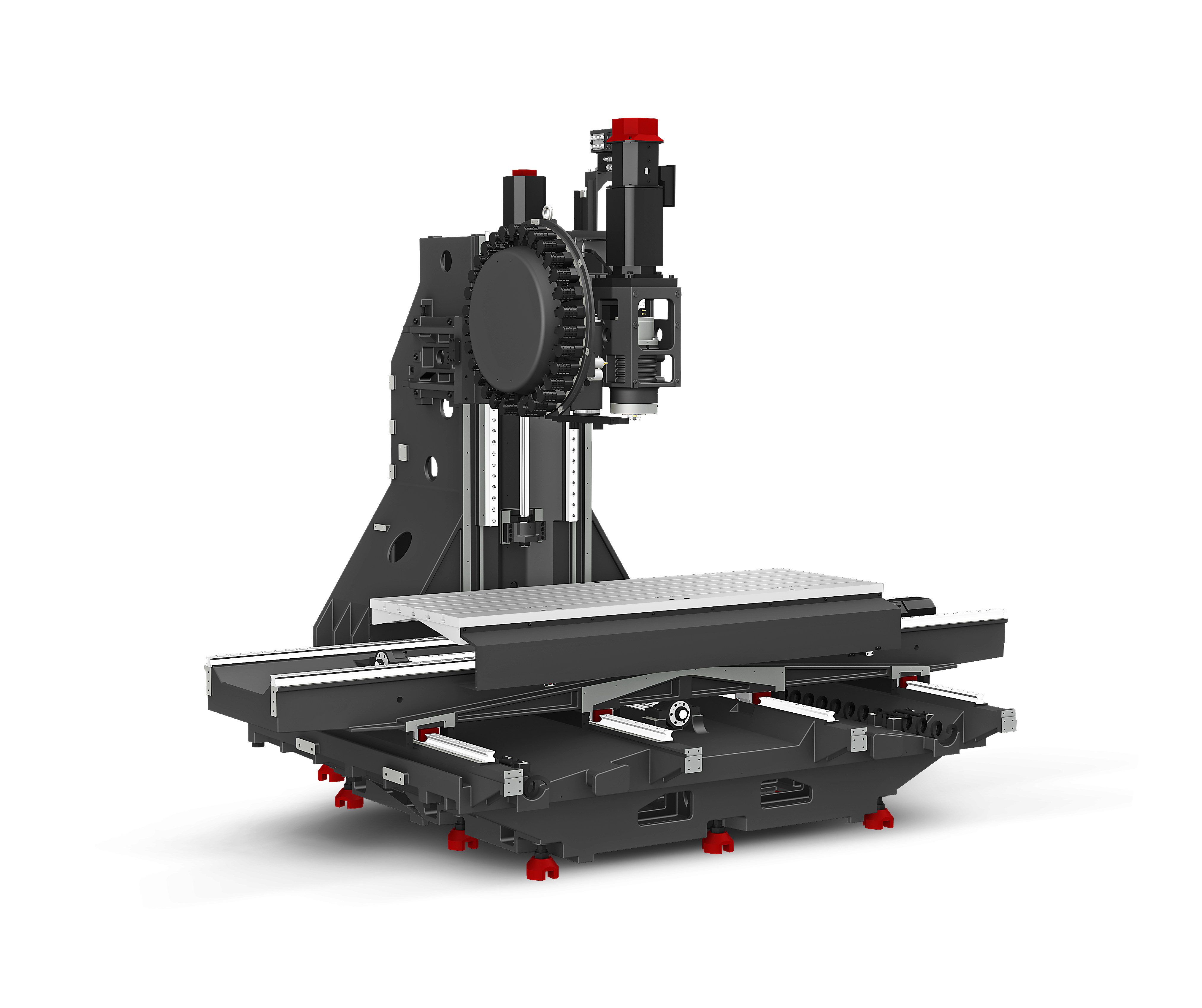

Masivní jednodílné litinové lože

• Stroj je postaven na robustním loži, odlitém z jednoho kusu, které je tepelně zpracováno pro eliminaci pnutí. Tato konstrukce minimalizuje vibrace, zajišťuje vynikající tlumicí vlastnosti a garantuje dlouhodobou geometrickou stabilitu i při velkých úběrech materiálu.

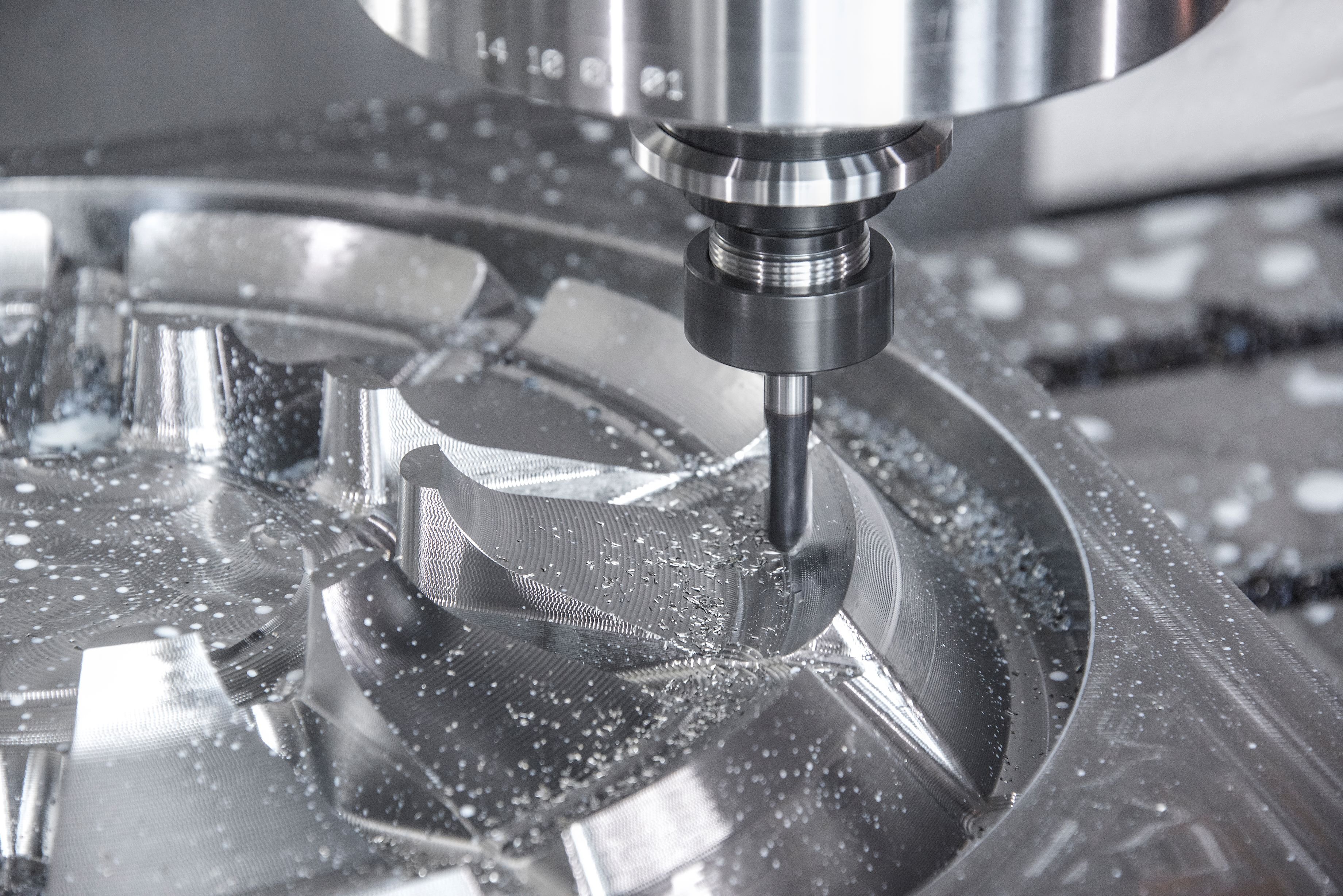

Precizní vřeteno pro vysokou stabilitu při obrábění

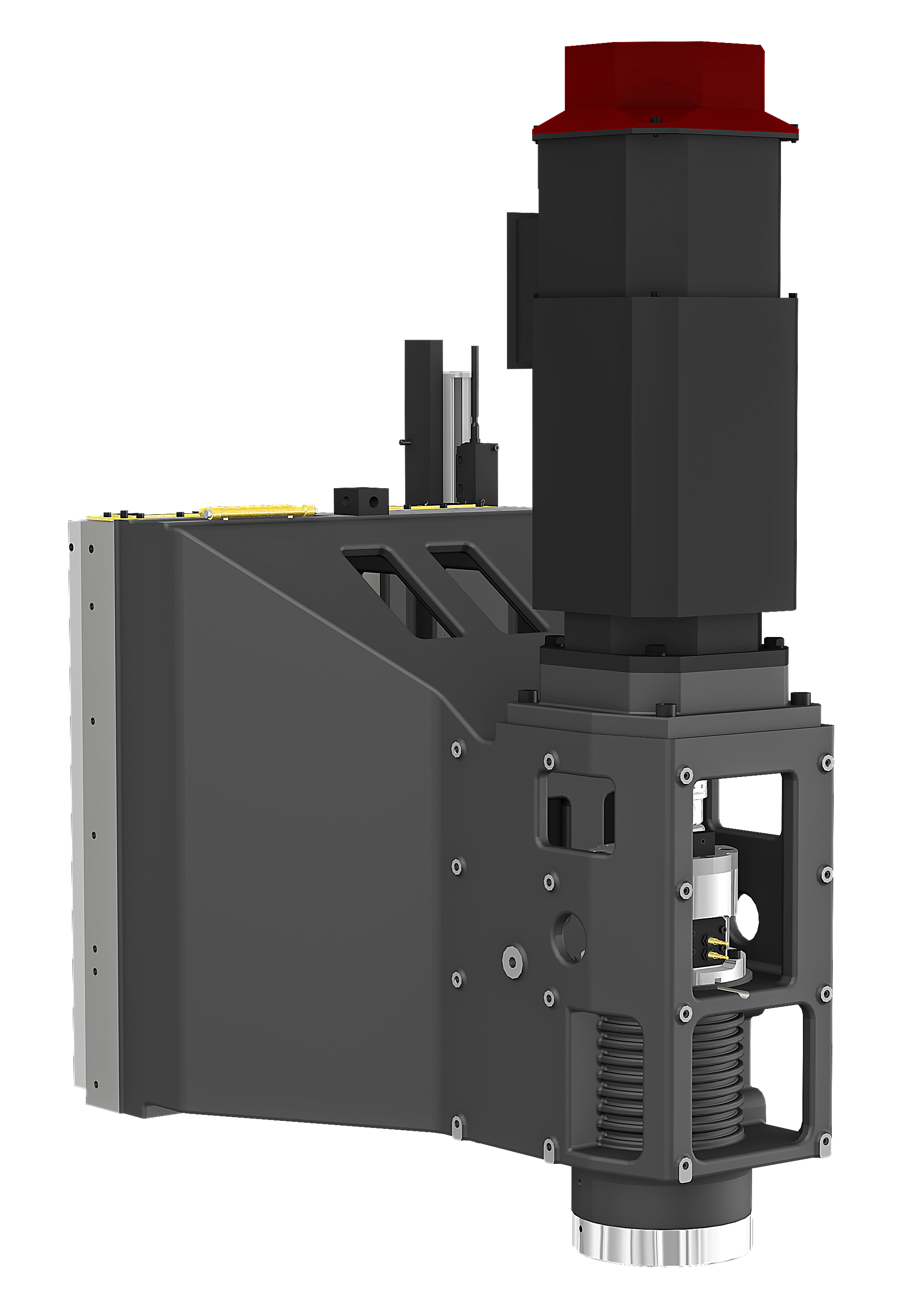

• Vřeteno u vertikálního centra KF7600L je navrženo tak, aby zvládalo jak silové hrubování, tak i vysokorychlostní dokončovací operace. Klíčovým technologickým pilířem je přímý pohon (Direct Drive), který odstraňuje nevýhody řemenových převodů.
• U přímého pohonu je motor spojen s vřetenem. Tato metoda velice zkracuje časy rozběhu a zastavení (akcelerace/dekcelerace), eliminuje hluk a vibrace a zajišťuje vynikající přenos krouticího momentu bez ztrát.

Vysoká tepelná stabilita

• Vřeteno je standardně vybaveno systémem chlazení olejem. Tento aktivní okruh udržuje konstantní teplotu vřetena i při dlouhotrvajících operacích ve vysokých otáčkách a tím eliminuje tepelnou dilataci a zaručuje rozměrovou přesnost obrobků.

Kužel ve vřenu BIG-PLUS

• Rozhraní upínacího kužele ve vřetenu BIG-PLUS® bylo vyvinuto pro aplikace na obráběcích centrech a na strojích Hyundai WIA se tento kužel objevuje již řadu let.  Systém vřetena BIG-PLUS® (BBT40) poskytuje dvojitý kontakt upnutí kuželu do vřetena s daleko vyšší přesností čímž zvyšuje ohybovou tuhost. S držáky nástrojů BBT40 dosahujete lepších povrchů obrábění a vyšší životnosti nástrojů. Do vřetena lze upnout i běžné kužely BT40. Opakovatelná přesnost upnutí do vřetena BIG-PLUS® je 0,002mm.

Vedení os pro vysokou přesnost a dlouhou životnost

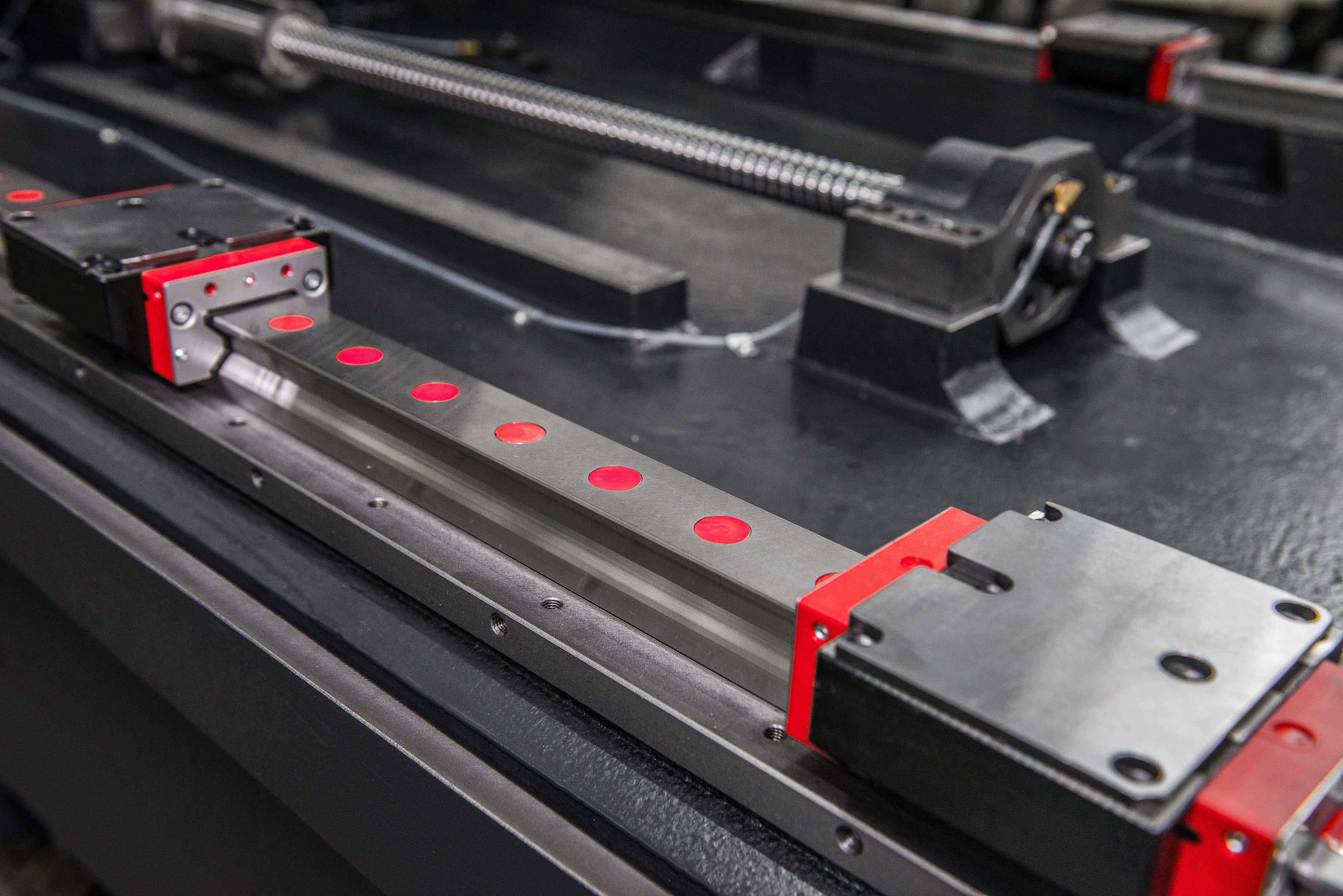

• Zatímco většina běžných strojů využívá lineární kuličkového vedení, model KF7600L sází na válečkové segmenty, místo kuliček. Válečky mají s kolejnicí lineární (plošný) kontakt, nikoliv pouze bodový. To radikálně mění vlastnosti stroje v zátěži, udržuje vysokou přesnost při obrábění a zvyšuje životnost vedení.

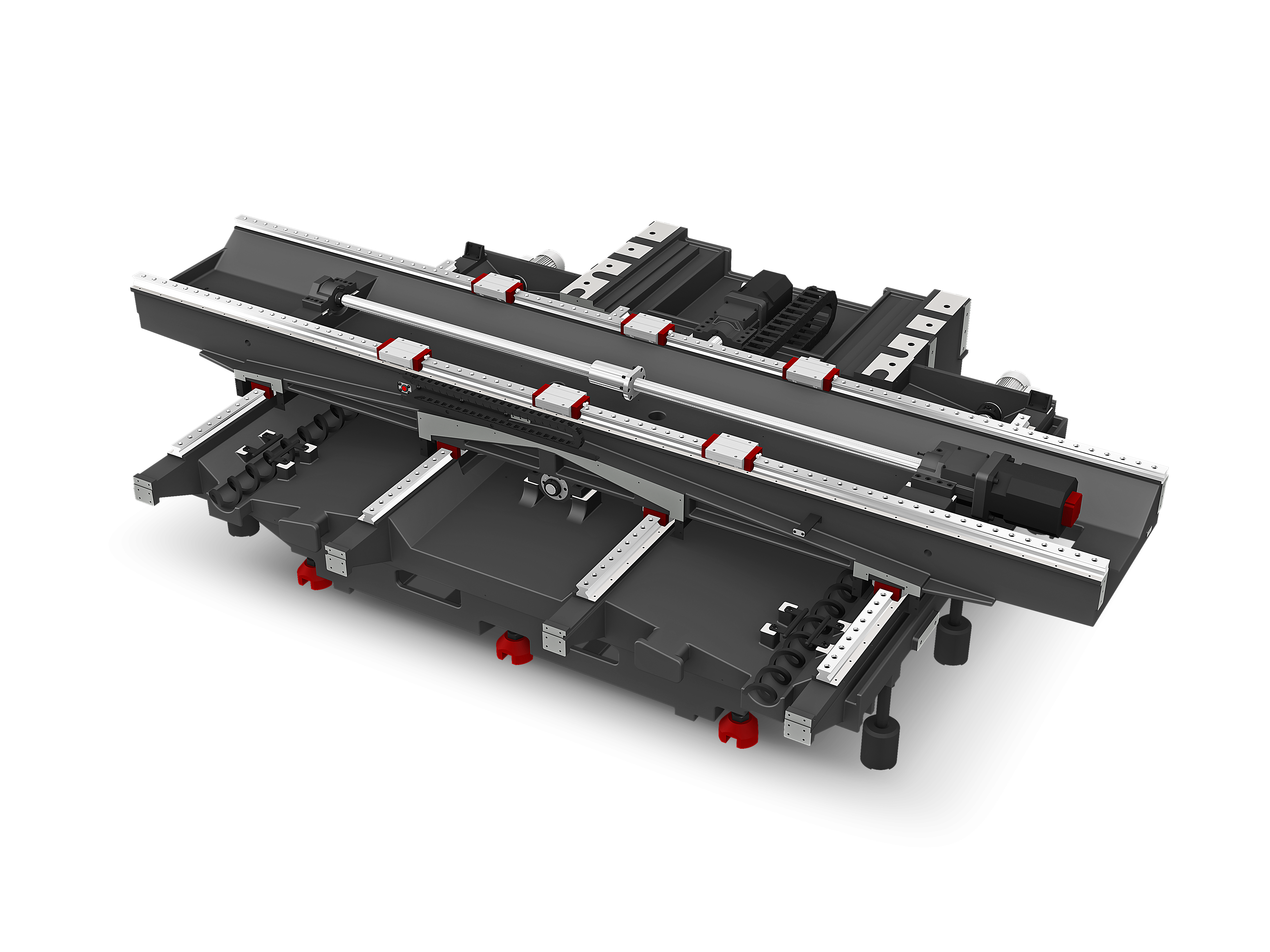

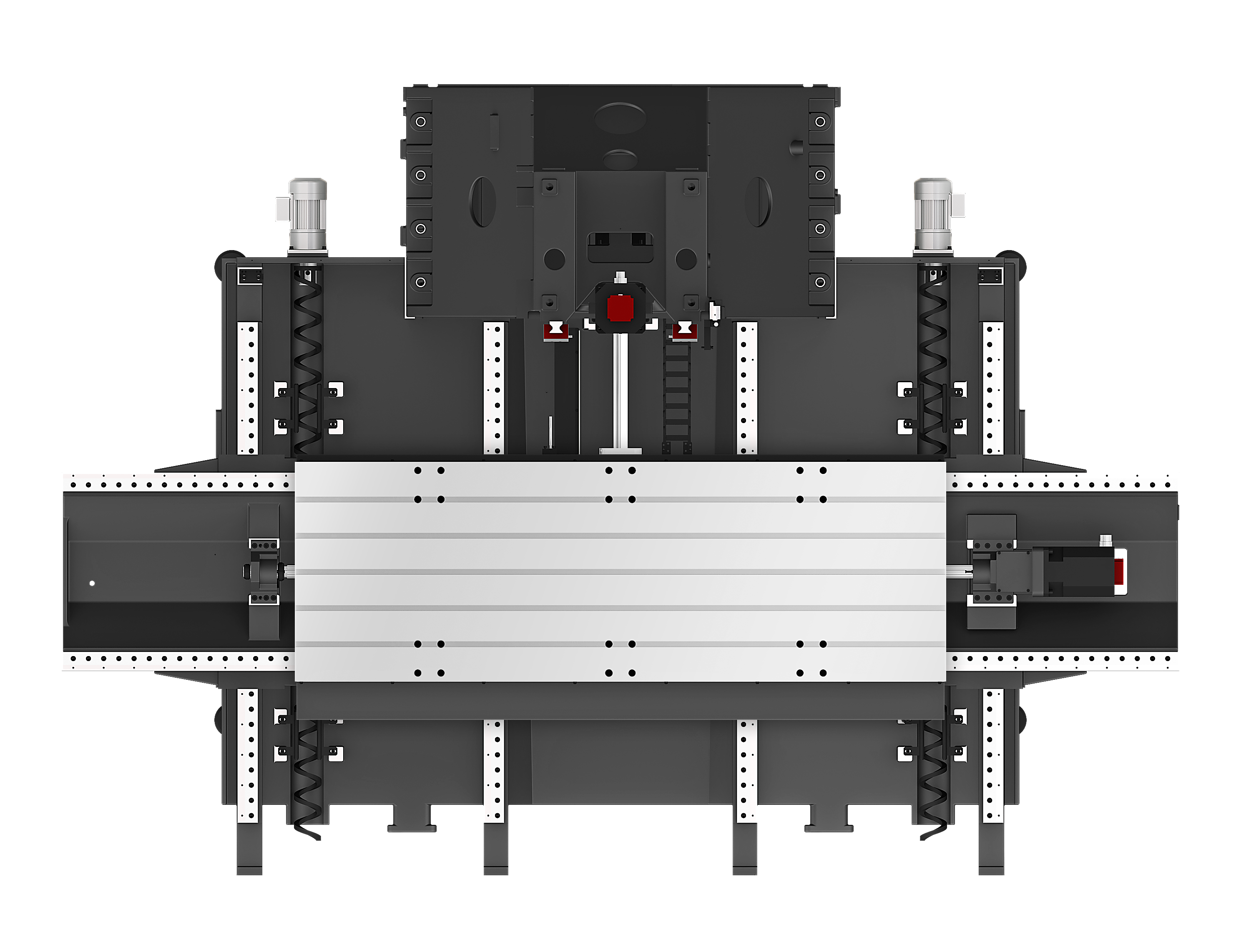

4-dráhová konstrukce osy Y (Y-axis 4-way Guideway)

• Pro zvýšenou stabilitu  osy „X“ je vertikální centrum KF7600L v ose „Y“ vybavené čtyřmi paralelními drahami (čtyři lineární válečkové vedení vedle sebe).  Tato konstrukce eliminuje „přepadávání“  stolu při extrémních polohách v ose X a zajišťuje rovnoměrné rozložení hmotnosti obrobku až do 1 800 kg. Díky 4-dráhové podpoře dosahuje stroj stejných výsledků přesnosti, ať už obrábíte ve středu stolu, nebo na jeho úplném okraji. To je zásadní pro výrobu dlouhých lišt, hřídelí nebo rozměrných forem.

Precizní ukotvení a přesnost kuličkových šroubů

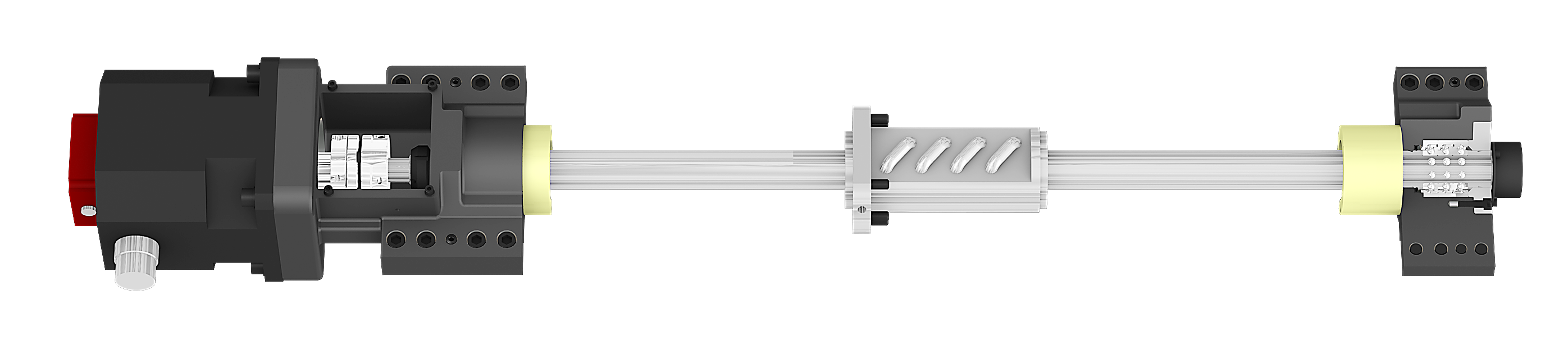

• Všechny lineární osy stroje jsou poháněny vysoce přesnými kuličkovými šrouby velkých průměrů, které jsou přímo spojeny se servomotory. Velký průměr šroubů umožňuje přenos vysokých sil, což je nezbytné pro stabilní posuv stolu, zatíženého např. dvoutunovým obrobkem. Šrouby jsou ukotvené na obou stranách do 4-řadých ložiskových sad s kosoúhlým stykem což 3x zvyšuje tuhost stroje KF7600L, než u běžně dodávaných center.

Vysoká spolehlivost řídicího systému

• Vertikální centrum KF7600L je vybavený nejmodernějším řídicím systémem Fanuc, který představuje spolehlivé a výkonné řešení pro moderní CNC stroje, které vyžadují jednoduché, rychlé a komplexní ovládání. Jednoduché ovládání a uživatelsky přívětivé prostředí umožňuje stroj využít i pro malosériovou, nebo kusovou výrobu.
