Vysoce tuhé vertikální CNC soustružnické centrum navržené pro obrábění rozměrných a těžkých obrobků s vysokými nároky na přesnost a stabilitu. LV2000MM kombinuje robustní konstrukci, výkonné vřeteno a poháněné nástroje s vysokým krouticím momentem a moderní řízení, což z něj činí ideální řešení pro náročné průmyslové aplikace i automatizovanou výrobu.

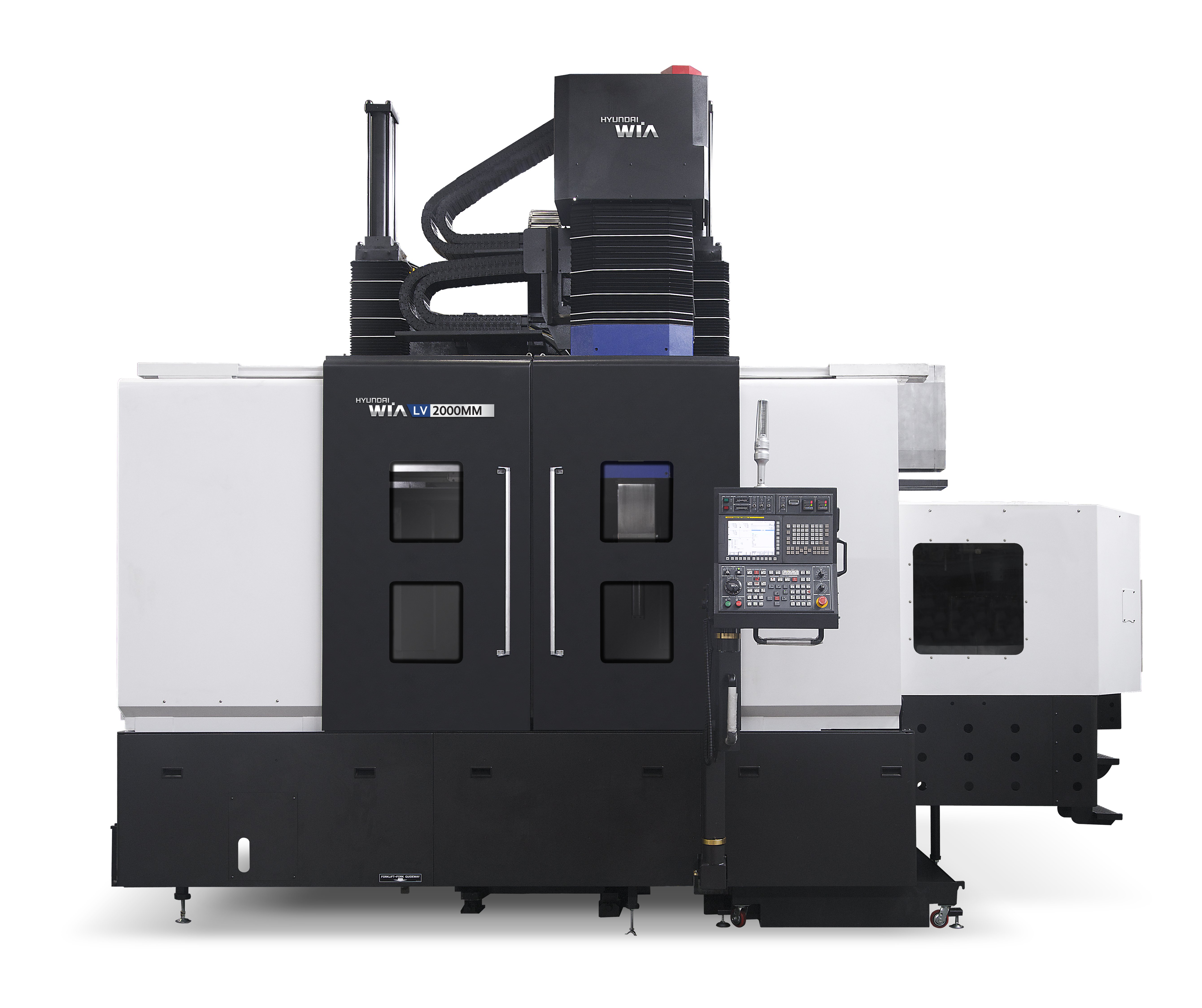

Hyundai WIA LV2000MM je výkonné vertikální CNC soustružnické centrum určené pro přesné obrábění velkých a těžkých dílců. Patří do řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navržené s důrazem na maximální tuhost, dlouhodobou přesnost a spolehlivý provoz v náročných výrobních podmínkách. Stroje této řady představují ideální řešení pro zákazníky, kteří požadují efektivní obrábění velkých dílců s vysokými nároky na kvalitu a stabilitu procesu.

Vertikální koncepce stroje zajišťuje stabilní upnutí obrobku, snadnou manipulaci pomocí jeřábu nebo robotu a vysokou procesní spolehlivost. Díky tomu je LV1400 vhodný jak pro kusovou, tak sériovou výrobu v odvětvích jako energetika, těžké strojírenství nebo výroba velkých komponent pro těžařský průmysl.

Hyundai WIA se pyšní více než 50letou tradicí výroby obráběcích strojů a klade dlouhodobě důraz na vlastní vývoj, precizní výrobu klíčových komponent i komplexní a dlouhodobou poprodejní podporu. Díky tomu nabízejí stroje této značky vysokou provozní spolehlivost, dlouhou životnost a konzistentní kvalitu obrábění, což z nich činí osvědčenou volbu pro průmyslové aplikace po celém světě.

Konstrukce stroje a celková tuhost

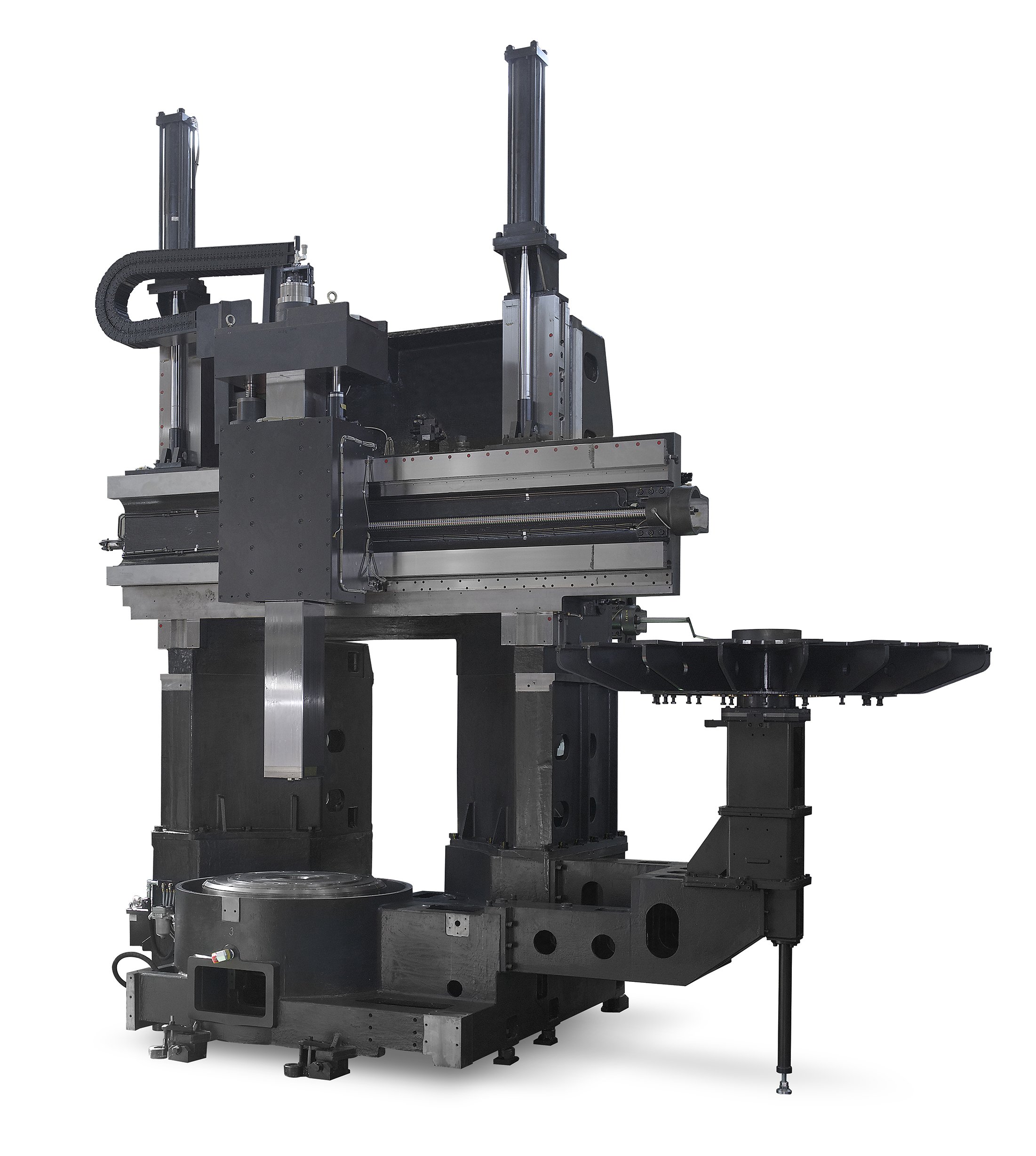

LV2000MM je navržen jako vysoce tuhý vertikální karusel s portálovou konstrukcí, masivním litinovým ložem a robustním příčníkem. Pro pohyb v ose Z je použit smykadlový systém (RAM) o průřezu 240 x 240 mm, který zajišťuje vysokou stabilitu při těžkém obrábění velkých dílců.
Kluzná (box) vedení v silově zatížených osách zajišťují vysokou nosnost, účinné tlumení vibrací a dlouhodobou přesnost i při vysokém zatížení. Lineární pravítka ve standardní výbavě umožňují přesné odměřování polohy a stabilní opakovatelnost.
Vertikální koncepce podporuje přirozené usazení obrobku, efektivní odvod třísek a snadnou manipulaci pomocí jeřábu nebo robotu.

Pracovní rozsah a upínání

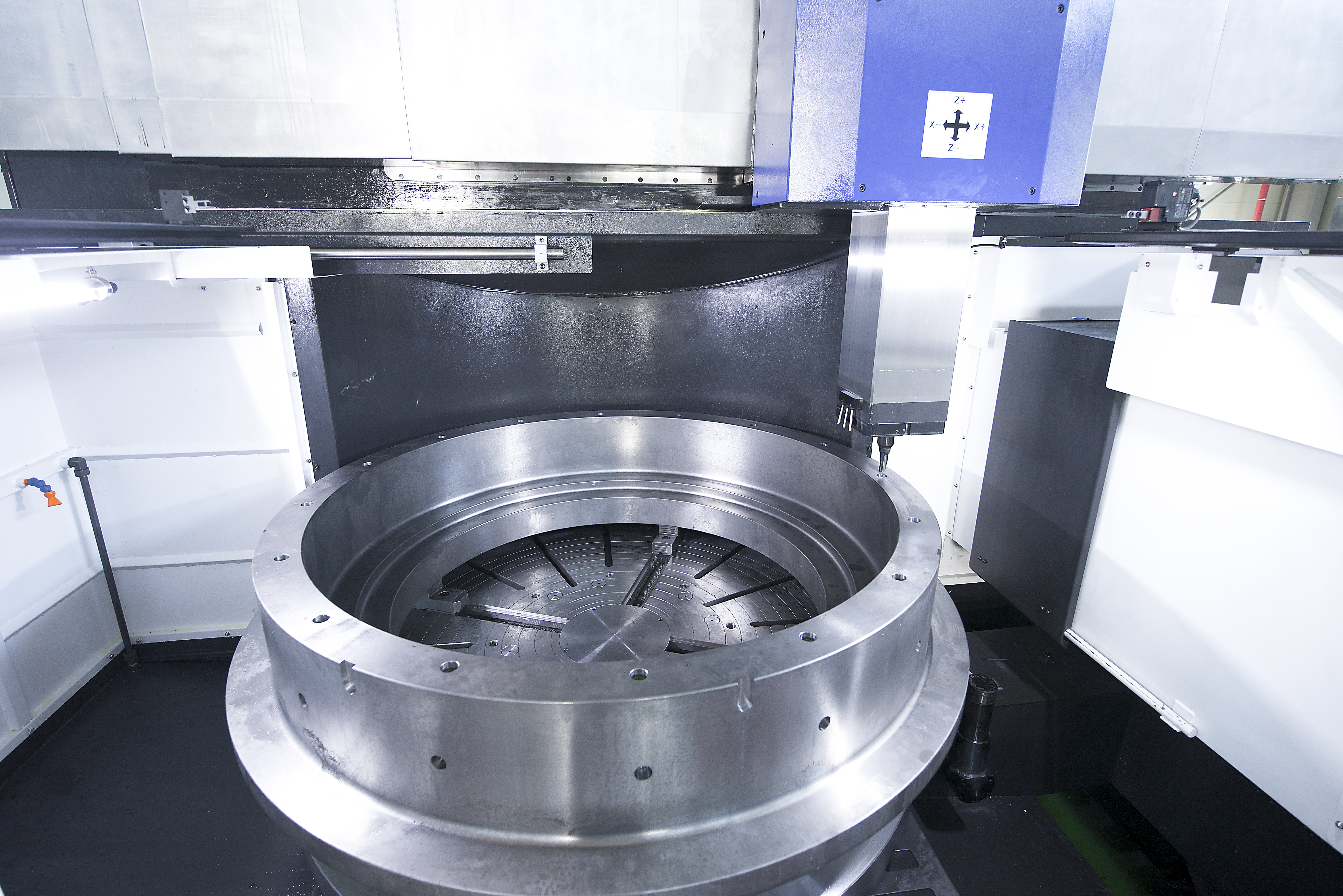

Stroj je určen pro obrábění velmi velkých obrobků do průměru 2 000 mm a výšky 1 700 mm. Standardně je vybaven velkoprůměrovým sklíčidlem (1 600 mm / 63″), které umožňuje bezpečné upnutí těžkých dílců až do hmotnosti 10000 kg s vysokou stabilitou při obrábění. Jako standardní vybavení od nás také dostanete sadu 4 měkkých čelistí.

Vřeteno, výkon a krouticí moment

Vřeteno je poháněno přes dvoustupňovou automatickou převodovku, která zajišťuje vysoký krouticí moment při nízkých otáčkách pro hrubování a stabilní chod při dokončování.
Maximální otáčky vřetena dosahují 258 ot./min. Výkon standardního motoru je opčně možné rozšířit až na 45 kW, s maximálním krouticím momentem 23242 N·m, což umožňuje efektivní obrábění velkých odlitků a výkovků.

Posuvy os a zásobník nástrojů

Rozjezdy os odpovídají běžnému rozsahu pro obrábění velkých dílců (osa X se pohybuje od -250 do +1 180 mm, osa Z má rozjezd 915 mm). Celý příčník se pak pohybuje ve 3 pozicích nahoru a dolů vždy po 250 mm (osa W), což umožňuje dosáhnout dostatečného rozsahu pro obrábění až do výšky 1 700 mm.
Rychloposuvy jsou optimalizovány pro těžké aplikace (12 m/min), s důrazem na stabilitu a plynulost pohybu.
Verze MM je vybavena multitaskingovou hlavou s poháněnými nástroji, která umožňuje kombinaci soustružení, vrtání a frézování v jednom upnutí. Opčně lze dokoupit brusnou hlavu. Tím dochází k výraznému zkrácení výrobních časů a eliminaci chyb vznikajících při přeupínání.
Stroj je osazen smykadlem a standardně vybaven zásobníkem nástrojů s 18 pozicemi. Rychlá a přesná indexace podporuje produktivitu výroby.

Automatizace a výrobní integrace

Stroj je konstruován pro manipulaci s velkorozměrovými dílci a snadnou integraci do automatizovaných pracovišť. Otevřený pracovní prostor umožňuje efektivní zakládání pomocí jeřábu nebo robotu a podporuje nasazení v sériové i kusové výrobě.

Další konstrukční a technologické výhody:

• Lineární pravítka ve standardu pro přesné odměřování polohy a dlouhodobou geometrickou stabilitu.
• Optimalizovaný tvar pracovního prostoru a vyspělý systém chlazení podporuje efektivní odvod třísek a chladicí kapaliny a přispívá k teplotní stabilitě stroje.
• Řízená osa C s prstencovým ozubením a snímačem polohy, která zajišťuje vyšší přesnost indexace a nižší hlučnost oproti běžným řešením s převodovkou.
• Řídicí systém FANUC 32iB-PLUS (opčně FANUC 0i PLUS) nabízí vysokou spolehlivost, přehledné ovládání a podporu pokročilých soustružnických funkcí.
• Doplňkový software Hyundai WIA zjednodušuje obsluhu stroje a tvorbu programů.
