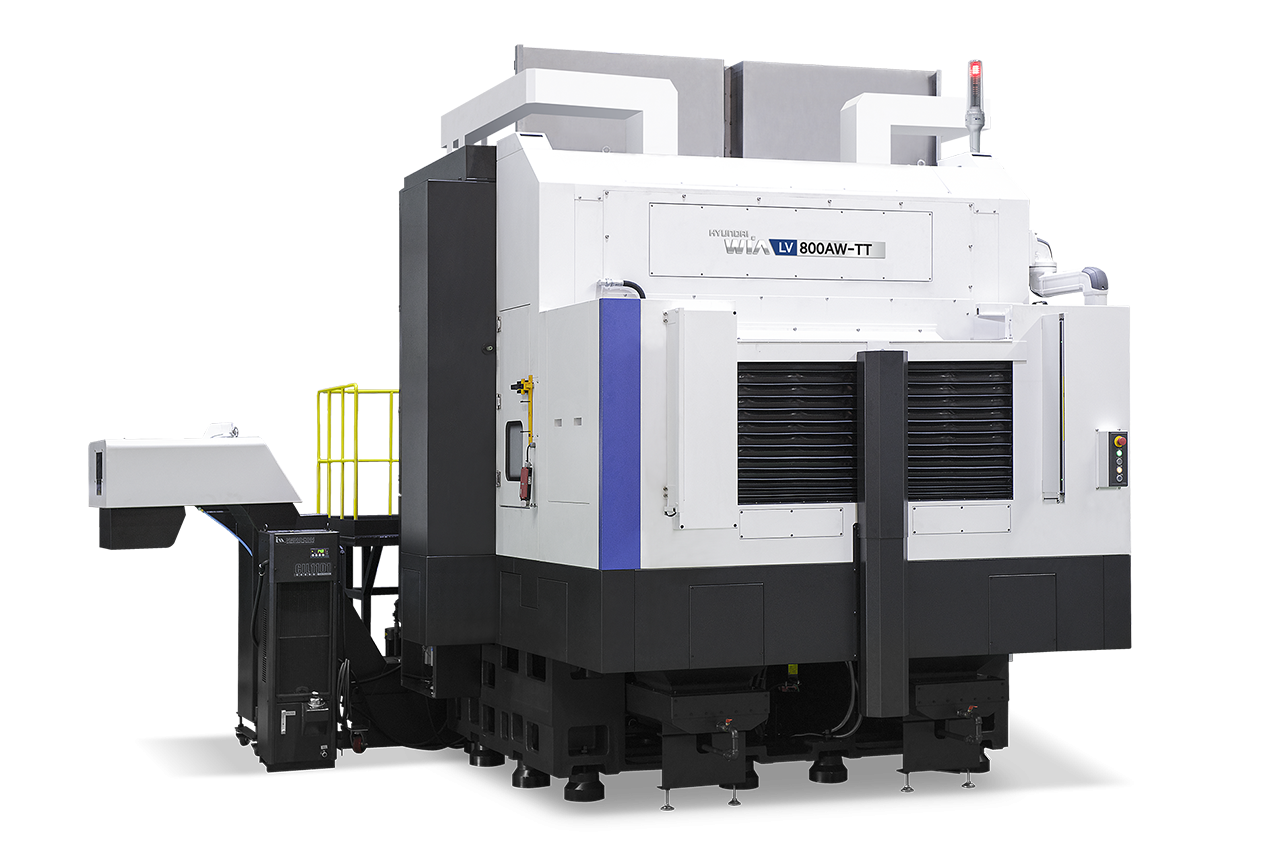

CNC Karusel Hyundai WIA LV800AWTT se dvěma revolvery a dvěma paletami

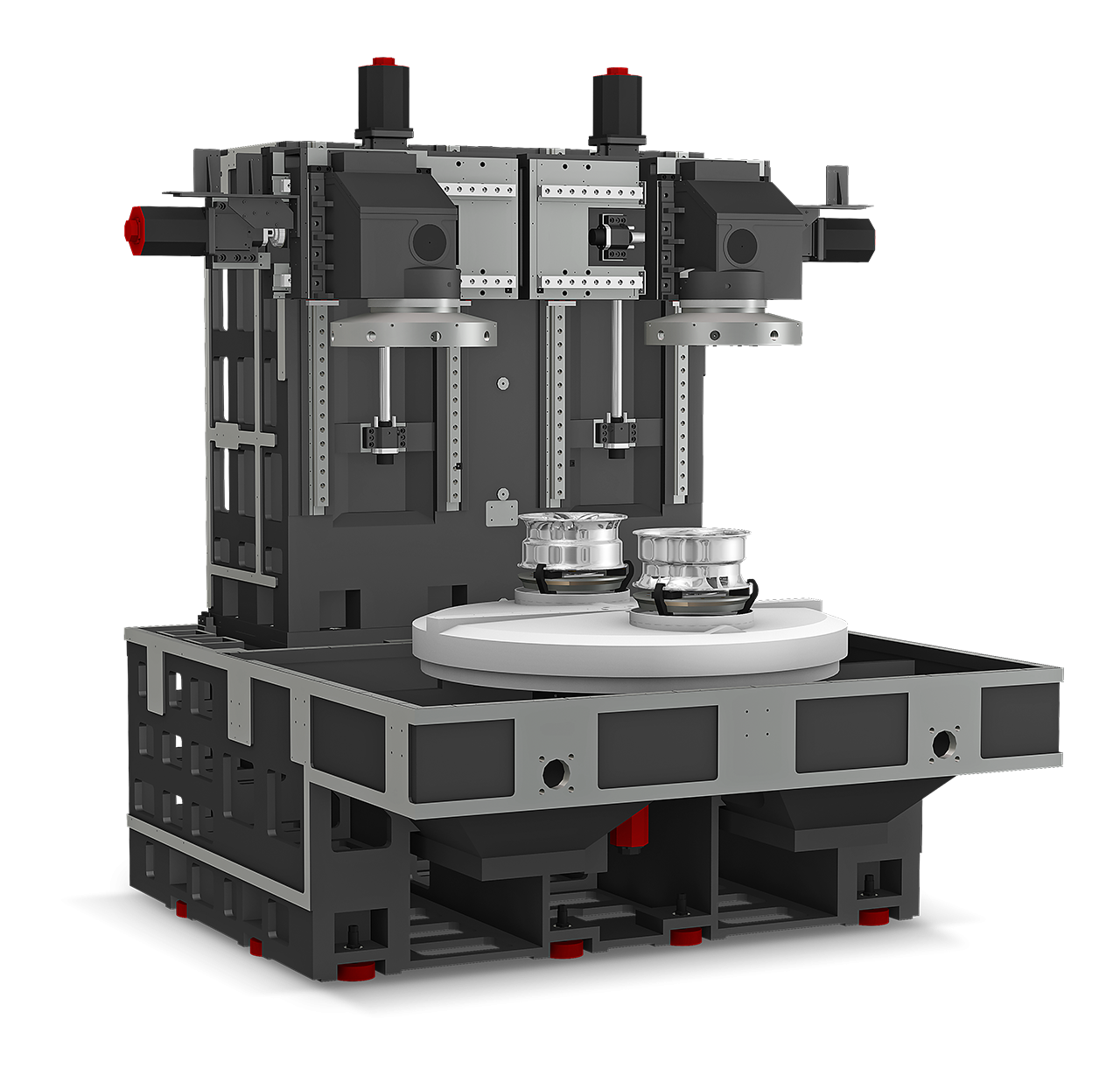

CNC Karusel Hyundai WIA LV800AWTT se dvěma revolvery a dvěma paletami - bez krytování

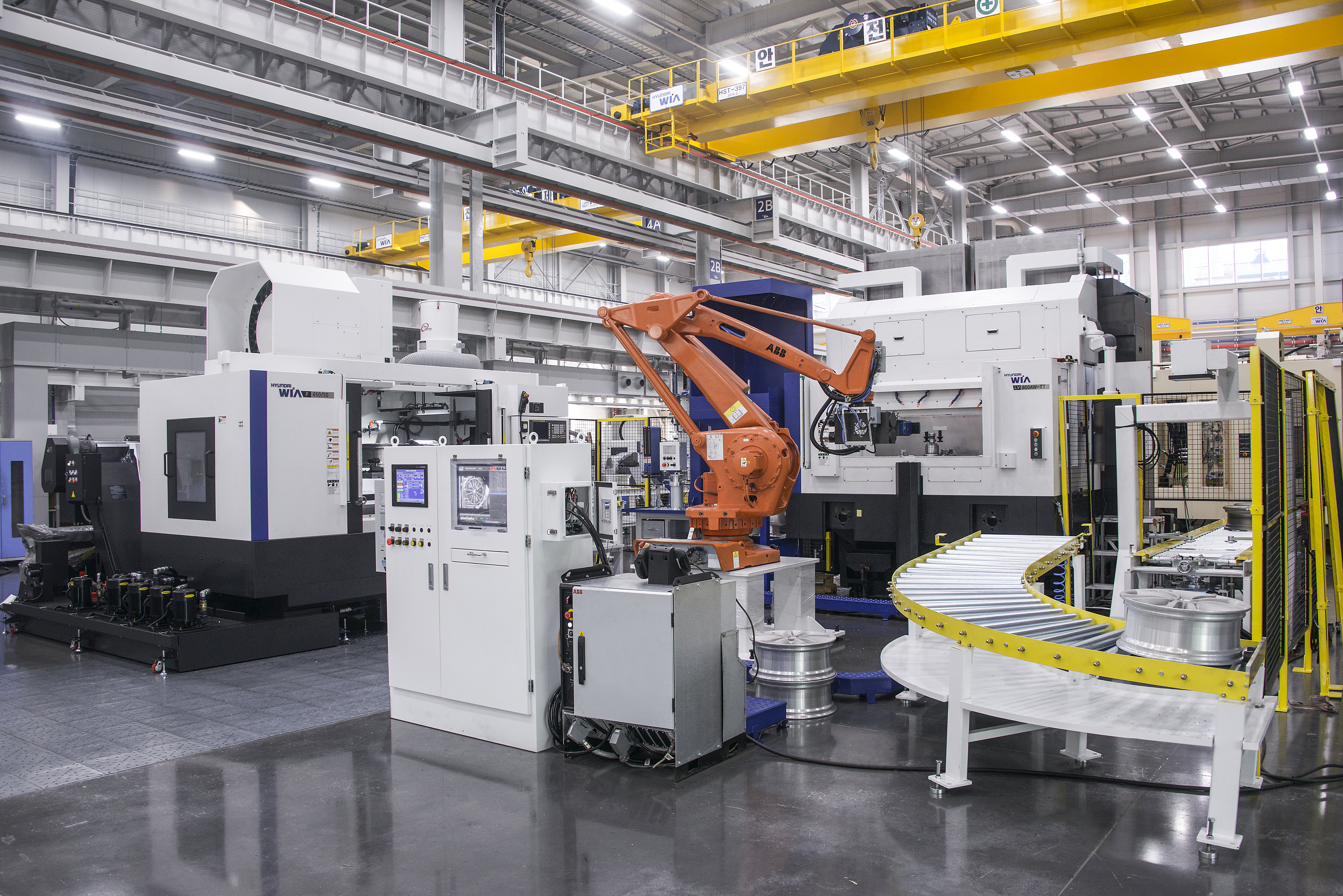

CNC Karusel Hyundai WIA LV800AWTT se dvěma revolvery a dvěma paletami - automatizační linka
Hyundai WIA karusely řady LV - 2x pravý karusel (verze 'R') s robotem a linkou na obrábění slitinových disků kol pro automobilový průmysl
-
Dva nezávislé 8polohové servo-revolvery VDI50 umožňující současné obrábění a výrazné zkrácení výrobního cyklu.
-
Integrované vysokootáčkové vřeteno s rychlostí až 3 000 ot./min optimalizované pro obrábění hliníkových kol.
-
Válečková lineární vedení os zajišťující vysokou dynamiku, přesnost a dlouhodobou stabilitu.
-
Konstrukce připravená pro plně automatizované výrobní linky s robotickou manipulací.
-
Vysoká produktivita při hrubování i dokončování díky optimalizované konstrukci pracovního prostoru a dvopaletovému systému.
Hyundai WIA LV800AW-TT je specializované CNC soustružnické centrum vyvinuté pro sériovou výrobu hliníkových automobilových kol. Konstrukce stroje je optimalizována pro maximální produktivitu, vysokou přesnost a nepřetržitý provoz v automatizovaných výrobních linkách.
Díky dvěma nezávislým revolverům umožňuje současné obrábění více ploch obrobku, čímž výrazně zkracuje výrobní časy oproti běžným jedno-revolverovým soustruhům. Kombinace vysokootáčkového vřetena, rychlých posuvů a přesného řízení činí z modelu LV800AW-TT ideální řešení pro výrobce litých i kovaných hliníkových kol.
Hyundai WIA dlouhodobě vyvíjí stroje pro automobilový průmysl s důrazem na vysokou produktivitu, provozní spolehlivost a snadnou integraci do automatizovaných výrobních linek
Popis produktu a klíčové vlastnosti
Konstrukce stroje a celková tuhost
LV800AW-TT využívá robustní litinovou konstrukci s vysokou tuhostí a válečkovými lineárními vedeními všech os. Konstrukce je navržena pro nepřetržitý provoz při vysokém zatížení a zajišťuje přesné obrábění i při velmi krátkých výrobních cyklech.
Vertikální koncepce podporuje přirozené usazení kola, efektivní odvod třísek a snadnou automatickou manipulaci s obrobky.
Pracovní rozsah a upínání
Pracovní prostor je optimalizován pro obrábění hliníkových automobilových kol různých rozměrů. Konstrukce upínacího systému umožňuje rychlou výměnu obrobků a vysokou opakovatelnost upnutí, což je zásadní pro sériovou výrobu.
Vřeteno
Integrované hlavní vřeteno dosahuje maximálních otáček 3 000 ot./min a poskytuje vysokou dynamiku i přesnost obrábění. Přímý pohon minimalizuje vibrace a přispívá ke kvalitě obráběného povrchu.
Dva nezávislé revolvery
Stroj je vybaven dvěma nezávisle řízenými 8polohovými servo-revolvery, které umožňují současné obrábění více ploch obrobku. Díky paralelní práci obou revolverů dochází k výraznému zkrácení výrobního času při zachování vysoké přesnosti.
Posuvy os
Válečková lineární vedení společně s výkonnými servopohony umožňují velmi rychlé a přesné pohyby všech os. Vysoká dynamika zkracuje vedlejší časy a zvyšuje produktivitu sériové výroby.
Automatizace výroby
LV800AW-TT je díky dvoupaletovému systému od počátku konstruován jako součást automatizovaných výrobních linek. Otevřený pracovní prostor umožňuje jednoduchou integraci robotických zakladačů, automatických dopravníků i měřicích systémů a podporuje plně bezobslužný provoz.
Další konstrukční a technologické výhody:
- Robustní litinová konstrukce zajišťující dlouhodobou geometrickou stabilitu.
- Válečková lineární vedení s vysokou tuhostí a dynamikou.
- Dva nezávislé revolvery pro paralelní obrábění.
- Integrované vysokootáčkové vřeteno pro obrábění hliníkových slitin.
- Řídicí systém FANUC s funkcemi pro vysokorychlostní obrábění.
Technické parametry
| Maximální oběžný průměr (karusely) | 760 (mm) |
| Maximální obráběný průměr (karusely) | 650 (mm) |
| Maximální obráběná délka (karusely) | 650 (mm) |
| Maximální průměr tyče skrz hlavní vřeteno (karusely) | 50 (mm) |
| Velikost sklíčidla na hlavním vřetenu (karusely) | 19 (") |
| Výkon na hlavním vřetenu (maximální/stálý) (karusely) | 55/37 (kW) |
| Krouticí moment na hlavním vřetenu (maximální/stálý) (karusely) | 495/294 (N.m) |
| Ukončení vřetena (normalizované) (karusely) | A2-11 |
| Otáčky hlavního vřetena (karusely) | 3000 (ot/min) |
| Typ vedení os (karusely) | LM Guide (lineární vedení), LM Guide (lineární vedení) v ose X, LM Guide (lineární vedení) v ose Z |
| Rozjezd v ose X/Z | 420/650 (mm) |
| Rychloposuvy v ose X/Z | 30/30 (m/min) |
| Počet revolverů (karusely) | 2 (ks) |
| Typ držáků nástrojů | VDI50 |
| Počet nástrojů (karusely) | 16 (ks) |
| Rychlost indexace revolveru (nástroj-nástroj) | 0,35 (sec) |
| Poháněné nástroje | NE |
| Kapacita nádrže na třísky a chladící kapalinu (karusely) | 950 (l) |
| Rozměry stroje (DxŠxV) | 3400x3595x3740 (mm) |
| Hmotnost stroje (karusely) | 19500 (kg) |
| Počet kanálů | 2 |
| Řídicí systém (karusely) | FANUC |
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
Specifické vlastnosti stroje a výrobce
Hyundai WIA LV800AW-TT je navržen speciálně pro nepřetržitou sériovou výrobu hliníkových kol, kde jsou rozhodující produktivita, opakovatelnost a minimální vedlejší časy. Kombinace dvou nezávislých revolverů, dvoupaletového výměnného systému, výkonného integrovaného vřetena a rychlých lineárních vedení umožňuje výrazně vyšší výkon než u běžných jedno-revolverových CNC soustruhů.
Stroj je standardně vybaven moderním řídicím systémem FANUC, který nabízí vysokou spolehlivost, intuitivní ovládání a podporu pokročilých funkcí pro sériovou výrobu. Konstrukce stroje je připravena pro automatizované výrobní linky včetně robotického zakládání a automatické manipulace s obrobky.
Hyundai WIA patří mezi přední světové výrobce CNC obráběcích strojů a dlouhodobě dodává specializovaná řešení pro automobilový průmysl. V České republice a na Slovensku zajišťuje kompletní obchodní, servisní i aplikační podporu společnost PROFIKA.
Volitelné vybavení
Rozšířené systémy chlazení
Možnost vysokotlakého chlazení nástrojů zvyšuje přesnost výroby a efektivně pomáhá odvádět třísky.
Různé typy upínacích systémů a sklíčidel
Možnost volby upínání podle konkrétní aplikace, včetně velkoprůměrových sklíčidel pro disky do velikosti až 22,5".
Automatické zakládání obrobků
Možnost integrace robotických zakladačů, manipulačních systémů a automatických výrobních linek pro nepřetržitý provoz.
Rozšířené komunikační rozhraní
Připravenost pro propojení s výrobními informačními systémy a řízením automatizovaných linek.
Katalog CNC stroje
PROFIKA s.r.o.: Katalog CNC soustruhů a karuselů Hyundai WIA na obrábění slitinových disků kolpdf4.37 MB
PROFIKA s.r.o.: Katalog CNC soustruhů a karuselů Hyundai WIA na obrábění slitinových disků kol
