Robustní vertikální CNC soustruh s výkonným vřetenem s vysokým krouticím momentem pro těžké a přesné obrábění složitých dílců

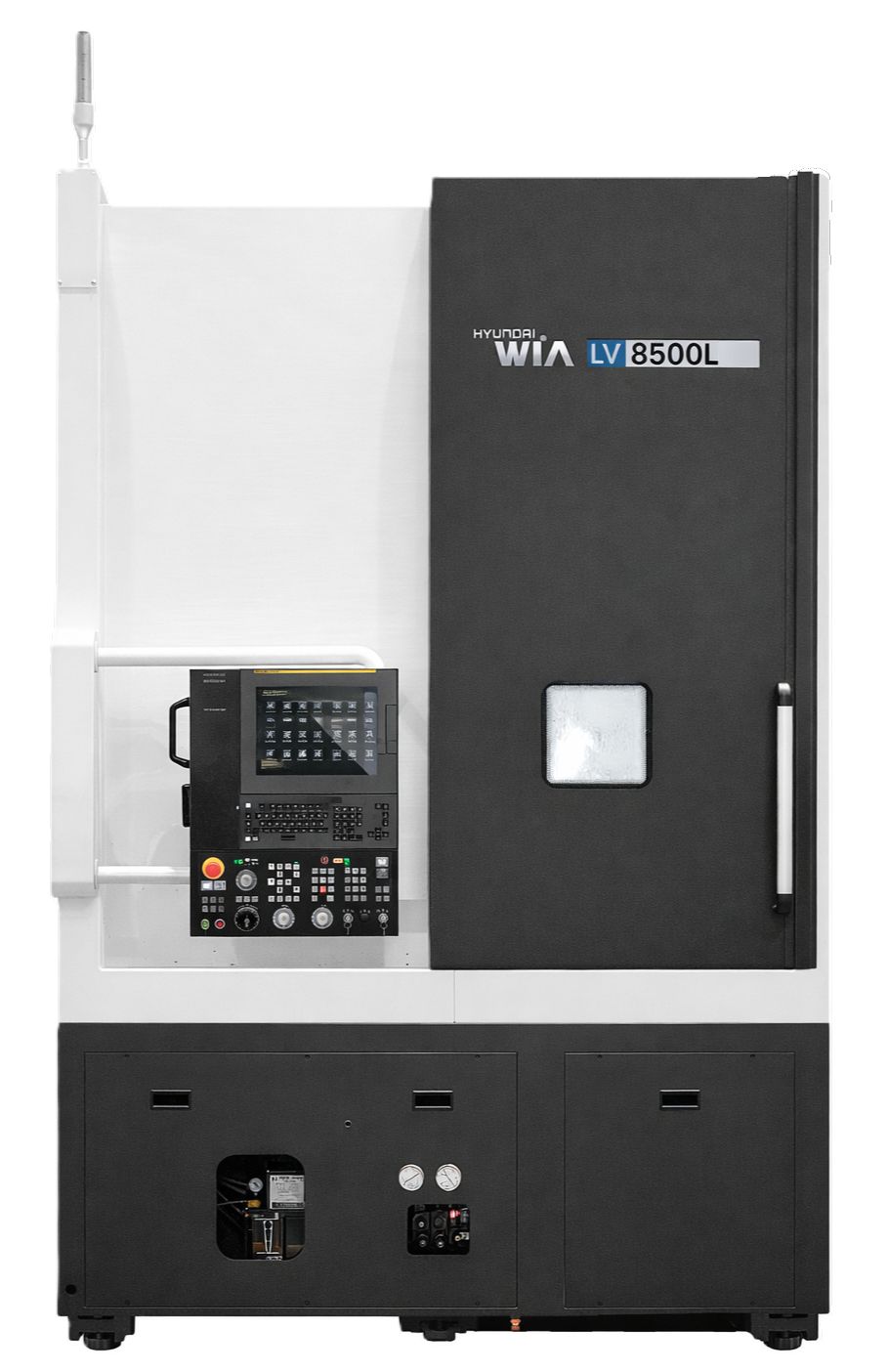

Hyundai WIA LV8500L je vysoce výkonný CNC karusel určený pro přesné a stabilní obrábění rozměrných a těžkých obrobků. Patří do řady vertikálních soustruhů Hyundai WIA, která zahrnuje modely LV4500, LV500, LV8500, LV1100, LV1400 a LV2000 navržené s důrazem na vysokou tuhost, dlouhodobou přesnost a spolehlivý provoz i při náročných výrobních podmínkách. Stroje této řady představují ideální řešení pro zákazníky, kteří požadují efektivní obrábění velkých dílců s vysokými nároky na kvalitu a stabilitu procesu.

Hyundai WIA klade dlouhodobě důraz na vlastní vývoj, výrobu klíčových komponent i komplexní poprodejní podporu. Díky tomu nabízejí stroje této značky vysokou provozní spolehlivost, dlouhou životnost a konzistentní kvalitu obrábění, což z nich činí osvědčenou volbu pro průmyslové aplikace po celém světě.

Konstrukce stroje a celková tuhost

LV8500L je robustní vertikální CNC soustruh navržený pro těžké a přesné obrábění středně velkých obrobků. Stroj využívá masivní litinové lože, které zajišťuje vysokou tuhost, stabilitu a účinné tlumení vibrací i při náročných hrubovacích operacích. Konstrukce je optimalizována pro dlouhodobě stabilní přesnost při kontinuálním zatížení.

Pracovní rozsah a upínání

Stroj umožňuje obrábění obrobků o maximálním průměru 850 mm a délce 800 mm. Standardně je vybaven upínacím sklíčidlem o průměru 18″, s možností rozšíření na 21″ a 24″, což umožňuje bezpečné a stabilní upnutí rozměrnějších obrobků v širokém spektru aplikací.

Vřeteno a převodovka

Hlavní vřeteno je standardně poháněno motorem přes řemen. Volitelně je stroj k dispozici i v provedení s automatickou převodovkou, která zajišťuje vysoký krouticí moment při nízkých otáčkách a stabilní chod při vyšších rychlostech. Toto řešení je vhodné zejména pro těžké soustružnické operace, kde je kladen důraz na výkon, stabilitu řezu a dlouhou životnost nástrojů.

Výkon a krouticí moment

Výkon motoru vřetena a charakteristika krouticího momentu jsou dimenzovány tak, aby umožňovaly efektivní obrábění ocelových a litinových dílců při vysokém zatížení. Vysoký krouticí moment v kombinaci s převodovým pohonem vřetena poskytuje stabilní řezné podmínky i při náročných hrubovacích operacích.

Posuvy os a nástrojový revolver

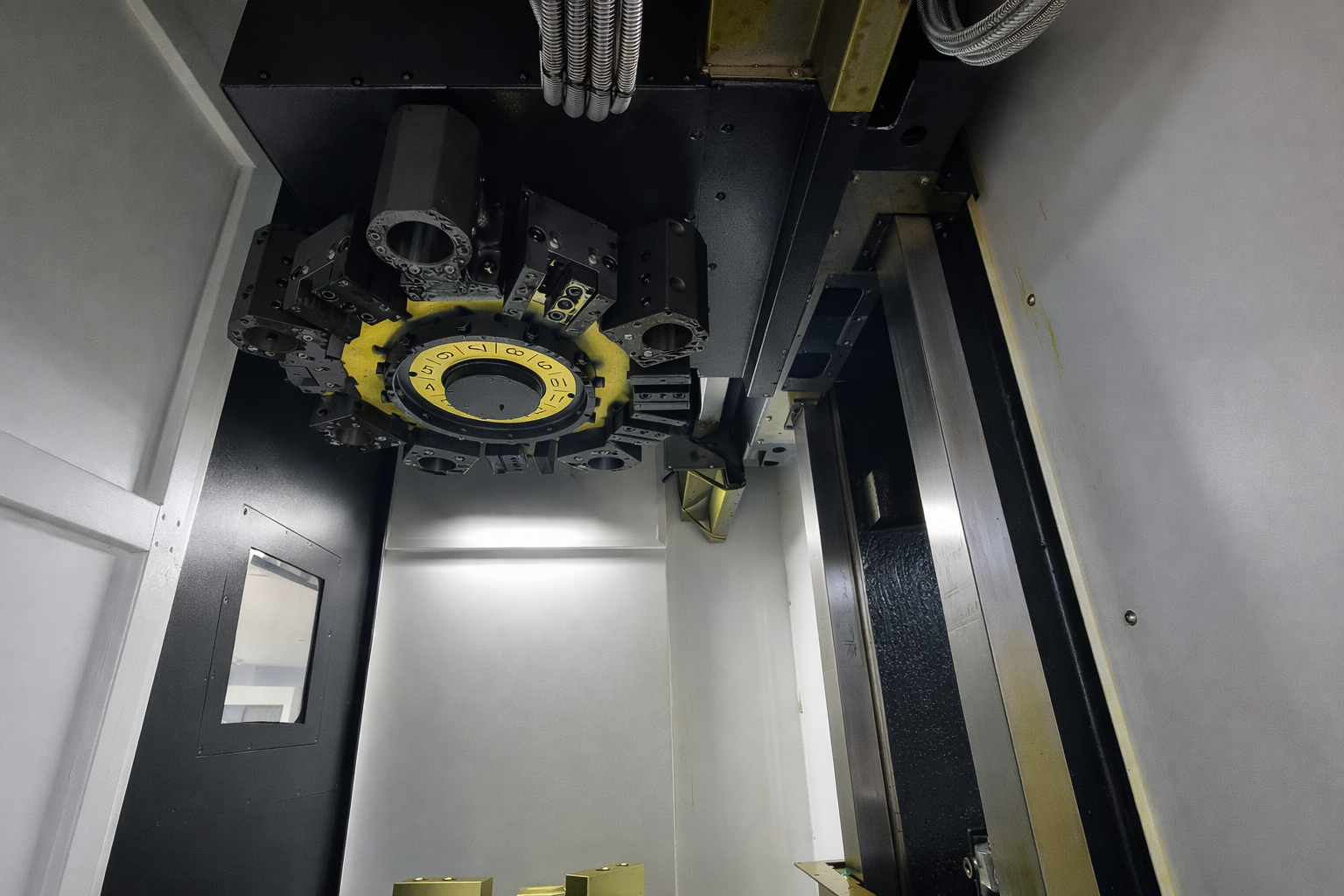

Rozjezdy os X / Z dosahují hodnot 465 mm / 800 mm, což umožňuje flexibilní obrábění rozměrných a vysokých dílců v rámci pracovního prostoru stroje. Rychloposuvy os až 20 m/min zajišťují efektivní a plynulý pohyb při minimalizaci neproduktivních časů. Stroj je vybaven 12polohovým revolverem, který umožňuje použití výkonných soustružnických nástrojů i osových nástrojů pro vrtání a závitování. Indexace nástrojů je optimalizována pro vysokou přesnost a stabilitu, a to i při použití nástrojů s vyšším zatížením určených pro těžké obrábění. Díky možnosti použití vícenásobných držáků umožňuje LV8500L integraci více technologických operací na jednom stroji.

Další konstrukční a technologické výhody:

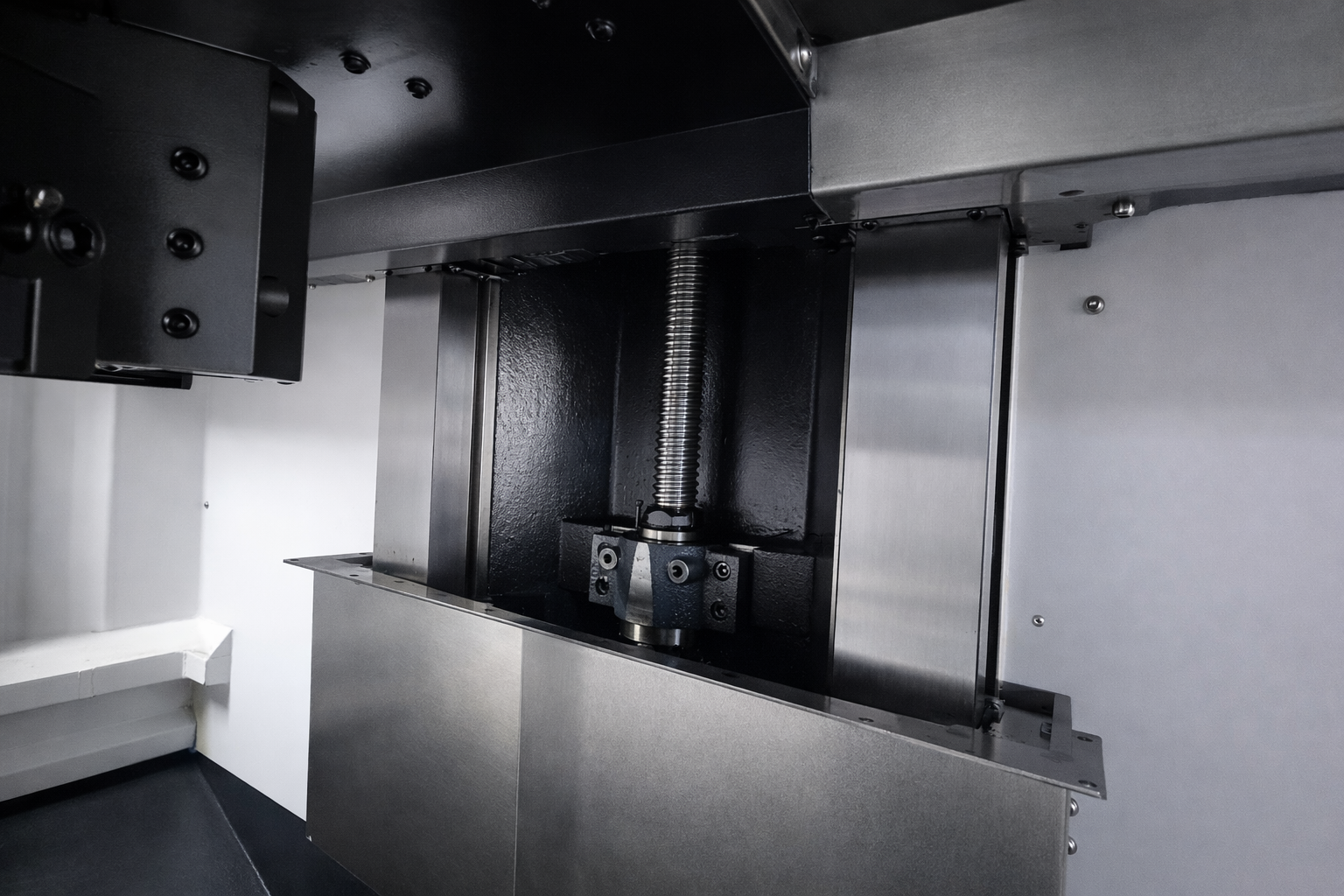

• Kluzné vedení os typu Box poskytuje vysokou nosnost, účinné tlumení vibrací a stabilní chod při náročných soustružnických operacích, což přispívá k dlouhé životnosti stroje i nástrojů.
• Dvoustupňový hydraulický systém řízení upínací síly sklíčidla umožňuje přepínání mezi vysokým upínacím tlakem pro hrubovací operace a sníženým tlakem pro přesné dokončovací obrábění, čímž se omezuje deformace obrobku.
• Optimalizovaná konstrukce lože a pracovního prostoru zajišťuje plynulý a efektivní odvod třísek a chladicí kapaliny a napomáhá stabilním tepelným podmínkám během obrábění.
• Řídicí systém FANUC i Series – Smart Plus, nabízí přehledné a intuitivní ovládání doplněné o speciální software Hyundai WIA, vysokou provozní spolehlivost a podporu pokročilých obráběcích funkcí včetně řízení osy C.
